ОСОБЕННОСТИ КОНСТРУКЦИИ ОТДЕЛЬНЫХ ТИПОВ ВЫКЛЮЧАТЕЛЕЙ ЗАВОДА «ЭЛЕКТРОАППАРАТ»

Помимо описанного выключателя типа ВВН-220.10, заводом «Электроаппарат» освоен выпуск других типов выключателей с воздухонаполненным отделителем на номинальные напряжения 110, 154, 220 и 330 кВ (табл. 1). По принципу действия и конструкции основных узлов эти выключатели не отличаются от выключателя типа ВВН-220.10.

Выключатели различных типов отличаются друг от друга габаритными размерами и весом полюсов, количеством фарфоровых изоляторов в опорных колонках, количеством разрывов гасительной камеры и отделителя, числом элементов делителей напряжения, емкостью баков, а также другими характеристиками, приведенными в приложении 1.

Так как в выключателях 330 кВ как разрывы гасительной камеры, так и разрывы отделителя разделены на две части, то в каждом полюсе выключателя установлено по два клапана камеры и отделителя. Перед каждым клапаном камеры предусмотрены промежуточные клапаны (рис. 21), которые устанавливаются на клапан камеры. Каждый промежуточный клапан оборудуется подогревателем мощностью 50 Вт при переменном напряжении 220 В.

В настоящее время выключатели на все напряжения выпускаются с одним общим шкафом управления полюса, снабженным световыми указателями положения выключателя и электроконтактным манометром.

В выключателях, предназначенных для работы при низких температурах, применены более морозостойкие марки резины, для изготовления некоторых деталей используются специальные сплавы или марки сталей (например, для изготовления нажимных колец крепления фарфора, баков сжатого воздуха, крепежных изделий), изменены допуски на диаметры отдельных трущихся подвижных деталей, в качестве емкостных делителей напряжения используются безмасляные керамические конденсаторы, усилен подогрев в шкафах управления полюсов.

В выключатели тропического исполнения также внесен ряд изменений конструктивного характера.

Выключатели типов ВВ? -110.6, ВВН-154.8, ВВН-220.10, ВВН-220.15 и ВВН-330.15 комплектуются агрегатными шкафами типа ШРНФ-2.

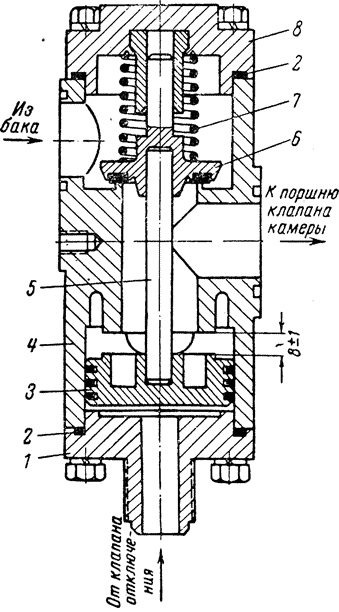

Рис. 21. Промежуточный клапан выключателя типа ВВН-330.15.

1 — крышка нижняя; 2 — уплотнение; 3 — поршень с поршневыми кольцами; 4 — корпус; 5 — шток; 6 — тарелка клапана;

7 — пружина; 8 — крышка верхняя.

Выключатели же типов ВВН-110А.6 и ВВН-220А.10 комплектуются агрегатным шкафом типа ШРНФ-2А, а выключатели типов ВВН-110Т.6 и ВВН-220Т.10 — шкафом типа ШРНФ-2Т.
