Страница 13 из 33 Омический делитель напряжения

Омический делитель напряжения состоит из десяти элементов, собранных в две колонки по пяти элементов. Каждый элемент присоединяется параллельно одному разрыву гасительной камеры.

Контактные поверхности подвижного и неподвижного контактов, скользящих ?-облом фарфоровом изоляторе и сжатых пружиной. Особенности элемента делителя завода «Уралэлектроаппарат» заключаются в следующем:

Конструкция элемента омического делителя напряжения выключателей завода «Уралэлектроаппарат» незначительно отличается от элементов делителей напряжения выключателей завода «Электроаппарат»: каждый элемент собран из 34 блоков сопротивлений, расположенных в последующем:

а) сопротивление элемента постоянному току составляет 14144±142 Ом;

б) вместо резиновых распорок установлены диски из листового гетинакса, закрепленные на шести блоках сопротивлений (из общего числа 34) и расположенные равномерно по высоте элемента;

в) в верхней крышке предусмотрено отверстие для проверки герметичности внутренней полости элемента; отверстие герметизируется уплотнением и пробкой с резьбой, которая туго затягивается, раскернивается зашпаклевывается;

г) изменена конструкция установки пружины с гибкой связью.

Шунтирующее сопротивление

На некоторых выключателях типа ВВ-500-2000/20 разрывы гасительной камера шунтируются не элементами омического делителя напряжения, а элементами так называемого шунтирующего сопротивления, которые устанавливаются на место, предназначено в других выключателях для элементов омического делителя напряжения, и также собираются в две вертикальные колонки по пять элементов в каждой. Параллельно каждому разрыву гасительной камеры плоскими шин нами присоединяется элемент шунтирующей сопротивления. Каждый элемент (рис. 30) собирается из 22 пар спиральных катушек 7 выполненных из нихромовой ленты.

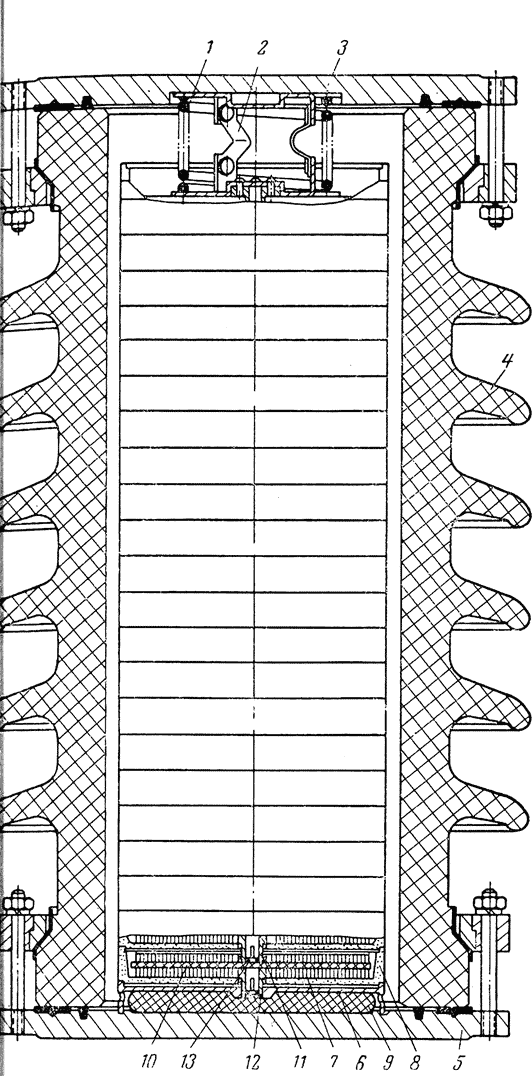

Рис. 30. Элемент шунтирующего сопротивления.

Каждая пара катушек 7 уложена в пластмассовый диск 8. Сопротивление одной катушки составляет 6,83±0,1 Ом. Величина сопротивления одного элемента шунтирующего сопротивления составляет около 300 Ом.

Диски 8 собраны в полом фарфоровом изоляторе 4, герметически закрытом крышками 3 и 5. Пружина 1 сжимает все диски. Электрический контакт между дисками и верхней крышкой осуществляется гибкой связью 2. Диски 8 установлены на основании 6, внутри которого находится мешочек с влагопоглотителем 9 (хлористый кальций).

Уложенные в диске 8 две катушки 7 намотаны на латунные контакты 11 и 12 и изолированы друг от друга прокладками 10 из листового миканита. Нихромовая лента имеет изолирующую обмотку из стекловолокна. Внешние концы обеих катушек электрически соединены между собой. Внутренние концы катушек 7 закреплены в контактах 11 и 12 с помощью штифтов. Контакт нижней катушки имеет четыре ламели, разжимаемые изнутри пружиной 13. В контакте 11 верхней катушки имеется цилиндрическое отверстие, в которое входят ламели контакта 12, расположенного выше катушки, благодаря чему осуществляется электрическое соединение дисков между собой. Пружина 13 должна обеспечивать необходимое контактное нажатие. Таким же образом осуществлен и электрический контакт между нижним диском и основанием 6.

"
