Приложение 1

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ ВОЗДУШНЫХ ВЫКЛЮЧАТЕЛЕЙ С ВОЗДУХОНАПОЛНЕННЫМ ОТДЕЛИТЕЛЕМ

Характеристики и параметры выключателейДав-

ление в баках, ати

Тип выключателя
№ВВН-110.6???-?54.8ВВН-220.10ВВН-220.15ВВН-330.15ВВ-330ВВ-500ВВ-500- 2000/20
1Номинальное напряжение, кВ 110154220220330330500500
2Номинальный ток, а —2 0002 0002 0002 0002 0002 0001 8002 000
3Номинальная трех фазная мощность отключения с учетом АПВ, МВА 6 0008 00010 00015 00015 00015 00020 00020 000
4Номинальный ток отключения, ка—31,53026,239,426,326,023,123,1
5Предельный сквозной ток короткого замыкания, ка: а) амплитудное значение . . 8076701006765,058,858,8
б) эффективное значение . .—4644405849———
6Ток термической устойчивости, ка:

а) десятисекундный .

 20 1518,317 _
б) пятисекундный .——————26,0——
в) односекундный ———————3434
7Собственное время отключения (от подачи команды до размыкания первого разомкнувшегося контакта гасительной камеры), не более сек 16—200,0450,050,050,060,06• 0,060,060,06
8Наибольшая длительность горения дуги, сек —0,020,020,020,020,020,020,020,02
9Время отключения (от подачи команды до момента окончательного погасания дуги), не более сек 0,070,070,070,030,080,080,080,08
10Бесконтактная пауза гасительной камеры при отключении (время от размыкания последнего разомкнувшегося контакта до первого вибрационного смыкания контактов), сек 200,11—0,150,11—0,150,11—0,150,11—0,150,13—0,170,14—0,180,16—0,180,16—0,18
11Разновременность размыкания контактов гасительной камеры, не более сек 16

20

0,0040,0050,0050,0060,0060,003Не менее 0,14

0,008

Не менее 0,14

0,008

16—————0,0030,0080,003

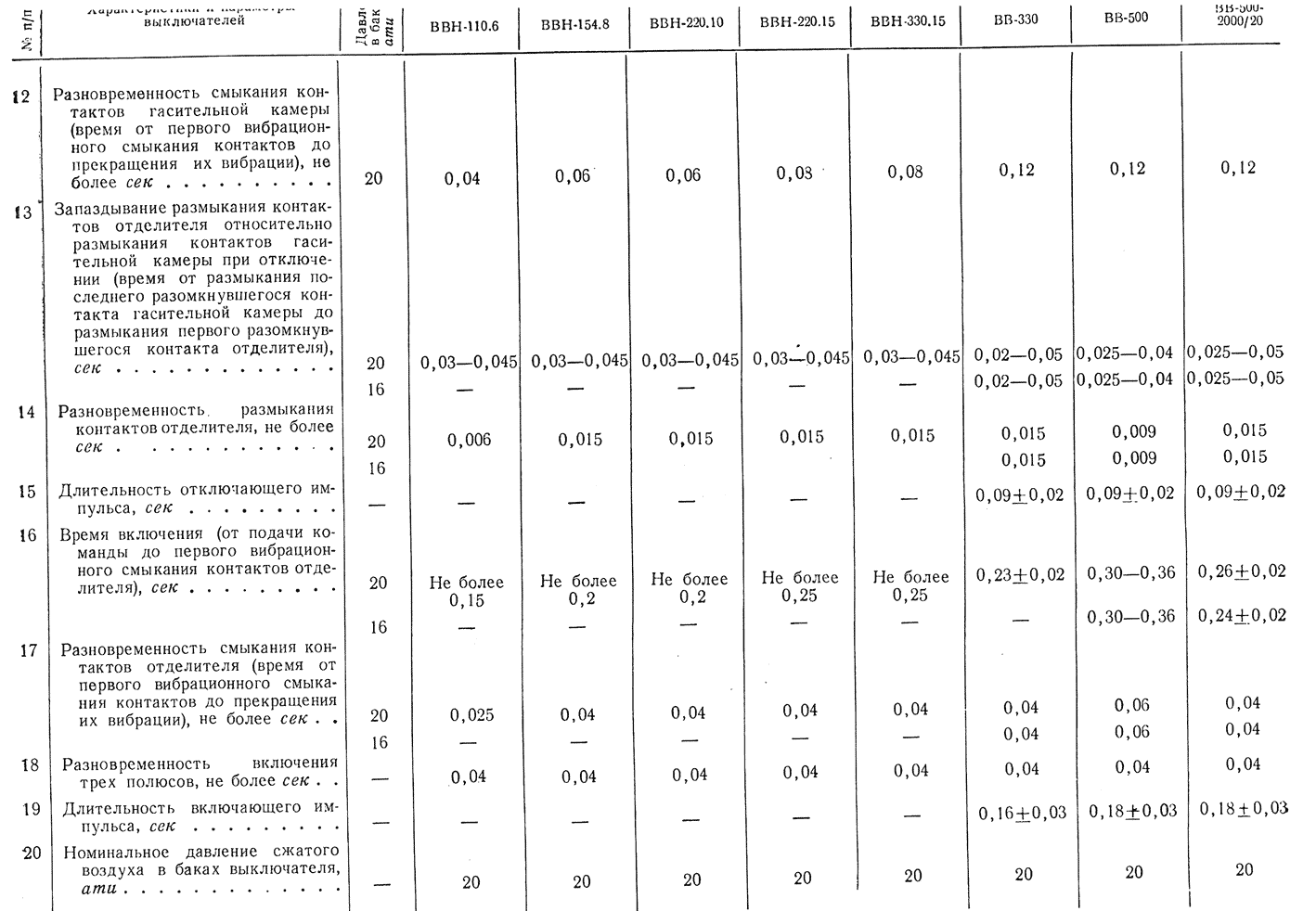

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ ВОЗДУШНЫХ ВЫКЛЮЧАТЕЛЕЙ С ВОЗДУХОНАПОЛНЕННЫМ ОТДЕЛИТЕЛЕМ

Продолжение приложения 1

1 № п/п. Давление в баках, атиТип выключателя
Характеристики и параметры выключателейВВН-110.6ВВН-154.8ВВН-220Л0ВВН-220.15ВВН-330.15ВВ-330ВВ-500ВВ-500-

2000/20

21Наименьшее давление воздуха в баках выключателя, при котором сохраняется мощность отключения, ати. 1616161616161616
22Наибольшее допустимое давление воздуха в баках выключателя, ати 2121212121212121
23Наименьшее давление воздуха в баках выключателя, при котором разрешается автоматическое повторное включение (АПВ), ати 1919191919191919
24Емкость баков одного полюса, л—1 3002 0502 0502 4004 8005 0007 4807 480
25Расход воздуха на отключение одного полюса (наибольший), л—3 6705 3306 0006 67012 67015 00022 50022 500
26Сброс давления при отключении, а та. 202,2—2,62,2—2,6Не более 2,9Не более 2,92,2—2,8—2,0—3,0—
27Расход воздуха на операцию АПВ неуспешное (О—В—О) одного полюса, л 19^6 670^9 670^11 670^ 11 670^25 000Не более 3,0 Не более 3,0
28Наименьшее давление, при котором четко работают механизмы отделителя (отделитель "залипает") при отключении (давление „залипания“), не более ати 1414141414131413
29Наименьшее давление, при котором контакты отделителя начинают двигаться на смыкание (давление „отлипания"), не более ати 1010101010999
30Наименьшее давление, при котором смыкаются все контакты отделителя (давление „самовключения"), не менее ати 5—75—75—75—75—75—725—7
31Вес одного полюса выключателя, т —3,04,25,05,411,3101919
32Вес агрегатного шкафа ШРНФ-2, кг.. —340340340340340 ——

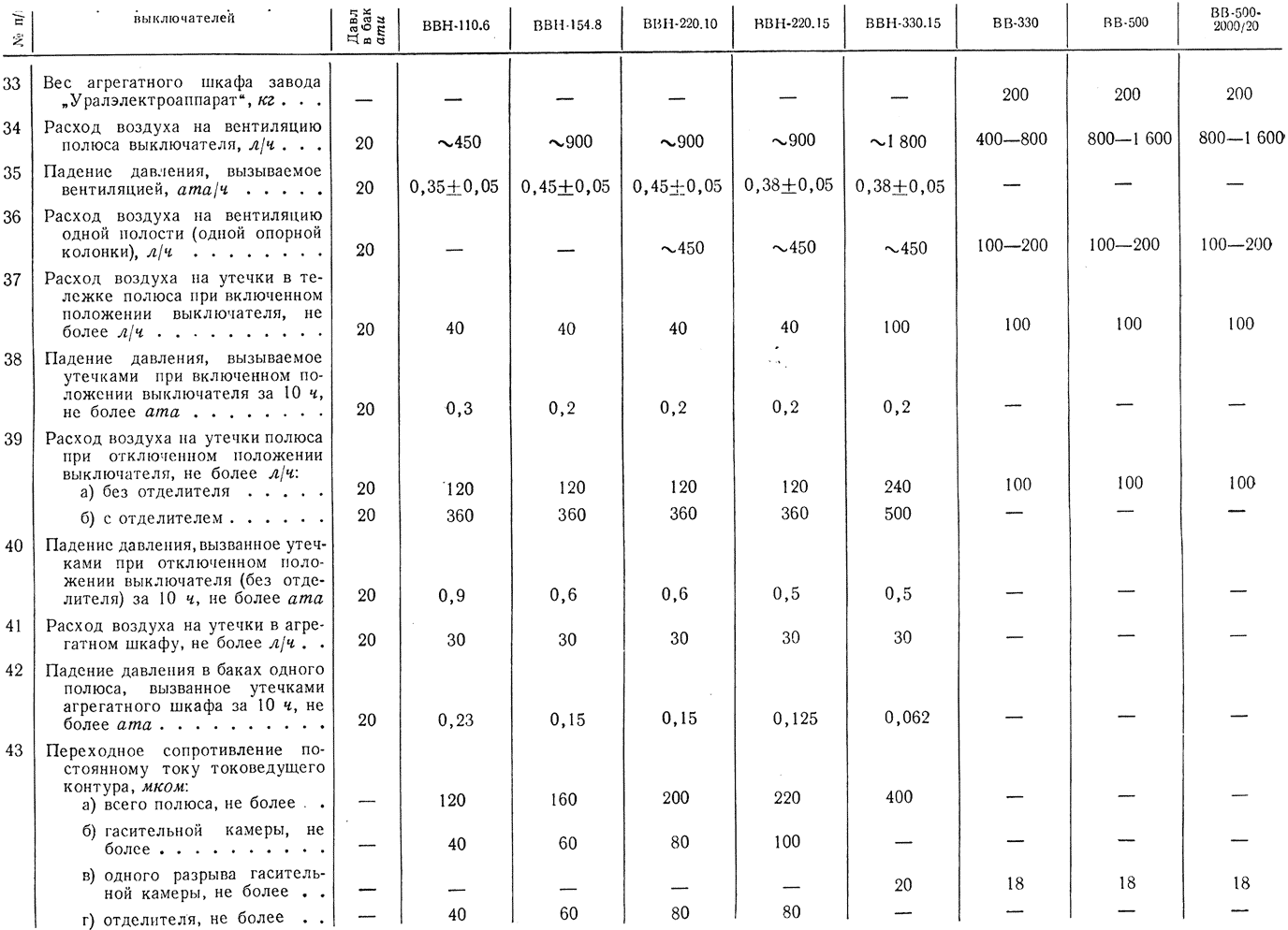

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ ВОЗДУШНЫХ ВЫКЛЮЧАТЕЛЕЙ С ВОЗДУХОНАПОЛНЕННЫМ ОТДЕЛИТЕЛЕМ 2

Продолжение приложения 1

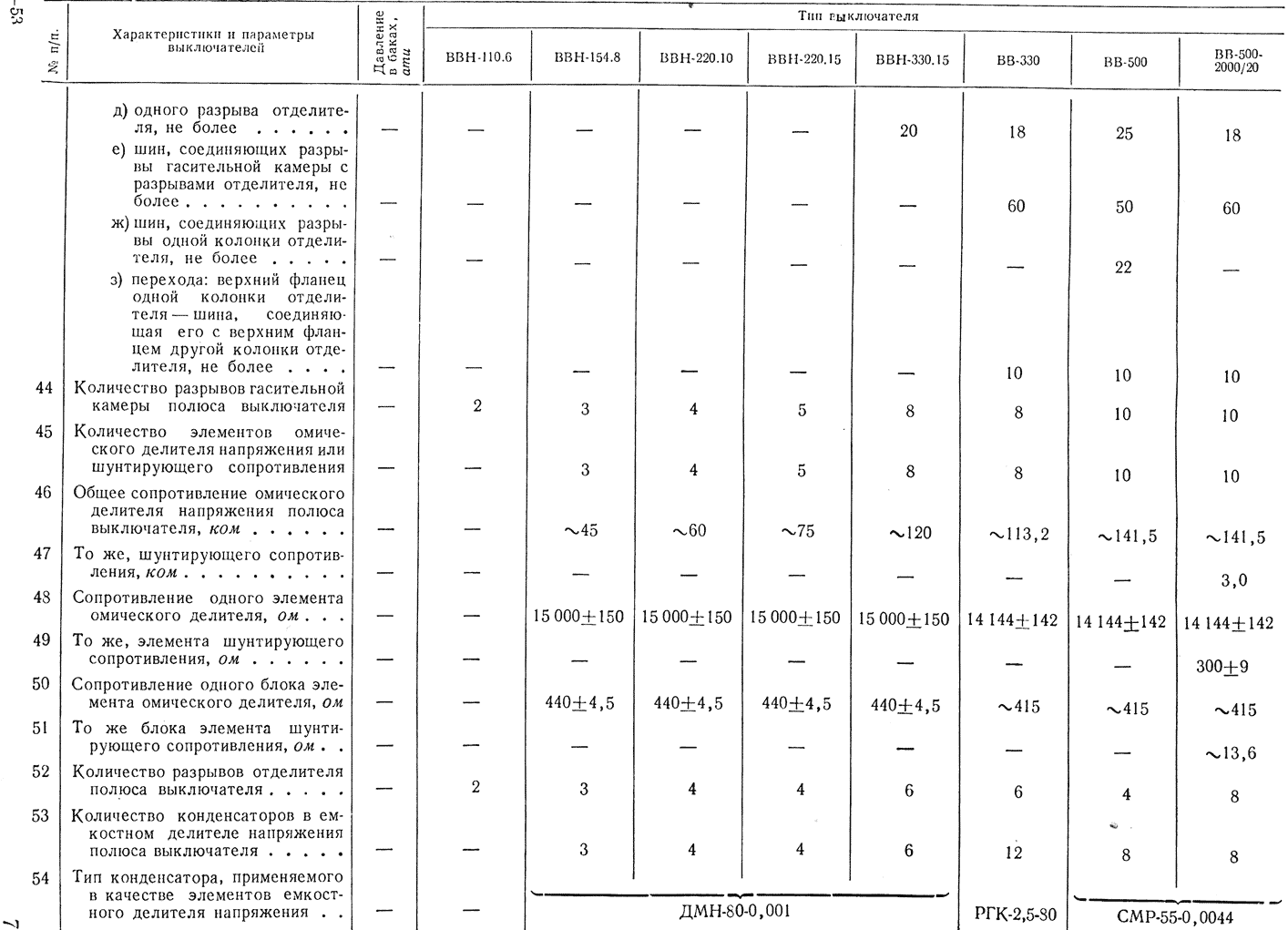

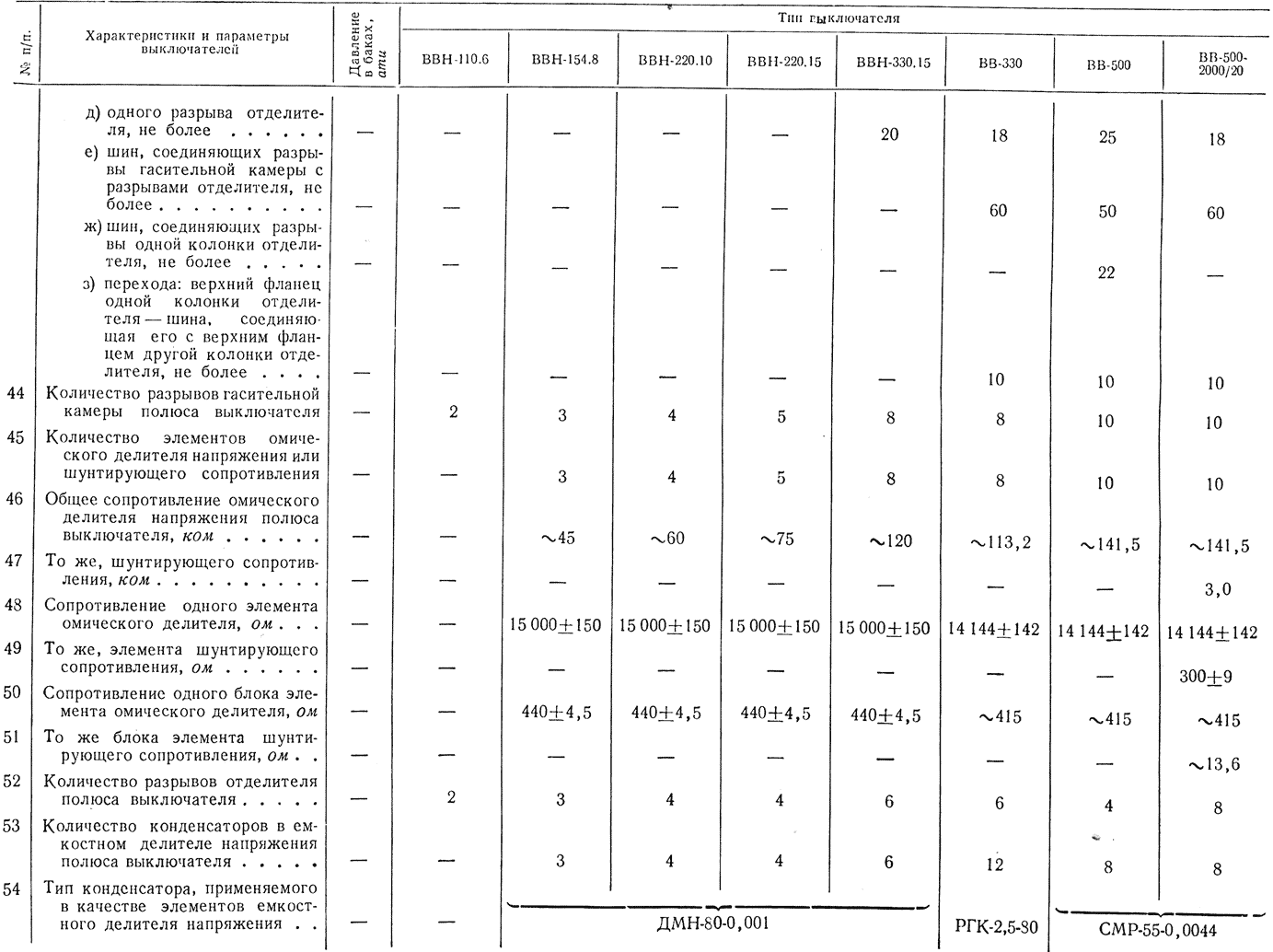

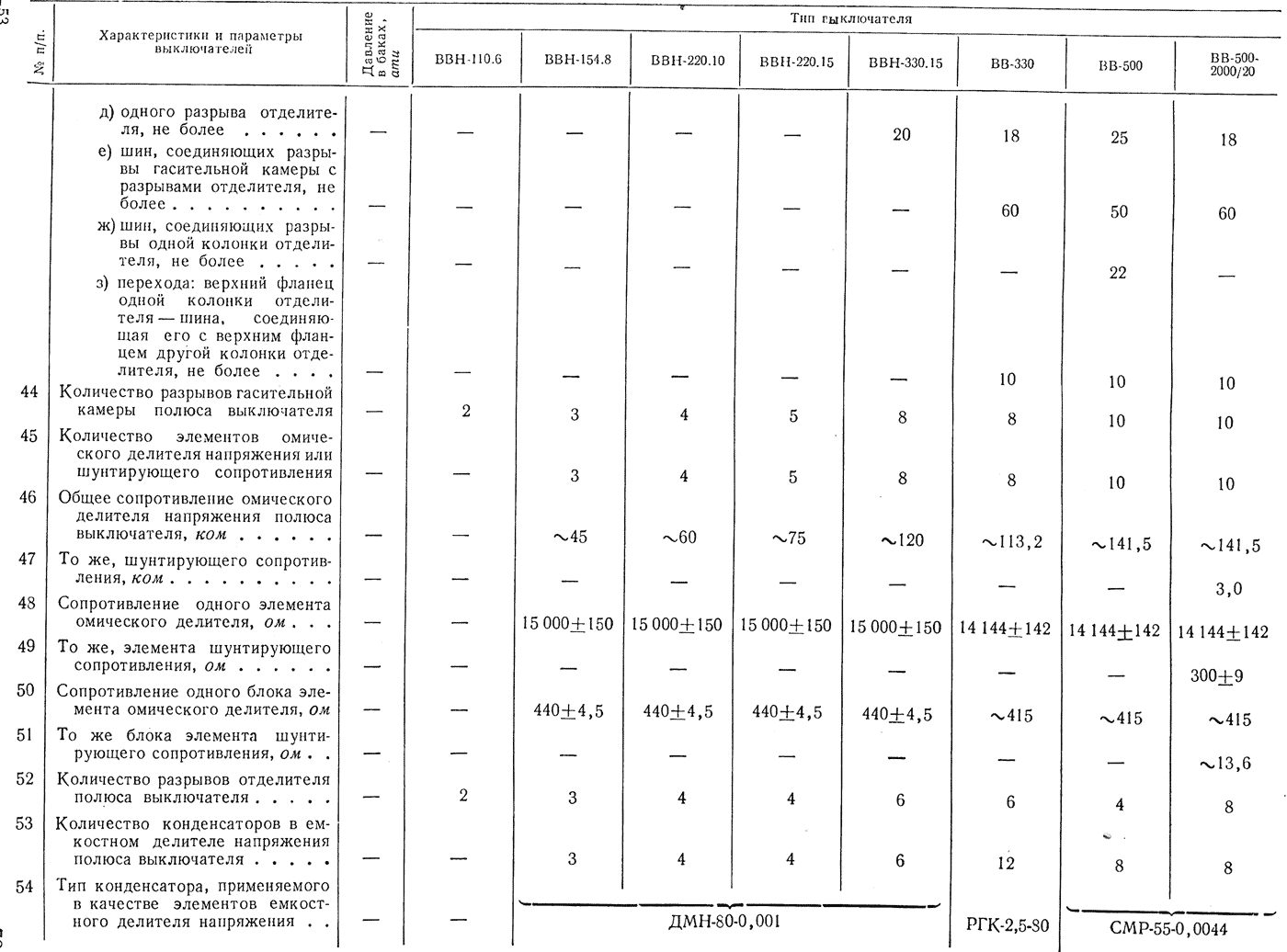

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ ВОЗДУШНЫХ ВЫКЛЮЧАТЕЛЕЙ С ВОЗДУХОНАПОЛНЕННЫМ ОТДЕЛИТЕЛЕМ 3

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ ВОЗДУШНЫХ ВЫКЛЮЧАТЕЛЕЙ С ВОЗДУХОНАПОЛНЕННЫМ ОТДЕЛИТЕЛЕМ 5

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ ВОЗДУШНЫХ ВЫКЛЮЧАТЕЛЕЙ С ВОЗДУХОНАПОЛНЕННЫМ ОТДЕЛИТЕЛЕМ 6

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ ВОЗДУШНЫХ ВЫКЛЮЧАТЕЛЕЙ С ВОЗДУХОНАПОЛНЕННЫМ ОТДЕЛИТЕЛЕМ 7

Продолжение приложения 1

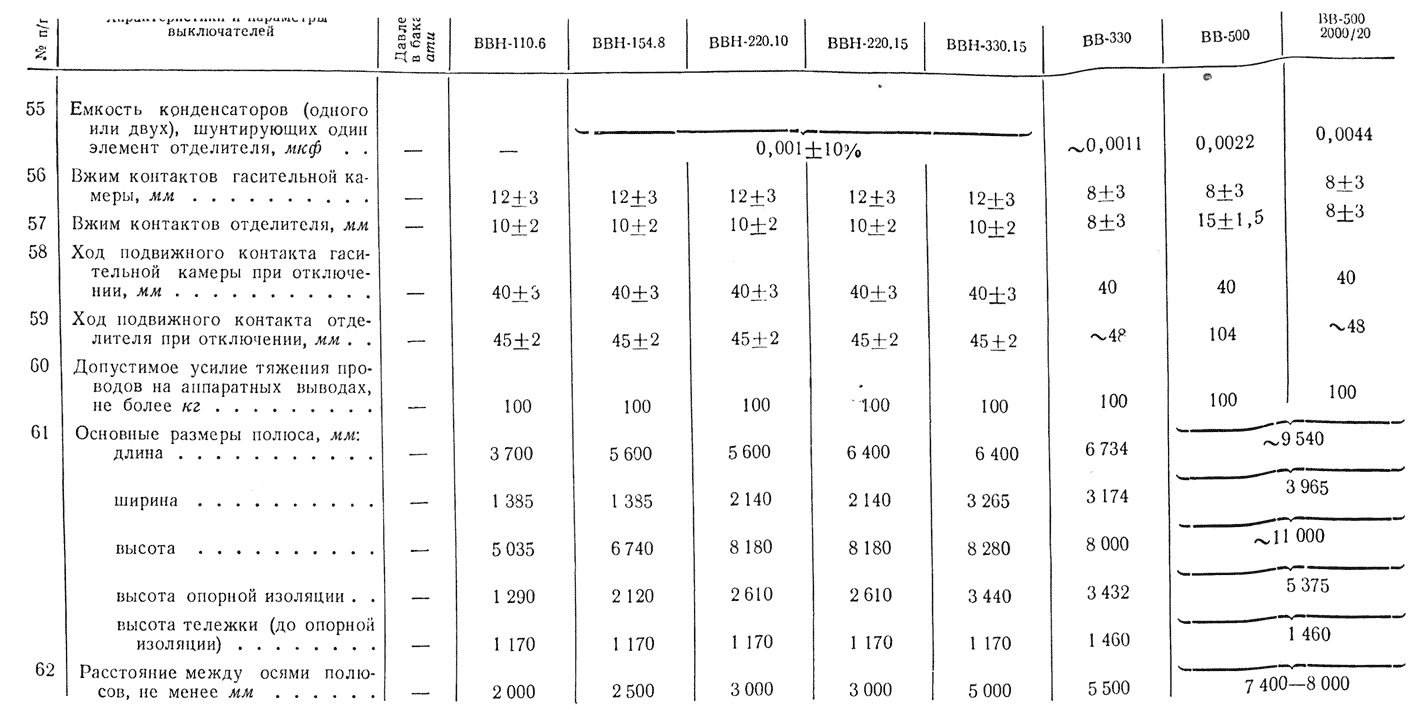

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ ВОЗДУШНЫХ ВЫКЛЮЧАТЕЛЕЙ С ВОЗДУХОНАПОЛНЕННЫМ ОТДЕЛИТЕЛЕМ 8

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ ВОЗДУШНЫХ ВЫКЛЮЧАТЕЛЕЙ С ВОЗДУХОНАПОЛНЕННЫМ ОТДЕЛИТЕЛЕМ 9

Примечания: 1. Все временные характеристики относятся к следующим условиям:

а) давление в баках указано в начале операции;

б) электромагниты работают при номинальном напряжении.

2.Все величины расхода воздуха там, где это особо не оговорено, приведены к атмосферному давлению и даны на один полюс. Приведенные значения Сороса давления в баках при отключении относятся к следующим условиям:

а) давление указано в начале операции;

б) бак отсоединен от воздухораспределительной магистрали;

в) измерение сброса давления производится через 30 сек после отключения.

  1. Данные о падении давления в баках за счет расхода воздуха на вентиляцию и утечек относятся к следующим условиям:

а) начальное давление — номинальное;

б) бак отсоединен от воздухораспределительной магистрали.

  1. Оперирование выключателем от местного пневматического управления производится нажатием кнопок и удержанием их до конца операции. При местном управлении временные характеристики выключателя не нормируются.
  2. Для всех выключателей значение собственного времени отключения дано при условии применения быстродействующих электромагнитов управления и при номинальном напряжении на них.

С. Норма разновременности размыкания контактов отделителей выключателей 220 кВ первых выпусков составляла 0,03 сек (п. 14).

  1. Значение давления „самовключения" для выключателя типа ВВ-500 дано па основании опыта эксплуатации; для выключателей других типов — по рекомендации ВЭИ имени В. И. Лепина (п. 30).
  2. Норма переходного электрического сопротивления токоведущего контура полюс выключателей 500 кВ дана на основании опыта эксплуатации.
  3. Завод "Электроаппарат" в ряде случаев допускал величину вжима контактов гасительной камеры 12±5 мм (п. 56).
"
