Прочее оборудование шкафа управления.

Электромагниты включения и отключения в конструктивном отношении выполнены совершенно одинаково и характеризуются одними и теми же техническими параметрами.

Электромагниты включения и отключения (рис. 17) устанавливаются на стойках над соответствующими клапанами местного пневматического управления.

Как правило, применяются быстродействующие электромагниты. Применение небыстродействующих электромагнитов увеличивает время включения и отключения выключателя не более чем на 0,02 сек. Все электромагниты рассчитаны для работы при постоянном токе с номинальным напряжением 220 В и должны обеспечивать нормальную работу выключателя при давлении сжатого воздуха в баках 21 ати и при напряжении на их катушках, составляющем 65—120% номинальной величины. Быстродействующие электромагниты позволяют осуществить как трехполюсное управление выключателем, так и пополюсное. Катушки быстродействующих электромагнитов отдельных полюсов соединяются параллельно. Небыстродействующие электромагниты пригодны только для трехполюсного управления выключателем, а катушки электромагнитов отдельных полюсов соединяются: последовательно. Так как катушка небыстродействующего электромагнита рассчитана на напряжение 220/3 в, то при применении этил электромагнитов необходимо исключать возможность подачи на них полного напряжения оперативного тока 220 В. Как быстродействующие, так и небыстродействующие электромагниты допускают протекание через них рабочего тока в течение нескольких секунд. Сопротивление изоляции катушек электромагнитов должно быть не менее 2 Мом. Технические параметры электромагнитов управления приведены в табл. 2.

При протекании тока по катушке электромагнита управления его якорь втягивается своим бойком воздействует на клапан местного пневматического управления. Одновременно переключаются блок-контакты. Катушка небыстродействующего электромагнита имеет одну секцию.

Технические параметры электромагнитов управления воздушных выключателей с воздухонаполненным отделителем

Тип электромагнита	Поминальное напряжение катушки (постоянный ток), в	Максимальный ток электромагнитов (при работе трех полюсов), а	Параметры катушек
Тип электромагнита	Поминальное напряжение катушки (постоянный ток), в		Секция	Материал и марка провода	Диаметр провода без изоляции, мм	Диаметр изолиро ванного провода, мм	Сопро- тивление, Ом	Исполнение обмотки %
Быстро- действующий	220	30	Первая Вторая	Медь ПЭЛ, ГОСТ 2773-51 Константан ПШДК, ГОСТ 6225-52	0,51 0,50	0,56 0,64	10+1,5 45+2	660 витков (10 рядов) 102 витка (2 ряда бифилярно)
Небыстро- действующий	220/3	8,5—10		Медь ПЭЛ, ГОСТ 2773-51	0,64	0,69	8,3 +3% -8%	800 витков (на 15 рядов)

Катушка же быстродействующе: го электромагнита имеет две секции с сопротивлением 10 и 45 Ом. Секция 45 Ом нормально зашунтирована. При переключении блок- контактов происходит расшунтировка этой секции, вследствие чего ток в катушке электромагнита уменьшается до величины, которую катушка способна выдержать до момента размыкания ее цепи контактами СБК.

Как быстродействующие, так и небыстродействующие электромагниты имеют по крайней мере две пары блок-контактов: одну нормально замкнутую, а вторую нормально разомкнутую, не считая пары блок-контактов, осуществляющей шунтировку секции 45 Ом в быстродействующих электромагнитах. Возврат якоря электромагнита в исходное положение осуществляется пружиной.

Блок-контакты быстродействующих электромагнитов имеют магнитное дутье, которое осуществляется постоянными магнитами, устанавливаемыми под контактными пластинами *.

*Во избежание повреждения быстродействующих электромагнитов не следует использовать нормально разомкнутую пару блок-контактов, расположенную на одной колодке с блок-контактами шунтировки и обычно не присоединенную к сборке зажимов электромагнита.

Сигнально-блокировочный контактор (СБК) состоит из 10 пар контактов, замыкание и размыкание которых осуществляется набором поворотных контактов, смонтированных на общем валу.

Два более широких поворотных контакта обычно используются для замыкания и размыкания цепи электромагнита отключения. Основное назначение пневматического привода СБК (рис. 18) заключается в переключении контактов СБК.

При отключении выключателя сжатый воздух через штуцер 7 поступает под поршень 2, имеющий поршневые кольца, и передвигает его вверх, до упора в уплотнение 11, заложенное в металлическую обойму. При движении поршень своим валиком, входящим в вырез на рычаге вала 13, поворачивает на 90° этот рычат вместе с валом 4 и счетчиком числа операций. При отключенном выключателе поршень 2 «залипает» в верхнем положении. При включении выключателя сжатый воздух через штуцер 7 выпускается из-под поршня 2, который под действием пружин 8 и 9 возвращается в начальное положение. При этом вал 4, поворачиваясь в обратную сторону, также возвращается в начальное положение.

Пневматический привод СБК выключателей

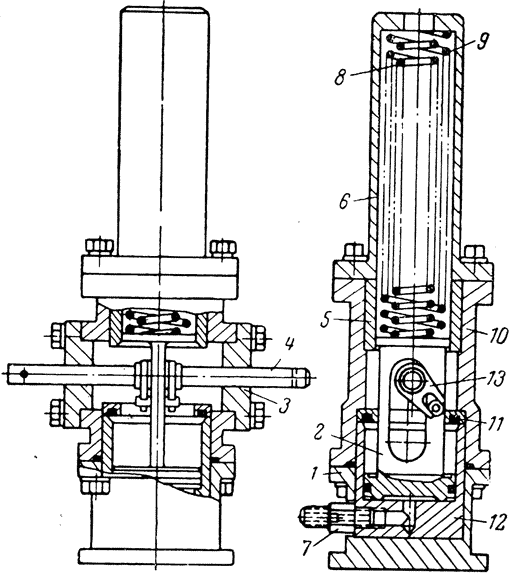

Рис. 18. Пневматический привод СБК выключателей завода «Электроаппарат».

1 — основание; 2 — поршень; 3 — подшипник; 4 — вал; 5 — направляющая втулка; 6 — колпак; 7 — штуцер; 8 и 9 — пружины; 10 — корпус; 11 — уплотнение; 12 — цилиндр; 13 — рычаг вала. Ход поршня привода равен 32 мм.

Для приведения в действие привода СБК к его штуцеру 7 подсоединяется специальный трубопровод. В штуцере 7 сделано отверстие, диаметр которого подбирается при изготовлении выключателя и указывается в паспорте (обычно 3—3,5 мм).

Вал привода СБК при помощи муфты соединен с валом СБК, благодаря чему при работе привода происходит переключение контактов СБК. Кроме того, с валом привода СБК соединен счетчик числа операций, произведенных полюсом выключателя.

В выключателях первых выпусков был предусмотрен механический указатель положения выключателя, который также соединялся с валом привода СБК.

На боковой стенке шкафа управления монтируются сигнальные лампы (зеленая — отключено и красная — включено). В зависимости от того, какая лампа горит, можно судить о положении выключателя.

В шкафу управления установлен электроконтактный манометр типа МЭ или ЭКМ-1 с верхним пределом измерения 40 ати и классом точности 2,5. Контактное устройство манометра рассчитано на разрывную мощность 10 Вт и допускает работу при напряжении постоянного тока, не превышающем 220 В. Так как к манометру сжатый воздух подводится только при отключенном выключателе, то он может рассматриваться как указатель положения выключателя.

В шкафах управления полюсов установлены подогреватели мощностью 220 Вт каждый. Подогреватели должны подключаться к сети переменного тока напряжением 220 В. Электрическая аппаратура, расположенная в шкафу управления полюса, соединяется в общую электрическую схему полюса при помощи монтажных проводов и сборки зажимов, к которой подсоединяются отдельные жилы кабелей, заведенных в шкаф управления через кабельные муфты, закрепленные на дне шкафа управления.

10. Вентиляция полюса выключателя

Распределение вентиляционного воздуха в полюсе выключателей 110 — 220 кВ

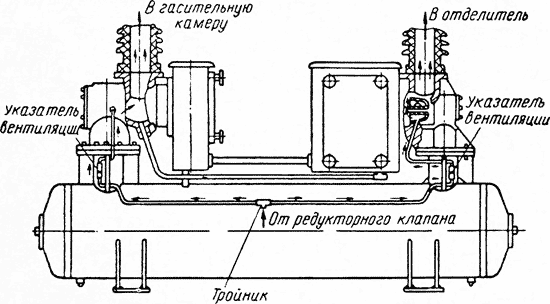

Рис. 19. Распределение вентиляционного воздуха в полюсе выключателей 110 — 220 кВ.

Обратный клапан вентиляции выключателей

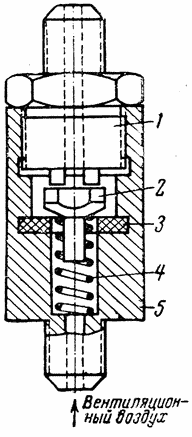

Рис. 20. Обратный клапан вентиляции выключателей завода «Электроаппарат».

1 — штуцер; 2 — клапан; 3 — уплотнение; 4 — пружина; 5 — корпус.

На рис. 19 приведена схема распределения вентиляционного воздуха в полюсе выключателей 110—220 кВ.

Воздух на вентиляцию поступает по общему воздухопроводу вентиляции от редукторного клапана, расположенного в агрегатном шкафу, в тройники всех полюсов, откуда направляется через два указателя вентиляции и два обратных клапана (на рис. 19 обратные клапаны не (показаны) в полости гасительной камеры, отделителя и их опорных колонок. Обратные клапаны вентиляции (рис. 20) завертываются своими штуцерами в отверстия, выполненные в корпусах клапанов камеры и отделителя. Благодаря наличию обратных клапанов сжатый воздух высокого давления, появившийся при работе выключателя в клапанах камеры и отделителя, не сможет проникнуть в указатели вентиляции и в редукторный клапан.
