Страница 16 из 33 Прочее оборудование шкафа управления.

На выключателях завода «Уралэлектроаппарат» применяются только быстродействующие электромагниты управления (рис. 17,а).

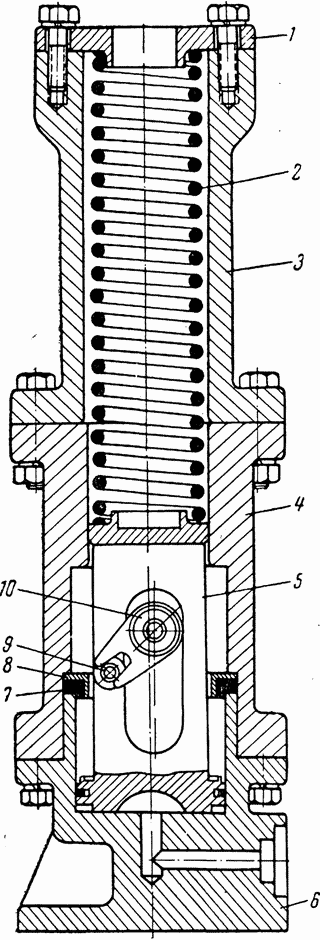

Рис. 36. Пневматический привод СБК выключателей завода «Уралэлектроаппарат».

Они крепятся к скобам, установленным на пусковых клапанах включения и отключения. Сигнально-блокировочный контактор (СБК) состоит из 10 пар контактов, замыкание и (размыкание которых производится поворотными контактами, закрепленными на общем валу. Все поворотные контакты одинаковы.

Пневматический привод СБК (рис. 36) состоит из основания 6, в котором размещен поршень 5 с поршневым кольцом. Корпус 4 прижимает металлическую обойму 8 и уплотнение 7 к основанию 6. Пружина 2 расположена в колпаке 3 и закрыта крышкой 1. В основании 6 имеется отверстие, к которому подсоединяется воздухопровод.

Расположенный в подшипниках вал 10 имеет рычаг. Валик 9, закрепленный в поршне 5, входит в вырез рычага вала 10 и продвижении поршня поворачивает вал 10, с которым связан вал СБК и счетчик числа oпераций полюса выключателя.

На левой стенке шкафа управления (рис. 33) укреплены красная и зеленая сигнальные лампы 2 и электроконтактный манометр 1 (тип МЭ или ЭКМ-1, верхний предел измерения 40 ати, класс точности 2,5) На днище шкафа управления установлена два предохранительных клапана 13, две кабельные муфты 8, штуцеры для присоединения воздухопроводов местного пневматического управления, а также здесь имеется отверстие для воздухопровода, соединяющей блок включения с клапанами отделителя В нижней части шкафа управления размещается сборка зажимов. Дверца шкафа снабжена резиновым уплотнением. На дверце шкафа управления полюса укреплена табличка с основными техническими данными выключателя. В шкафу управления установлены два подогревателя, рассчитанных на питание от сети переменного тока напряжением 220 В и включаемых параллельно. Мощность каждого подогревателя составляет 400 Вт.

Вентиляция полюса выключателя

Воздух на вентиляцию поступает внутрь каждой из восьми опорных колонок полюса выключателя через отдельный тальковый редуктор, расположенный в непосредственно близости от соответствующей опорной колонки. Тальковый редуктор вентиляции (рис. 37 состоит из латунного корпуса 1, двух латунных решеток 2, двух металлических сеток 3 двух войлочных прокладок 5, слоя уплотненного талька 4 и двух специальных гаек 6 удерживающих в корпусе содержимое редуктора.

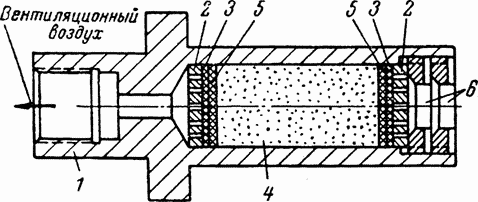

Рис. 37. Тальковый редуктор вентиляции.

На некоторых выключателях установлены тальковые редукторы, у которых вмеси двух гаек 6 применена одна гайка с шестигранной головкой под ключ; в этом случае исключена возможность ее самоотвинчивании выпадания содержимого редуктора внутрь бака выключателя. Указатели вентиляции отсутствуют, как и обратные клапаны, которые при принятом способе вентиляции не нужны.

"
