ОСОБЕННОСТИ КОНСТРУКЦИИ ОТДЕЛЬНЫХ ТИПОВ ВЫКЛЮЧАТЕЛЕЙ ЗАВОДА «УРАЛЭЛЕКТРОАППАРАТ»

В других типах воздушных выключателей, выпускаемых заводом «Уралэлектроаппарат», используются в основном те же узлы и детали, что и на выключателе типа ВВ-500-2000/20.

В варианте этого выключателя, предназначенном для работы в условиях низких температур (ВВМ-500-2000/20), бумажно-масляные конденсаторы емкостного делителя напряжения заменены керамическими, кроме того, для изготовления баков сжатого воздуха и других деталей, которые длительно подвергаются воздействию сжатого воздуха, применены специальные марки стали, усилен подогрев.

Конструкция выключателя типа ВВ-330 отличается от конструкции выключателя типа ВВ-500-2000/20 габаритными размерами, высотой опорной изоляции, меньшим количеством разрывов камеры и отделителя, меньшей емкостью баков сжатого воздуха. Емкостный делитель каждого полюса выключателя типа ВВ-330 состоит из 12 керамических конденсаторов типа РГК-2,5-80. Электростатические экраны отсутствуют. Выключатель имеет шесть опорных колонок: по две опорные колонки камеры, отделителя и омического делителя 'напряжения. Опорная колонка камеры состоит из двух изоляторов типа ИП-427 и одного укороченного изолятора (черт. УЭА 5-8АИ.720.034), опорная колонка отделителя — из двух изоляторов типа ИП-640 и одного укороченного изолятора (черт. УЭА 5-8АИ. 720.035). Опорная колонка омического делителя напряжения состоит из пяти изоляторов типа КО-400 и трех изоляторов типа ИШД-35.

Выключатель типа ВВ-500 отличается от выключателя типа ВВ-500-2000/20 только конструкцией отделителя и в связи с этим расположением элементов емкостного делителя напряжения. На выключателе типа ВВ-500 не может осуществляться установка шунтирующего сопротивления 3 000 Ом вместо омического делителя напряжения.

Отделитель выключателя ВВ-500

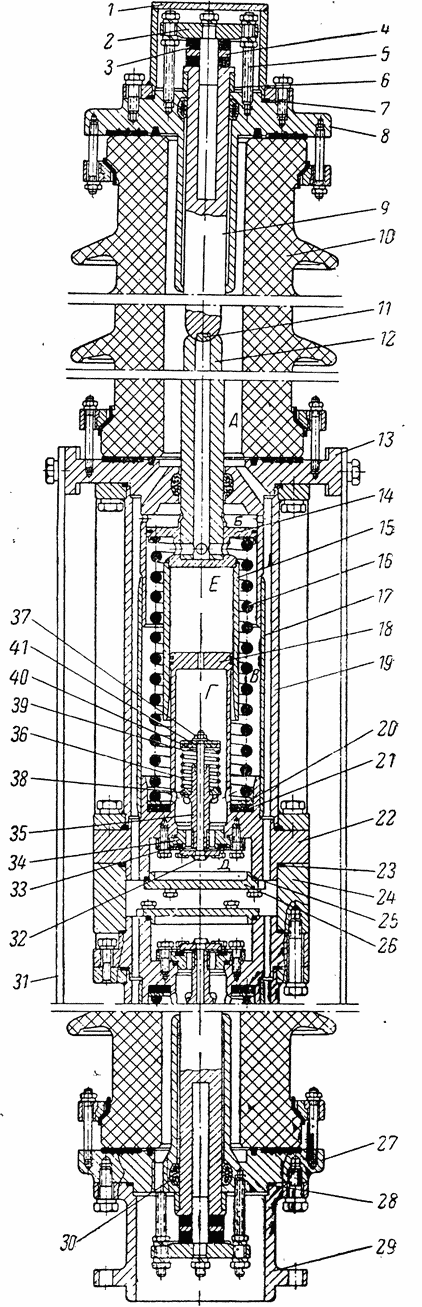

Рис. 38. Отделитель выключателя типа ВВ-500.

Отделитель выключателя типа ВВ-500 состоит из двух частей, в каждой из которых установлено два разрыва отделителя (верхний и нижний).

Каждый разрыв (рис. 38) имеет контактную систему, состоящую из подвижного контакта 12 и неподвижного 9 и заключенную в полый фарфоровый изолятор 10 типа ИП-640. Механизм подвижного контакта размещен вне изолятора в отдельном корпусе 19. Неподвижный контакт закрепляется во фланце 8 (или 27). Механизм подвижного контакта верхнего разрыва находится ниже его изолятора, а механизм подвижного контакта нижнего разрыва — выше соответствующего изолятора. Эти механизмы соединены между собой с помощью соединительного фланца 24, установленного на резиновых уплотнениях 23. Электрическое соединение верхнего и нижнего разрывов отделителя осуществлено с помощью двух плоских медных шин 31, присоединенных к фланцам 13 обоих разрывов (фланец 13 нижнего разрыва на рис. 38 не показан).

К сварным корпусам 19 герметично на резиновых уплотнениях прикреплены фланцы 13 и 22. Подвижный контакт 12 представляет собой медную трубу, на которой жестко закреплен (завальцовка) поршень 14 с приваренным к нему стаканом 15. Цилиндром для поршня 14 служит патрубок фланца 13. Втулка 17 отделяет полость В за поршнем подвижного контакта от полости А. При отключении выключателя сжатый воздух заполняет полость отделителя А через каналы во фланцах 29, 22 и 13. Попадая в полость Б, сжатый воздух перемещает поршень 14. При этом сжимается пружина 16, а подвижный контакт 12 передвигается в отключенное положение до тех пор, пока стакан 15 не достигнет резинового буфера 21, удерживаемого во фланце 22 кольцом 20 и пружиной 16. Во время движения подвижного контакта устанавливается поток сжатого воздуха через полость подвижного контакта, полости В, Г и через клапан 32 в полость Д, соединенную с атмосферой специальными выхлопными патрубками (на рис. 38 не показаны), устанавливаемыми на резиновых уплотнениях.

Удар стакана 15 в буфер 21 смягчается воздушным демпфером, состоящим из неподвижного поршня 18, расположенного внутри стакана 15 и являющегося частью фланца 22. Поршень имеет два поршневых кольца и перепускное отверстие (диаметром около 4мм). Демпфирование осуществляется за счет воздушной подушки в полости Е.

Выхлопной клапан 32 имеет тарелку клапана, пружину 36, направляющую втулку 35, корпус 34 с резиновым седлом клапана 33. Седло 33 удерживается в корпусе 34 прижимным кольцом и болтами, крепящими корпус 34 к фланцу 22.

Пружина 36 закрепляется на втулке 3, при помощи опорных шайб 38 и 39, резинового демпфера 40, шайбы 41 и гайки 37. Гайка 37 шплинтуется. Полость Д отделяется от полости А крышкой 26, устанавливаемой на резиновом уплотнении 25. При этом должна обеспечиваться соосность фланцев 13 и 21 подвижного контакта 12 с поршнем 14 и стаканом 15.

Неподвижный контакт 9 выполнен в виде медного стержня, имеющего на одном конце пиритовый тугоплавкий наконечник 11 и на другом конце бортик для крепления контакта к фланцу 8 (или 27). Изменением высоты набора дистанционных колец 6 обеспечивается необходимый вжим контактов при включенном положении выключателя независимо от высоты изолятора 10. Между торцом неподвижного контакта и крышкой 2 установлены два резиновых демпфера 3 диск 4. Крышка 2 крепится к фланцу I (или 27) четырьмя шпильками 5. Палец закрепленный на крышке 2, входит в отверстие, выполненное в торце контакта 9. На верхнем элементе отделителя место крепления неподвижного контакта закрыто колпаком 1, устанавливаемым на уплотнении 7 Электрическое соединение неподвижных подвижных контактов с фланцами 8, 13 и 21 выполнено с помощью наборов скользящих контактов 30. Набор состоит из 20—21 парь скользящих контактов. В каждую пару контактов заложена распирающая их пружина, а под торцы пружин установлены подкладки Положение скользящих контактов фиксируется штифтами. Все контактные поверхности подвижного и неподвижного контактов, скользящих контактов и фланцев 8, 13 и 21 отделителя гальванически серебрятся. К верхним фланцам 8 крепятся зажимы, в которых устанавливается соединительная токоведущая труба, соединяющая левую и правую части (колонки) отделителя. Нижние фланцы 27 герметично на уплотнении 28 крепятся с помощью переходных фланцев 29 на верхних фланцах опорных колонок отделителя. Колпак 1 и фланец 24 снабжены болтовыми зажимами для установки шинок, соединяющих разрывы отделителя с элементами емкостного делителя напряжения. Емкостный делитель напряжения выключателя тип; ВВ-500 состоит из восьми конденсаторов типа СМР-55-0,0044, собранных в виде колонии по четыре элемента и установленных рядок с колонками отделителя.

Параллельно каждому разрыву отделителя присоединяют два последовательно соединенных конденсатора, установленных один на другой без каких-либо дистанционных колец. Между верхней и нижней парами конденсаторов в каждой колонке емкостного делителя напряжения устанавливается дистанционная сварная подставка, расположенная на уровне механизмов подвижных контактов отделителя и имеющая в своей средней части болтовой зажим для установки шинки, осуществляющей электрическое соединение с соединительным фланцем отделителя 24.
