Воздушные выключатели 110-500 кВ с воздухонаполненным отделителем - Объем и нормы испытаний и измерений

Страница 28 из 33

ОБЪЕМ И НОРМЫ ИСПЫТАНИЙ И ИЗМЕРЕНИЙ

№ п\п.	Наименование испытаний и измерений	Перед вводом в эксплуатацию нового выключателя	При капитальном ремонте	При текущем ремонте	При внеочередном ремонте	Примечания
1	Измерение вжима контактов гасительной камеры	Произво дится	Произво дится	Производится только для разрывов гасительной камеры, подвергавшейся разборке		Нормы приведены в приложении 1, п. 56
2	Измерение вжима контактов отделителя	То же	То же	Производится только для разрывов отделителя, подвергавшегося разборке		Нормы приведены в приложении 1, п. 57
3	Измерение переходного сопротивления контактов и всего токоведущего контура	То же	То же	Произво дится	Произво дится	Нормы приведены в приложении 1, п. 43
4	Измерение сопротивления изоляции мегомметром 2 500 В: а) изоляторов опорных колонок	Произво дится	Произво дится	Произво дится	Произво дится
	б) изоляторов гасительной камеры и отделителя	Не производится	То же	Производится только для разрывов гасительной камеры и отделителей, подвергавшихся разборке		Сопротивление изоляции каждого изолятора должно быть не ниже 5 000 Мом
	в) изоляторов типа СП-110 (растяжек)	Произво дится	То же	Не производится	Не производится
5	Опробование выключателя при разных давлениях (16—21 ати) дистанционно и с места	То же	То же	Произво дится	Произво дится	Выключатель должен четко совершать все требуемые операции
6	Определение давлений „зали- пания“, „отлипания" и „самовключения" отделителя	Произво дится	Произво дится	Произво дится	Произво дится	Нормы приведены в приложении 1, пп. 28, 29, 30
7	Определение характеристик выключателя в разных циклах при помощи осциллографирования	То же	То же	Производится только при замене или ремонте гасительной камеры или отделителя		Нормы приведены в приложении 1, пп. 7, 10—19
8	Определение расхода воздуха на отключение, включение на короткое замыкание, АПВ неуспешное	То же	То же	Произво дится	Произво дится	Совмещается с пп. 5 и 7. Нормы приведены в приложении 1, пп. 25, 26, 27
9	Определение расхода воздуха на вентиляцию	То же	То же	То же	Не производится	Нормы приведены в приложении 1, пп. 34, 35, 36. Производительность тальковых редукторов вентиляции рекомендуется проверять через каждые 3—4 мес.
10	Определение расхода воздуха на утечки	Произво дится	Произво дится	Произво дится	Не производится	Нормы приведены в приложении 1, пп. 37—42

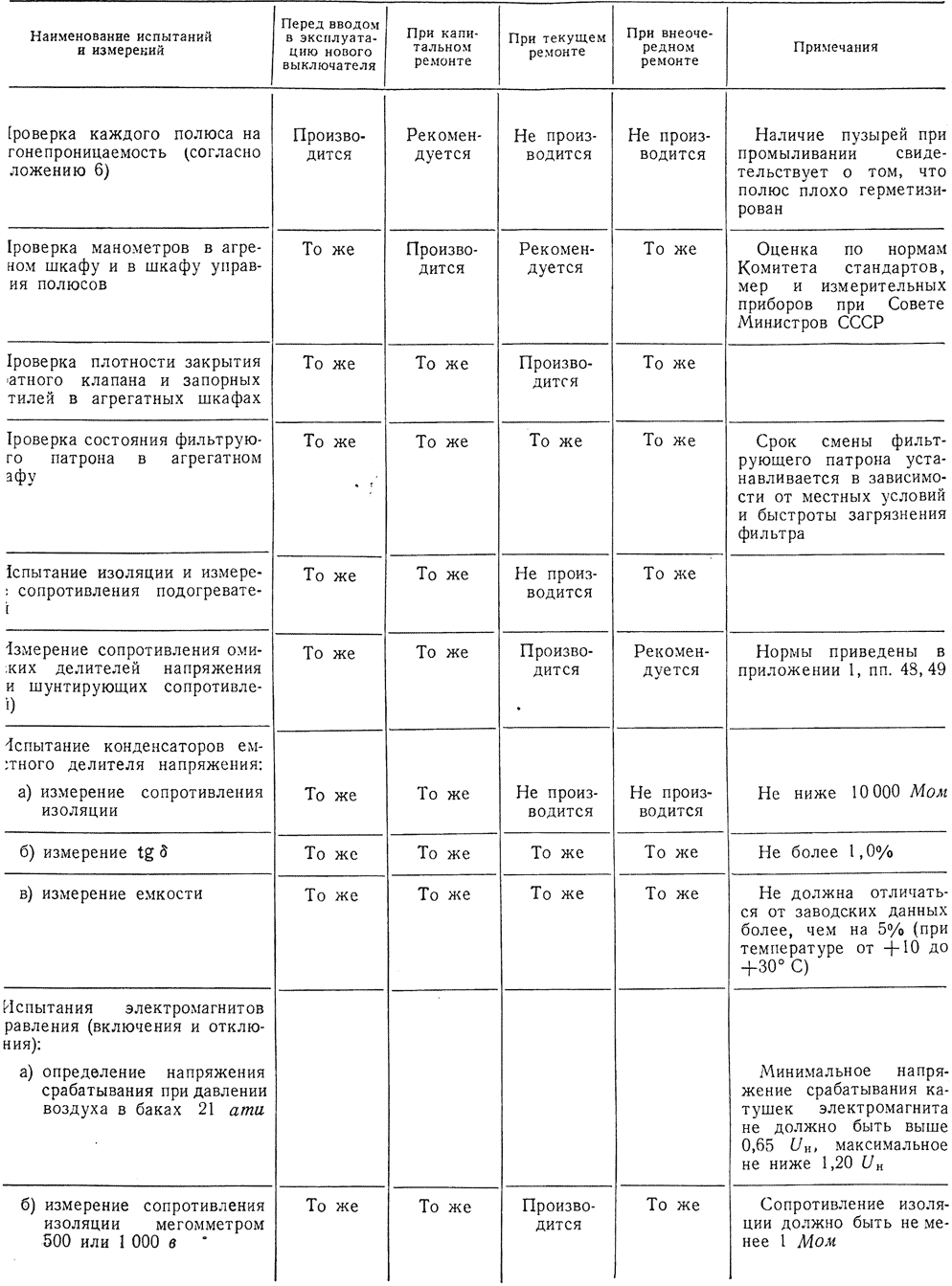

Объем и нормы испытаний и измерений

с %	Наименование испытаний и измерений	Перед вводом в эксплуатацию нового выключателя	При капитальном ремонте	При текущем ремонте	При внеочередном ремонте	Примечания
	в) испытание повышенным напряжением промышленной частоты	Произво дится	Произво дится	Не производится	Не производится	Изоляция должна выдерживать напряжение 1 000 включение 1 мин
	г) определение сопротивления катушек электромагнитов постоянному току	То же	То же	Произво дится	То же	Сопротивление должно соответствовать результатам предыдущих измерений и табл. 2
19	Измерение сопротивления изоляции цепей вторичной коммутации выключателя и агрегатного шкафа мегомметром 500 или 1 000 В	То же	То же	Рекомен дуется	То же	Сопротивление изоляции должно быть не менее 1 Мом
20	Гидравлические испытания фарфоровых изоляторов	Проводятся при монтаже выключателя, а также в случае замены или ремонта отдельных изоляторов				Нормы приведены в приложении 3

"
