Гасительная камера (рис. 10) состоит из четырех разрывов, расположенных в полых фарфоровых изоляторах 8, которые прикреплены к трем средним фланцам 15, верхнему фланцу 5 и нижнему фланцу 19. Фланцы выполняются из алюминия (на выключателях первых выпусков фланцы выполнялись из латуни). Изоляторы прикрепляются к фланцам при помощи шпилек 16 с приваренными к ним гайками, нажимных колец 10, разрезных колец (полуколец) 11 и резиновых манжет 7. Герметичность разрывов достигается применением резиновых уплотнений 6, 13 и 14. В зависимости от длины изоляторов, уплотнения 6, устанавливаемые на верхних торцах изоляторов, выполняются различной толщины (от 5 до 12 мм), благодаря чему обеспечивается необходимый вжим контактов, расположенных внутри изоляторов.

Гасительная камера выключателей завода «Электроаппарат»

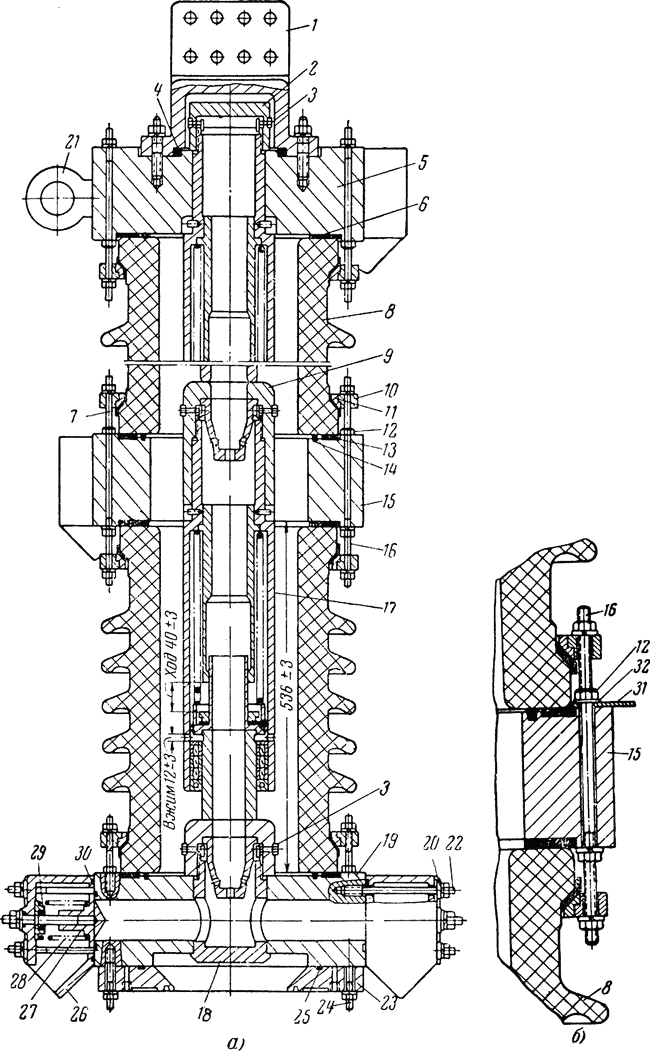

Рис. 10. Гасительная камера выключателей завода «Электроаппарат» с алюминиевыми фланцами. а — устройство разрывов; б — присоединение шинок.

Контактная система каждого разрыва, состоящая из неподвижного контакта 9 и механизма подвижного контакта 17, закрепляется на фланцах. Механизм подвижного контакта 17 прикрепляется к среднему фланцу путем навинчивания на него неподвижного контакта вышестоящего разрыва. Механизм же подвижного контакта верхнего разрыва камеры крепится к верхнему фланцу специальной гайкой 2. Неподвижный контакт нижнего разрыва крепится к нижнему фланцу с помощью вкладыша 18. Для предотвращения самоотвинчивания неподвижных контактов 9 и гайки 2 применяются стопорные болты 3 с гайками. Внутренняя полость неподвижного контакта образуется конической поверхностью. У выключателей разных выпусков размеры и количество отверстий на этой конической поверхности могут быть различными, но в пределах одного полюса контакты должны быть одинаковыми.

Механизм подвижного контакта камеры (рис. 11) собран в цилиндрическом латунном корпусе 2. Ток, протекающий по корпусу 2, подводится к подвижному контакту 8 при помощи скользящих ?-образных контактов 3, в каждую пару которых заложены пружины 5 и изолирующие подкладки 4. Скользящие контакты собираются в три ряда, образуя три розетки, каждая розетка состоит из 14-ти скользящих контактов.

Подвижный контакт 8 представляет медную трубу, жестко закрепленную (резьба с завальцовкой) на стальном поршне 15, имеющем два поршневых кольца 7. Пружина 11, нажимая на поршень 15, обеспечивает необходимое контактное давление между подвижным и неподвижным контактами. Шпильки 13 предупреждают проворачивание механизма подвижного контакта во фланцах.

Механизм подвижного контакта гасительной камеры

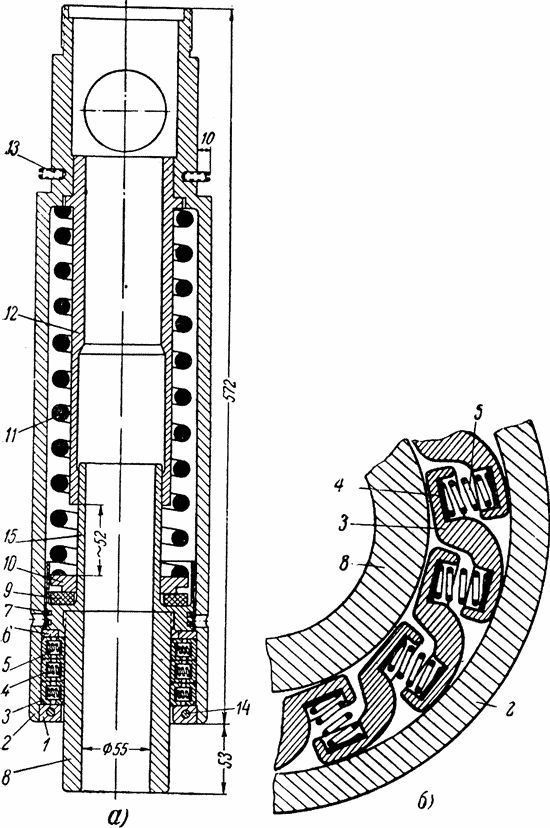

Рис. 11. Механизм подвижного контакта гасительной камеры выключателей завода «Электроаппарат». а — устройство механизма; б — расположение скользящих ?-образных контактов; 1 — крышка; 2 — корпус; 3 — скользящий ?-образный контакт; 4 — подкладка изолирующая; 5 — пружина; 6 — кольцо нижнее; 7 — кольцо поршневое; 8 — подвижный контакт; 9 — буфер резиновый; 10 — кольцо верхнее; 11 — пружина; 12 — направляющая втулка; 13 — шпилька; 14 — штифт; 15 — поршень.

Контактные поверхности подвижного и неподвижного контактов, ?-образных контактов и корпуса механизма подвижного контакта камеры серебрятся.

Выхлопные козырьки 26 (рис. 10) устанавливаются на фланцах на уплотнении 30. Для защиты полости камеры от загрязнения и увлажнения предусмотрены клапаны 27 с пружинами 28. Для смягчения ударов, возникающих при работе клапана 27, применен резиновый буфер 29, а на крепящие козырек 26 шпильки 22 поставлены резиновые амортизирующие шайбы с металлическими колпачками 20. Шпильки 22 и 24 имеют на концах резьбу разного диаметра и поэтому не- могут быть вывернуты до снятия козырька 26 или плиты 23. В нижнем и средних фланцах предусмотрены аксиальные каналы для заполнения разрывов камеры сжатым воздухом. К верхнему фланцу на шпильках и уплотнении 4 крепится аппаратный вывод 1.

Рымы 21 на верхнем фланце 5 могут быть использованы при монтажных и ремонтных работах. К нижнему фланцу 19 крепятся стальная плита 23 с уплотнением 25 и зажимы для установки соединительных токоведущих труб, соединяющих камеру с отделителем. Плита 23 имеет две скобы для присоединения растяжек. В выключателях с латунными фланцами на нижнем фланце предусмотрены специальные приливы для присоединения растяжек и установки соединительных токоведущих труб.

Во всех фланцах, кроме нижнего, предусмотрены по два отверстия диаметром 14 мм, сообщающих полость камеры с атмосферой через выхлопные козырьки 26. Эти отверстия служат для уменьшения вибрации контактов камеры при их смыкании. Шипки 31, соединяющие фланцы камеры с элементами омического делителя напряжения, должны через шайбу 32 прижиматься к фланцам гайкой 12, приваренной к шпильке 16 (рис. 10,6). Очевидно, что шинки 31 крепятся к фланцам до прикрепления изоляторов 8.

Места присоединения шинок 31 должны быть зачищены. Присоединение их поверх нажимных колец 10 не допускается. Длина шинок 31 составляет 330 мм.

На латунных фланцах камеры (верхних и средних) для присоединения шинок 31 имеются приливы с отверстиями.
