Б. КОНСТРУКЦИЯ ВЫКЛЮЧАТЕЛЕЙ ЗАВОДА «УРАЛЭЛЕКТРОАППАРАТ»

Выключатели, выпускаемые заводом «Урал- электроаппарат», работают по тому же принципу, что и выключатели, выпускаемые заводом «Электроаппарат». Однако между аналогичными узлами и деталями тех и других выключателей имеются некоторые конструктивные различия.

Выключатели завода «Уралэлектроаппаат» имеют следующие основные особенности по сравнению с выключателями завод "Электроаппарат":

а) клапан камеры выполнен в виде клапана дифференциального типа;

б) каждый клапан схемы управления полюсом выключателя собирается в своем самостоятельном блоке;

в) тарелки клапанов и поршни отделителя подвергаются особому процессу — обрезиниванию, который заключается в том, что вулканизация резины производится после того, как она заложена в специальные кольцевые проточки, выполненные в тарелках клапанов и в поршнях отделителя;

г) для вентиляции внутренних полостей опорных колонок, гасительной камеры и отделителя применены тальковые редукторы и отсутствуют указатели наличия вентиляции.

ВЫКЛЮЧАТЕЛЬ ТИПА ВВ-500-2000/20

1. Тележка

Тележка полюса выключателя (рис. 2) состоит из бака сжатого воздуха 12, на котором смонтированы: шкаф управления полюса 9, два клапана камеры 10, два клапана отделителя 11 с обратными клапанами, воздухопроводы, соединяющие клапаны, и восемь тальковых редукторов вентиляции.

Бак полюса состоит из двух резервуаров. Каждый резервуар выполняется из стальной трубы наружным диаметром 720 мм и толщиной стенки 12 мм. Оба резервуара при помощи соединительной трубы 16 объединяются в общий бак. Для большей жесткости резервуары соединены между собой также с помощью четырех балок, выполненных из швеллера.

Резервуары имеют днища с люками и крышками для осмотра и ремонта их внутренних поверхностей. К одному резервуару приварены два вертикальных патрубка для установки клапанов камеры, две стойки для установки опорных колонок омического делителя напряжения, а также корпус шкафа управления и фланец для присоединения воздухопровода от питающей магистрали. К другому резервуару приварены два патрубка для установки клапанов отделителя и две стойки для установки емкостного делителя напряжения. В резервуарах имеются спускные пробки с шариковыми запирающими клапанами. К резервуарам приварены лапы для крепления полюса к фундаментам и имеется болт для присоединения заземляющей шины.

Четыре тальковых редуктора вентиляции установлены непосредственно на резервуарах у стоек для колонок омического и емкостного делителей, а остальные четыре редуктора устанавливаются на корпусах клапанов камеры и клапанов отделителя.

Все фланцевые соединения, крышки люков, а также корпуса тальковых редукторов вентиляции имеют уплотняющие резиновые прокладки.

Клапан камеры и промежуточный клапан

В каждом полюсе имеются два клапана камеры, работающих по дифференциальному принципу. Клапан (рис. 22) собран в сварном корпусе 3 и состоит из тарелки клапана 4, пружины 6, поршня 8 с поршневым кольцом, направляющей 18, цилиндра 7, штока 5 с гайкой 1 и крышки 16, устанавливаемой на резиновом уплотнении.

На тарелке клапана 4 закрепляется резиновое уплотнение при помощи стальной шайбы и гайки 1, которая должна быть туго затянута и тщательно законтрена. Поршень 8 имеет два перепускных отверстия.

Клапаны камеры выключателей завода «Уралэлектроаппарат»

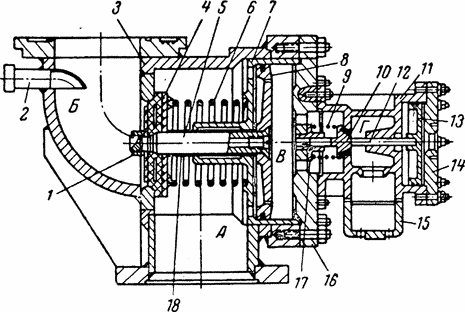

Рис. 22. Клапаны камеры выключателей завода «Уралэлектроаппарат».

К корпусу 3 приварен патрубок 2 для присоединения импульсного трубопровода, соединяющего через обратный клапан камеры с клапаном отделителя.

На крышке 16 установлен на резиновом уплотнении корпус промежуточного клапана 11, который состоит из обрезиненной тарелки клапана 10, поршня 13 с двумя поршневыми кольцами, штока 12, пружины 9 и направляющей бронзовой втулки 17. Полость поршня 13 закрыта крышкой 14, устанавливаемо на резиновом уплотнении. К крышке 14 присоединяется трубопровод, идущий от большого клапана отключения. Выхлопное отверстие в нижней части корпуса 11 защищен кожухом 15. На выключателях первых выпусков в кожухе 15 устанавливается выхлопной клапан.

3. Клапан отделителя и обратный клапан

Клапан отделителя выключателей завода «Уралэлектроаппарат»

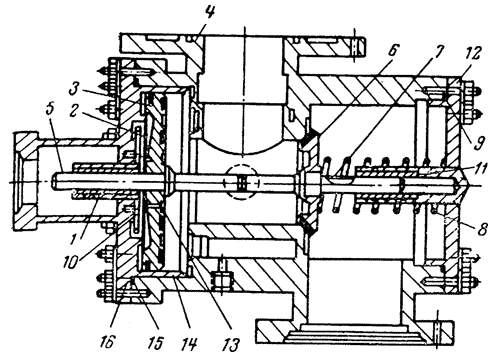

Рис. 23. Клапан отделителя выключателей завода «Уралэлектроаппарат».

1 — направляющая втулка; 2 — стопорное пружинное кольцо; 3 — поршень; 4 — корпус; 5 — шток поршня; 6 — тарелка клапана; 7 — отверстие; 8 — пружина; 9 и 15 — уплотнения; 10 — диск демпфирующий; 11 — направляющая втулка; 12 — крышка; 13 — перепускное отверстие; 14 — цилиндр; 16 — крышка.

Ход клапана 32 мм.

Клапан отделителя (рис. 23) состоит и сварного корпуса 4, обрезиненной тарелки клапана 6, пружины 8, поршня 3 с поршневым кольцом и с двумя обрезиненными кольцевыми выточками, демпфирующего диска 1 со стопорным пружинным кольцом 2, направляющих втулок 1 и 11 и крышек 12 и 16, установленных на резиновых уплотнениях. Шток тарелки клапана 6 со стороны крышки 12 выполнен полым. Отверстие 7 предназначено для предотвращения возникновения воздушной подушки при открытии клапана. Два перепускных отверстия 13 в поршне, каждое диаметром 5 мм, при отключенном положении выключателя обеспечивают надежное «залипание» поршня в правом крайнем положении.

На выключателях типа ВВ-500-2000/20 поздних выпусков длина штока поршня 5 со стороны тарелки клапана 6 была укорочена на 7,5 мм, а с противоположной стороны поршня на его шток были надеты две резиновые шайбы толщиной 6 мм каждая. Необходимо следить, чтобы тарелка клапана 6 плотно прилегала к седлу, предотвращая утечки воздуха, особенно в холодное время года. К крышке 16 приварены цилиндр 14 и патрубок, к которому присоединяется обратный клапан. К корпусу 4 на уплотнениях крепятся два выхлопных козырька, в которых размещены выхлопные атмосферные клапаны с обрезиненными тарелками клапанов, пружинами, направляющими втулками и демпферами, состоящими из резиновых шайб и стальных обойм.

Обратный клапан (рис. 24) состоит из обрезиненной тарелки клапана 1 с резиновым буфером 3, стальной шайбой 8 и пружиной 4, собранных в корпусе 5, с крышкой 7 и уплотнением 6.

Обратный клапан завода «Уралэлектроаппарат»

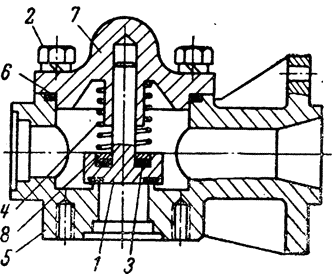

Рис. 24. Обратный клапан завода «Уралэлектроаппарат».

Крышка 7 крепится к корпусу 5 болтами 2. К корпусу 5 присоединяются импульсный трубопровод, через который поступает воздух из клапана камеры, и труба, ведущая к клапану включения.
