Страница 6 из 33 Омический делитель напряжения

Омический делитель напряжения собирается из отдельных элементов, подключаемых параллельно разрывам гасительной камеры. В каждом элементе (рис. 12) 34 блока сопротивлений 6 сжимаются пружиной 1. Блоки сопротивлений размещены в полом фарфоровом изоляторе 7, к торцам которого прикреплены крышки 2 и 9. В верхней крышке 2 имеется пробка 13. Крышки крепятся шпильками с помощью нажимных колец, разрезных колец и резиновых манжет. Герметичность достигается посредством резиновых прокладок 10 и 11. Для поглощения влаги, выпадающей из воздуха, заполняющего элемент делителя, предусмотрен влагопоглотитель 12, представляющий собой коробку с мешочком, наполненным хлористым кальцием. Каждый блок сопротивлений состоит из двух склеенных между собой керамических плиток 14, в которые заложены сопротивления 15 из нихромовой проволоки, свитые в спираль. Изоляцией между плитками внутри блока служит листовой миканит 16.

Электрический контакт между отдельными блоками обеспечивается с помощью стержней 5 и контактных втулок, имеющихся на каждой плитке 14. Контакт между блоками и верхней крышкой осуществляется с помощью гибких связей 4.

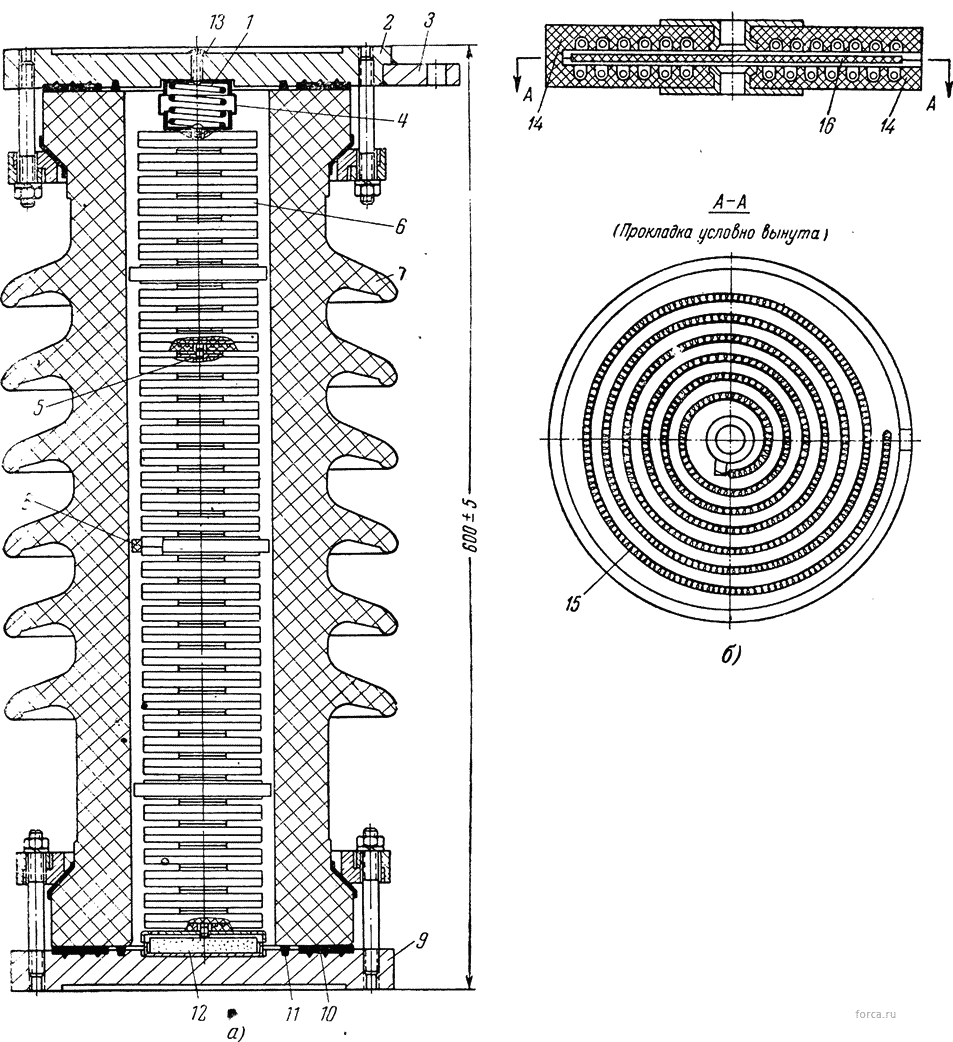

Элемент омического делителя напряжения выключателей

Рис. 12. Элемент омического делителя напряжения выключателей завода «Электроаппарат». а — устройство элемента; б — блок сопротивлений.

От смещения в изоляторе блоки удерживаются тремя резиновыми распорками 8, располагаемыми равномерно по высоте. Для присоединения шинок, соединяющих элементы омического делителя с фланцами гасительной камеры, предусмотрены ушки 3 с отверстиями. На выключателях с алюминиевыми фланцами камеры, высота которых больше латунных, между элементами омического делителя устанавливаются дистанционные кольца.

Отделитель

Отделитель (рис. 13) состоит из четырех разрывов, расположенных внутри полых фарфоровых изоляторов 2, которые крепятся к трем средним фланцам 3, верхнему фланцу 1 и нижнему фланцу 19. Фланцы изготавливаются из алюминия (на выключателях первых выпусков они выполнялись из латуни). Крепление изоляторов осуществляется шпильками 13, нажимными кольцами 4 и разрезными кольцами 5, под которыми закладываются резиновые манжеты 16. Герметичность разрывов осуществляется уплотнениями 17 и 18. К фланцам крепится контактная система отделителя, состоящая из механизмов подвижных контактов 6 и неподвижных контактов 20. К средним фланцам 3 и верхнему 1 на уплотнении 22 шпильками крепятся бачки (патрубки) 12. Для соединения разрывов отделителя с элементами емкостного делителя напряжения к фланцам отделителя крепятся шинки длиной около 400 мм. Присоединение их к фланцам отделителя выполняется так же, как присоединение аналогичных шинок к фланцам гасительной камеры (рис. 10,6). Присоединение шинок поверх нажимных колец не допускается. Места присоединения шинок должны быть зачищены. На средних 3 и нижнем 19 фланцах установлены выхлопные клапаны, защищающие полость отделителя от загрязнения и увлажнения. Выхлопной клапан 7 может быть выполнен наружным (рис. 13,а) или утопленным во фланец.

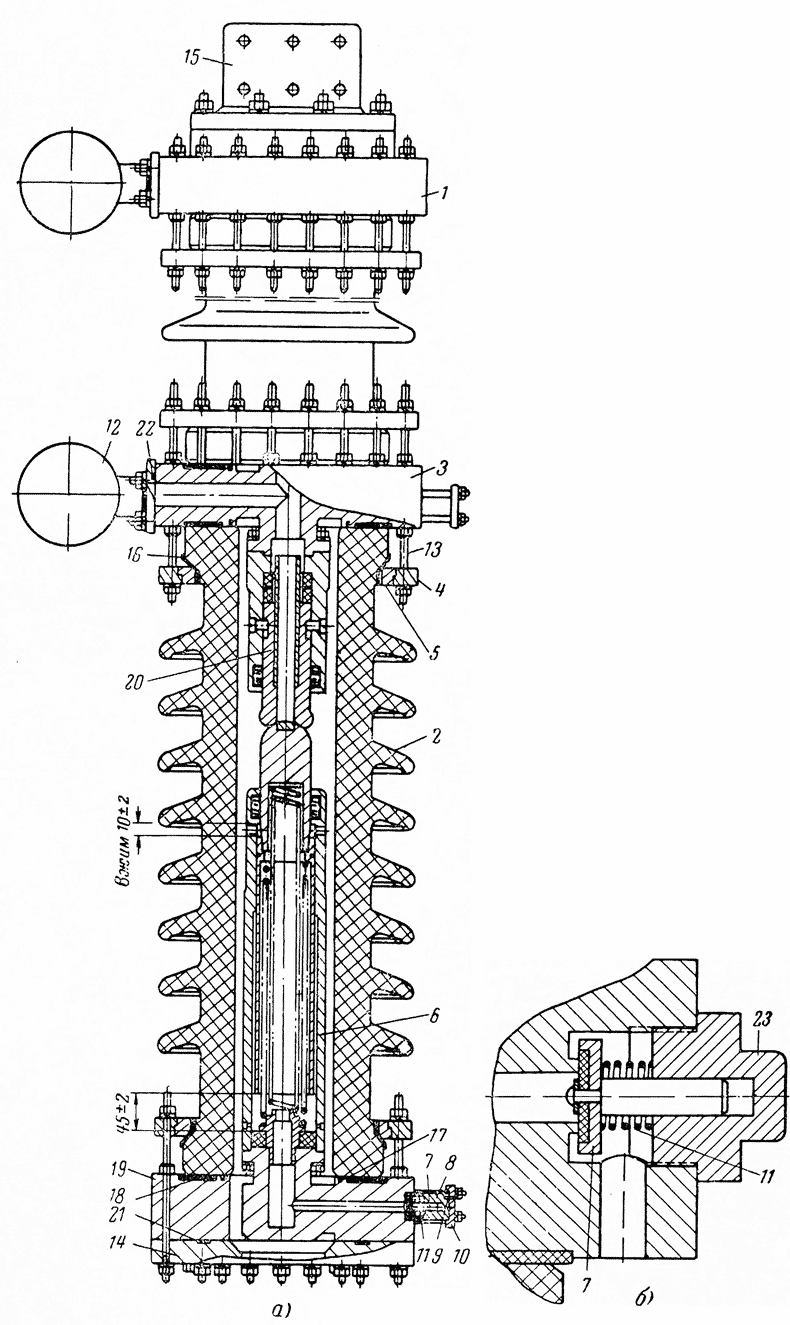

Отделитель выключателей завода «Электроаппарат»

Рис. 13. Отделитель выключателей завода «Электроаппарат». а — устройство разрывов; ? — утопленное исполнение выхлопного клапана

Клапан наружного исполнения заключен в корпусе 8, прижимаемом к фланцу отделителя шпильками с помощью фланца 10. Выхлопные отверстия в корпусе 8 должны быть направлены вниз. Штифт 9 фиксирует положение корпуса. Для обеспечения герметичности в тарелку клапана 7 завальцовано резиновое уплотнение. Пружина 11 удерживает клапан в закрытом положении. При утопленном исполнении клапан 7 (рис. 13,6) и пружина 11 устанавливаются в специальное гнездо, выполненное во фланце отделителя, и снаружи закрываются заглушкой 23, завертываемой на пакле с суриком. Выход воздуха через клапан 7 в этом случае осуществляется вниз, по каналу, выполненному во фланце отделителя.

В среднем 3 и нижнем 19 фланцах предусмотрены аксиальные каналы для заполнения разрывов отделителя сжатым воздухом. К верхнему фланцу болтами крепятся плоский аппаратный вывод 15 и рымы для монтажных работ. Снизу к фланцу 19 присоединена переходная стальная плита 14 с уплотнением 21. К плите 14 приварены две скобы для присоединения растяжек. К фланцу 19 болтами прикрепляются зажимы для установки соединительных токоведущих труб.

Механизм подвижного контакта отделителя (рис. 14,а) собран в корпусе 9, который с помощью шпилек 15 крепится к верхнему патрубку 14 фланца отделителя. Подвижный контакт 2 выполнен из меди, к нему припаян поршень 7, выполненный из стали в виде трубы. В поршне установлено поршневое кольцо 6. Внутри поршня установлены пружины 4 и 8, а в выключателях первых выпусков также стальной диск 3. Пружины опираются на втулку 10, которая устанавливается на нижний фланец отделителя. На некоторых выключателях втулка 10 состоит из двух частей: собственно втулки и направляющей для пружины 4. С нижней стороны на втулке имеется вырез, который должен совпадать с выхлопным каналом во фланце. Для выполнения этого требования положение втулки 10 фиксируется с помощью штифта 13.

Под втулкой 10 установлены резиновые уплотнения 12. На подвижном контакте имеется дугостойкий наконечник 1, выполненный из кирита. Кирит — металлокерамическая композиция на основе вольфрама и меди с добавлением никеля. Например, кирит марки АВМ-20 имеет по весу 20% меди, до 3% никеля, остальное — вольфрам.

Электрическое соединение между подвижным контактом и корпусом осуществляется при помощи набора скользящих контактов 16, в которые заложены пружины и подкладки. Положение скользящих контактов фиксируется штифтом 5.

Выдергивающее усилие подвижного контакта (без смазки) по заводским данным составляет 18—34 кГ. В корпусе 9 имеются четыре отверстия 11 с резьбой М4, предназначенные для регулировки момента размыкания контактов при отключении: если размыкание контактов происходит несколько поздно, то следует заглушить одно или несколько ранее не заглушенных отверстий 11. Обычно на заводе- изготовителе глушатся два отверстия 11. Детали неподвижного контакта отделителя (рис. 14,6) собраны в корпусе 22, прикрепленном шпильками 15 к нижнему патрубку фланца отделителя 21. Полый контакт 17 удерживается в корпусе 22 двумя винтами 19 с пружинными шайбами 20. Торцы винтов 19 при их полной затяжке не должны упираться в контакт 17. Для смягчения ударов, имеющих место при замыкании контактов отделителя, на направляющей стальной трубе 23 установлены две резиновые шайбы 24. Для обеспечения необходимой величины предварительного вжима подвижного контакта отделителя между резиновыми шайбами могут устанавливаться дистанционные металлические шайбы 18 с внутренним диаметром 36 мм. Электрическое соединение контакта 17 и корпуса 22 так же, как и в механизме подвижного контакта, осуществляется с помощью набора скользящих контактов 16. Контактные поверхности корпусов 9 и 22, подвижного контакта отделителя 2 и неподвижного 17 и скользящие контакты серебрятся. При отключении выключателя сжатый воздух заполняет полость отделителя, размыкает его контакты и перемещает подвижный контакт до упора в резиновое уплотнение 12. В этом положении подвижный контакт «залипает», т. е. прижимается сжатым воздухом к уплотнению 12 до тех пор, пока выключатель будет находиться в отключенном положении. При размыкании контактов отделителя возникает поток сжатого воздуха через неподвижный контакт в бачок 12 (рис. 13).

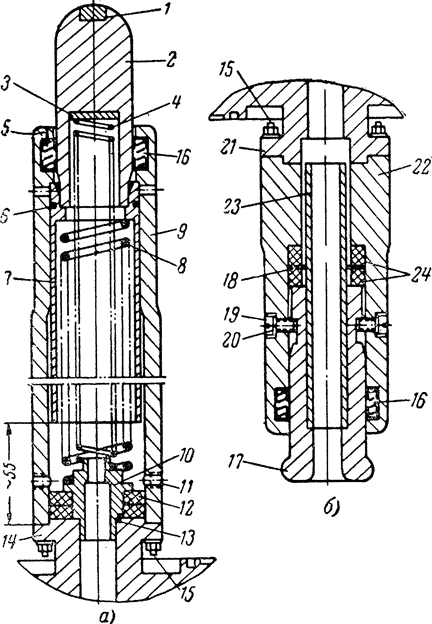

Контактная система отделителя выключателей

Рис. 14. Контактная система отделителя выключателей завода «Электроаппарат».

а — механизм подвижного контакта отделителя; б — детали неподвижного контакта отделителя.

Этот поток гасит дугу, образующуюся на контактах отделителя, отключая таким образом ток омического делителя напряжения. В отключенном положении выключателя полость отделителя и бачки 12 заполнены сжатым воздухом.

Емкостный делитель напряжения

Емкостный делитель напряжения собирается из отдельных бумажно-масляных конденсаторов типа ДМН-80-0,001, подключаемых параллельно разрывам отделителя. Емкость отдельного конденсатора составляет 0,001 мкф. Для компенсации теплового расширения масла в конденсаторе оставляется воздушная подушка. Конденсаторы типа ДМН-80-0,001 всегда должны находиться в вертикальном положении, они не допускают даже кратковременного опрокидывания, что следует учитывать при транспортировке и монтаже.

Электрическое соединение конденсаторов между собой выполняется медными шинками (лентой), для присоединения которых на фланцах конденсаторов имеются болтовые зажимы. Шинки, соединяющие конденсаторы с фланцами отделителя, должны присоединяться непосредственно к фланцам конденсаторов; присоединение их к нажимным кольцам эластичного крепления фарфора не допускается.
