Отделитель полюса выключателя типа ВВ-500-2000/20 состоит из восьми разрывов, собранных в две колонки по четыре разрыва в каждой. Каждый разрыв отделителя (рис. 31) состоит из механизма подвижного контакта 6 и неподвижного контакта 10, расположенных в полом фарфоровом изоляторе 2 (высота изолятора 800±10 мм, внутренний диаметр около 120 мм, чертеж 5-8АИ.720.028 завода «Уралэлектроаппарат»). Механизм подвижного контакта 6 и неподвижный контакт 10 закрепляются на фланцах (верхнем 1, средних 3 и нижнем 5), изготовленных из латуни. Изоляторы прикрепляются к фланцам с помощью нажимных колец 4, разрезных колец 8, резиновых манжет 9 и уплотнений 13 и 14, установленных на торцах изолятора. Во всех фланцах, кроме верхних, имеются аксиальные каналы для заполнения разрывов отделителя сжатым воздухом. К верхним и средним фланцам на уплотнении 11 крепятся бачки (патрубки) 12 из нержавеющей стали, а также шинки для присоединения элементов емкостного делителя напряжения. На средних и нижних фланцах установлены атмосферные клапаны 7, устройство которых показано на рис. 25,б. К верхним фланцам крепятся зажимы для установки соединительной токоведущей трубы, соединяющей обе части разрывов отделителя. Нижний фланец 5 герметично на резиновом уплотнении прикрепляется к верхнему фланцу опорной колонки отделителя.

Отделитель выключателей завода «Уралэлектроаппарат»

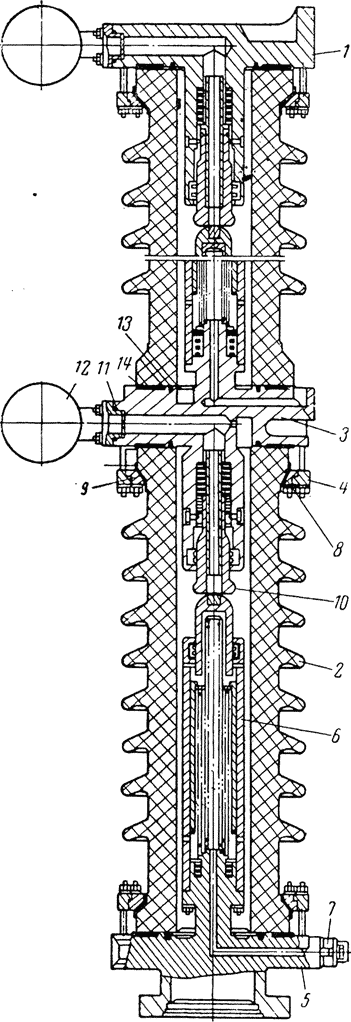

Рис. 31. Отделитель выключателей завода «Уралэлектроаппарат».

Контактная система отделителя завода «Уралэлектроаппарат»

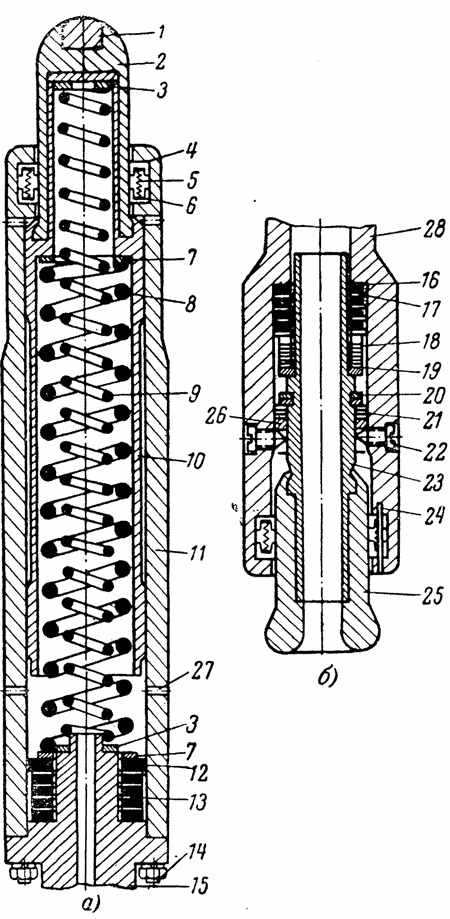

Рис. 32. Контактная система отделителя завода «Уралэлектроаппарат».

а — механизм подвижного контакта; б — детали неподвижного контакта.

Механизм подвижного контакта отделителя (рис. 32, а) собран в корпусе 11, который шпильками 14 крепится к фланцу отделителя 15 (среднему или нижнему). На подвижном контакте 2, изготовленном из меди, жестко закреплен (завальцовка) сварной поршень 10 из нержавеющей стали. Внутри поршня установлены две пружины 8 и 9, торцы которых опираются на стальные кольца 3 и 7. Набор резиновых 12 (5 шт.) и стальных 13 (5 шт.) шайб обеспечивает необходимую амортизацию при отключении отделителя и герметичность внутренних его полостей в отключенном положении В корпусе 11 имеются четыре отверстия I диаметром 4 мм.

На подвижном контакте имеется тугоплавкий пиритовый наконечник 1.

Неподвижный контакт 25 устанавливается внутри патрубка 28, являющегося часть фланца отделителя (верхнего или среднего Электрическое соединение неподвижного контакта 25 с патрубком 28 и подвижного контакта 2 с корпусом механизма 11 осуществляется при помощи набора скользящих контакте (20 пар скользящих контактов 4, в которых заложены пружины 5 с направляющими подкладками 6).

Положение скользящих контактов фиксируется штифтом 24. Все контактные поверхности подвижного 2 и неподвижного 25 контактов, корпуса 11, скользящих контактов 4 и фланцев отделителя гальванически серебрятся. Неподвижный контакт 25 (рис. 32,6) удерживается в патрубке 28 двумя винтами 22, двумя стопорными кольцами 20, дистанционными кольцами 21 и стопорным кольцом 26.

Для смягчения ударов при включении отделителя предусмотрено демпфирующее устройство, состоящее из набора резиновых 16 (5 шт.) и стальных 17 (4 шт.) колец, установленных на направляющей втулке 23, жестко закрепленной в контакте 25. На втулке 23 также устанавливаются упорное кольцо 19 и дистанционные кольца 18, служащие вместе с набором колец 21 для обеспечения необходимого вжима контактов при любой возможной высоте фарфорового изолятора.

Емкостный делитель напряжения

Емкостный делитель напряжения полюса выключателя типа ВВ-500-2000/20 собирается из восьми бумажно-масляных конденсаторов связи типа СМР-55-0,0044, собранных в две колонки (в каждой по четыре конденсатора), установленных рядом с колонками отделителя. Параллельно каждому разрыву отделителя при помощи плоских шинок присоединяется один конденсатор. Конденсатор типа СМР-55-0,0044 имеет расширитель, представляющий собой набор мембранных коробок и компенсирующий температурные изменения объема масла. Благодаря расширителю внутри конденсатора поддерживается постоянное избыточное давление, доходящее до 1,4 ати при температуре 65° С и до 0 ати при температуре —45° С. В конденсаторах применяется конденсаторное масло по ГОСТ 5775-51. В верхней крышке конденсатора имеются два отверстия, которые закрыты герметично резьбовыми пробками и пропаяны. Центральное отверстие имеет обратный клапан и служит для вакуумной откачки после вскрытия конденсатора. Через второе отверстие производится доливка масла.

При сборке емкостного делителя напряжения на выключателе типа ВВ-500-2000/20 между отдельными конденсаторами устанавливаются дистанционные кольца, благодаря чему фланцы отделителя и крышки конденсаторов находятся практически на одном уровне.
