Разрывы гасительной камеры полюса выключателя разделены на две части, каждая из которых смонтирована на отдельной опорной колонке камеры и состоит из пяти разрывов. Каждый разрыв гасительной камеры (рис. 27) состоит из механизма подвижного контакта 6 и неподвижного контакта 8, расположенных внутри полого фарфорового изолятора 4 типа ИП-521.

Механизмы подвижных контактов и неподвижные контакты крепятся к фланцам: верхним 2, средним 5 и нижним 9.

Герметичность внутренних полостей разрывов достигается установкой двойных резиновых уплотнений между торцами изоляторов 4 и фланцами. Необходимая величина вжима подвижных контактов обеспечивается применением изоляторов, изготавливаемых с малыми допускаемыми отклонениями по высоте.

Кроме контактной системы и изоляторов, к каждому фланцу крепятся два выхлопных козырька 3 и шинки для присоединения омического делителя напряжения (или шунтирующего сопротивления). Выхлопные козырьки 3 устанавливаются на паранитовом уплотнении 11. Выхлопной козырек (рис. 28) состоит из корпуса 1 с клапаном (заслонкой) 2, расположенным на двух полуосях 4 я 3, в которых закреплены концы пружины 6. Полуось 4 винтом 5 соединена с клапаном 2, а полуось 3 закрепляется двумя винтами на корпусе 1 после регулировки взаимодействия всех частей козырька.

Во всех фланцах, кроме верхних, предусмотрены аксиальные каналы для прохода сжатого воздуха. К верхнему фланцу на резиновом уплотнении 13 (рис. 27) крепится плоский аппаратный вывод 1. На некоторых выключателях па верхнем фланце установлен также выхлопной атмосферный клапан той же конструкции, что и на опорных колонках делителей напряжения (рис. 25,6). Нижний фланец камеры герметически на резиновом уплотнении крепится к верхнему фланцу опорной колонки камеры. Во фланцах предусмотрены антивибрационные отверстия.

Механизм подвижного контакта 6 (рис. 27) прикрепляется к средним фланцам путем навинчивания на него неподвижного контакта вышестоящего разрыва. Механизм верхнего разрыва камеры крепится двумя гайками 14. Неподвижный контакт нижнего разрыва навинчивается непосредственно на нижний фланец 9. Неподвижные контакты 8 при помощи стопорных болтов 12 с гайками и пружинными шайбами предохраняются от самоотвинчивания. В конической внутренней полости неподвижного контакта установлен тугоплавкий киритовый наконечник 10, закрепленный гайкой 7.

Механизм подвижного контакта камеры (рис. 29) собран в цилиндрическом латунном корпусе 7 и состоит из медного подвижного контакта 8, завальцованного в поршне 15. имеющем два поршневых кольца, пружины 11, головки 12 с резьбой для навинчивания неподвижного контакта, скользящих ?-образных контактов 3 с пружинами 5 и изолирующими подкладками 4, крышки 1 с крепящими ее штифтами 2, кольца нижнего 6, резинового буфера 9 и верхнего кольца 10. Скользящие ?-образные контакты добираются в три ряда, образуя три розетки, в каждой из которых 15 скользящих контактов.

Разрывы гасительной камеры выключателей завода «Уралэлектроаппарат»

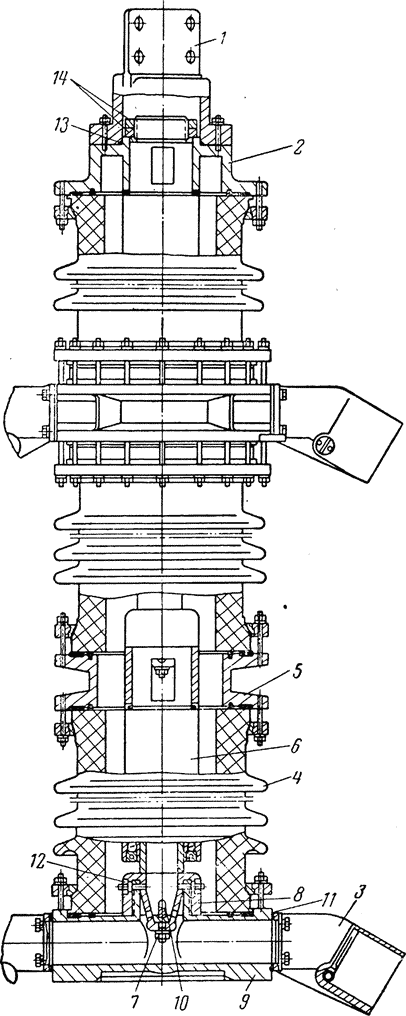

Рис. 27. Разрывы гасительной камеры выключателей завода «Уралэлектроаппарат».

С помощью шпилек 13 и совмещаемых с ними двух выступов А на корпусе 7 фиксируется положение механизма подвижного контакта относительно фланца камеры, в котором для этой цели имеются специальные вырезы. В корпусах 7, устанавливаемых в нижних разрывах гасительной камеры, выполняются два отверстия 14, диаметр которых выбирается на заводе-изготовителе при регулировке одновременности размыкания контактов камеры и составляет обычно 3—7 мм.

Выхлопной козырек гасительной камеры выключателей завода „Уралэлектроаппарат“

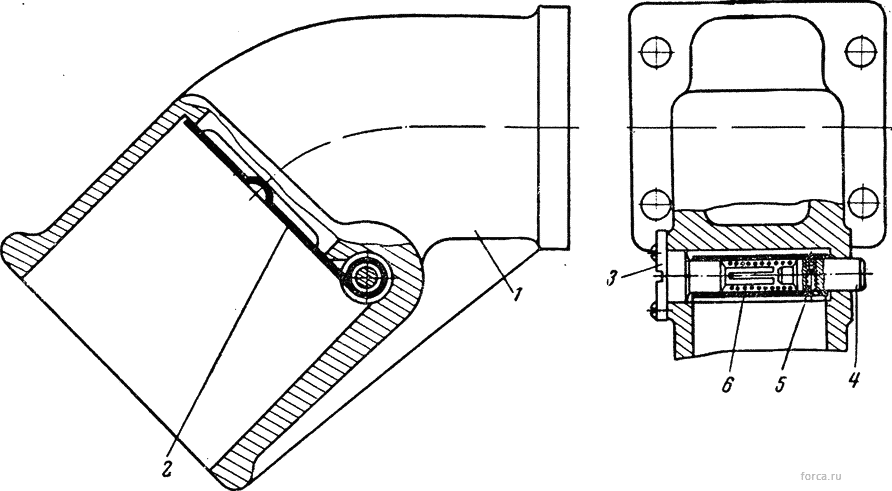

Рис. 28. Выхлопной козырек гасительной камеры выключателей завода „Уралэлектроаппарат“.

разных контактов, корпуса 7 и головки 12 (рис. 29) гальванически серебрятся.

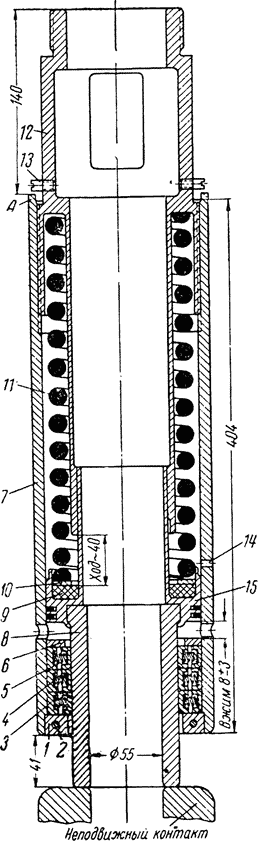

Рис. 29. Механизм подвижного контакта камеры выключателей завода «Уралэлектроаппарат».
