Контакторы типа V-Contact для среднего напряжения - это аппараты, которые служат для цепей переменного тока и обычно используются для управления фидерами, для которых требуется большое количество операций в час. Они пригодны для включения и защиты двигателей, трансформаторов и конденсаторных батарей компенсации реактивной мощности. При оборудовании надлежащими предохранителями, контакторы можно использовать в цепях с уровнями мощностей до 1000MBA. Электрический срок службы контакторов V-Contact установлен для категории AC3, 100 000 циклов включение-отключения тока 400 A.
Контакторы - моноблок из смолы, содержащий следующие компоненты:
Вакуумные дугогасительные камеры
Оборудование привода
Управляющий электромагнит
Мультивольтажный блок питания
Аксессуары и вспомогательные контакты Контакторы V-Contact изготавливаются в следующих вариантах исполнения:
V7 для напряжения до 7,2 кВ
V12 для напряжения до 12 кВ
Имеются оба исполнения, оборудованные приводом с электрической или механической защелкой. Контакторы V-Contact механически взаимозаменяемы с целой серией выключателей „АББ". Поэтому в одинаковые шкафы КРУ могут быть размещены оба типа аппаратов.
Для реализации компактного КРУ UniGear типа ZVC также используются одинаковые основные компоненты контакторов V-Contact. Специфические характеристики и соответствующие применения указаны в главе 5.
Привод с электрической защелкой
Включение главных контактов достигается с помощью управляющего магнита. Отключение выполняется благодаря действию возвратной пружины. Контактор остается во включенном положении, если электромагнит остается под напряжением и отключается автоматически при снятии вспомогательного напряжения.
Привод с механической защелкой
Речь идет о механическом устройстве, которое после включения контакторов удерживает контактор включенным, когда катушка привода уже без напряжения.
Устройство механической защелки включает в себя отключающий расцепитель мгновенного действия, кнопки отключения и устройство расцепления в случае отключения предохранителем.
Предохранители
Контактор оснащается предохранителями среднего напряжения для защиты фидеров. Согласованность между контактором, предохранителями и элементами защиты гарантируется в соответствии со стандартами CSN EN 60470 (lEC 60470) для аппарата в классе „C".
Держатели предохранителей обычно предназначены для установки комплекта трех предохранителей среднего размера с типом расцепителя в соответствии со следующими стандартами:
DIN 43625
BS 2692
Можно использовать следующие предохранители:
Тип согласно DIN с длиной 192, 292 и 442 мм
Тип согласно BS с длиной 235, 305, 410, 454 и 553 мм Держатели предохранителей оснащены устройством для автоматического отключения, даже при срабатывании одного предохранителя. То же оборудование не позволит включить контактор, когда отсутствует хотя бы один предохранитель.
Ряд предохранителей „АББ" для защиты трансформаторов имеет типовое обозначение CEF, а ряд с типовым обозначением CEM предназначен для защиты двигателей и конденсаторов.
Трансформатор напряжения
Контактор может быть оснащен двухполюсным трансформатором напряжения с комплектом защитных предохранителей. Трансформатор напряжения используется для питания катушек привода контактора. Кроме питания контакторов он может также предоставлять питание для других компонентов КРУ (светильников, сигнальных устройств, вспомогательных реле и т.п.) до максимальной мощности 50 ВА.
Электрические характеристики
Номинальное напряжение | |кВ | 3 | 6 | 10 |
Наибольшее рабочее напряжение | кВ | 3,6 | 7,2 | 12 |
Номинальное кратковременное выдерживаемое напряжение переменного тока | кВ, 1 мин | 16 | 20 | 28 |
Номинальное выдерживаемое напряжение при грозовом импульсе | кВ | 40 | 60 | 60 |
Номинальная частота | Гц | 50-60 | 50-60 | 50-60 |
Ток термической стойкости | кА (1) | ...50 | ...50 | ...50 |
Номинальный динамический ток | кА | ...125 | ...125 | ...125 |
Выдерживаемый ток внутреннего дугового КЗ (2) | кА 1 сек | ...40 | .40 | .40 |
кА 0,5 сек | 50 | 50 | 50 | |
Максимальный номинальный ток контактора | A | 400 | 400 | 400 |
Максимальные нагрузки контакторов с предохранителями
Двигатели | кВт | 1500 | 3000 | 5000 |
Трансформаторы | кВА | 2000 | 4000 | 5000 |
Конденсаторы | кВАр | 1500 | 3000 | 4800 |
Максимальные токи нагрузки предохранителей
Фидер | Трансформаторы | Двигатели | Конденсаторы | |||
Номинальное напряжение | Предо- храни тель | Максимальная нагрузка | Предо- храни тель | Максимальная нагрузка | Предо- храни тель | Максимальная нагрузка |
3,3 кВ | 200 A | 160 A | 315 A | 250 A | 450 A | 360 A |
6 кВ | 200 A | 16I6A | 315 A | 250 A | 355 A | 285 A |
10 кВ | 200 A | 160 A | 200 A | 160 A | 200 A | 160 A |
Ограничен предохранителями
Выдерживаемое значения внутреннего дугового КЗ гарантируются в отсеках со стороны питания предохранителей (сборные шины и аппараты)оболочкой КРУ, а со стороны нагрузки (ввод) ограничивающими свойствами предохранителей.

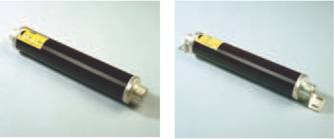

Предохранитель согласно стандарту BS
Стандарты
CSN EN 60470 (IEC 60470) и IEC 60632-1 для контактора CSN EN 60282-1 (IEC 60282-1) для предохранителя
Предохранитель согласно стандарту DIN
