Автоматические передающие системы используются для обеспечения максимальной длительности работы с непрерывной поставкой пользователям энергии. Это все возможно с использованием различных систем, основанных на различных видах техники. Самые распространенные из них указываются ниже с соответствующим средним временем передачи.

С задержкой: 1500 мсек.

Зависящий от остаточного напряжении:400-1200 мсек.

Синхронизированный (ATS): 200-500 мсек.

Высокая скорость (HSTS): 30-120 мсек.

Первые две системы являются самыми простыми и могут также быть выполнены с простой логикой и приборами. Гарантируют среднее время передачи и поэтому могут использоваться в устройствах, где отключение напряжения не особенно критическое. С другой стороны требуют следующие две системы (ATS - (Automatic Transfer System) - автоматическая передающая система и HSTS - (High Speed Transfer System) - передающая система с высокой скоростью) оборудования, основанного микропроцессорах с высоко сложной технологией. Они гарантируют высокую скорость передачи и используются на заводах, где перерыв технологического процесса особенно критичен. Передачи, которые не являются очень быстрыми, могли бы вызвать серьезные функциональные поломки или остановку собственно процесса. Компания „АББ" способна предложить все передающие системы от самых простых до самых сложных.

ATS

Устройство REF542plus может быть использовано в распределительном устройстве среднего напряжения для автоматического и ручного управления между двумя различными фидерами ввода. Время, необходимое для выполнения автоматической передачи с помощью устройства REF542plus находится в диапазоне 200 - 300 миллисекунд (включая времена управления выключателем). Данное время может изменяться в указанном диапазоне в зависимости от сложности передающей логики программного обеспечения.

КРУ, оснащенное REF542plus и надлежащим образом запрограммированное, представляет собой комплексную и эффективную систему, способную управлять передачей между одной питающей системой и системой альтернативной или же полностью автоматическим способом реконфигурировать сеть с двойного радиального распределения к простой системе. Такое же манипулирование с контролем можно также проводить вручную со станции дистанционного управления или с передней части КРУ обслуживающим персоналом.

Ручная передача означает выполнение прохождение параллельно: с помощью функции синхронизации управления (контроль синхронизации (synchro-check) - код 25) введенной с REF542plus, линии питания включаются одновременно с синхронизацией векторов напряжения, после этого обратно разъединяются, когда передача была выполнена. Для описанного применения не требуется дополнительное оборудование.

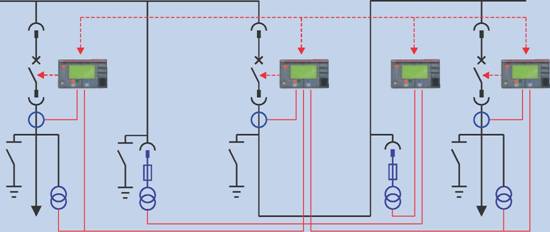

Однополюсная схема КРУ UniGear с применением архитектуры REF542plus, способного осуществлять автоматическую и ручную передачу (ATS), как и защиту КРУ и измерения.

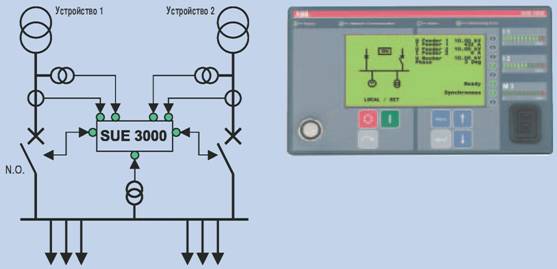

Система HSTS в конфигурации с двумя выключателями без секционирования сборных шин: Если обнаружено исчезновение напряжения в основном устройстве питания

распределительного устройства, то одновременно подаются команды на резервное устройства и отключение основного устройства.

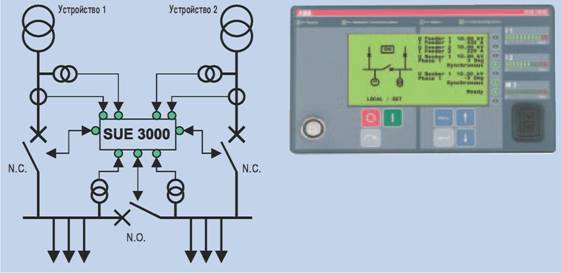

Система HSTS в конфигурации с тремя выключателями с секционированием сборных шин: Если обнаружено исчезновение напряжения в одном из двух устройств питания, то одновременно подаются команды включения секционного выключателя и отключения для

1.10

HSTS

HSTS система - (High Speed Transfer System - передающая система с высокой скоростью) является идеальным решением для критических промышленных процессов, где перерыв электроэнергии только для одного или двух циклов может вызвать остановку производственного процесса и серьезное повреждение оборудования. Данная система, которая полностью интегрирована в распределительное устройство, способна перевести распределение энергии от главного распределительного устройства на альтернативное аварийное питание в течение нескольких миллисекунд. Это предохранит от длительных и дорогостоящих остановок машин, повреждений производственного оборудования, а также потерь производственного времени при повторном запуске.

Система HSTS SUE 3000 позволяет достичь времени передачи, равной 100 мсек. при использовании всех обычных выключателей и 30 мсек. с вакуумными выключателями VM1 с магнитным актуаторным приводом с высокоскоростными исполнениями до 1250 A.

распределительного устройства без напряжения.
