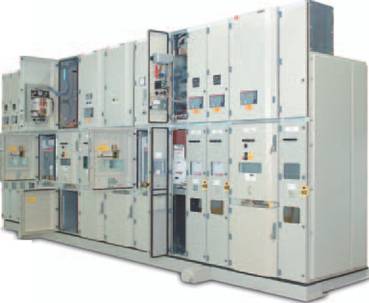

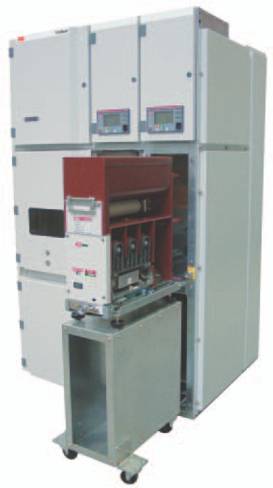

Ряд UniGear расширен компактной ячейкой контакторов с предохранителями. Она использует вакуумные контакторы и специально спроектирована для коммутации двигателей, трансформаторов и конденсаторных батарей для номинального напряжения до 7,2 кВ и номинальных токов до 400 A. Благодаря использованию предохранителей в качестве главного средства защиты может использоваться в установках с токами короткого замыкания до 50 кА.

Данная ячейка позволяет комбинацию максимального использования всех компонентов с минимальными размерами, которые сегодня имеются в распоряжении на рынке для КРУ среднего напряжения. Инновационное интегрирование компонентов предлагает решение с минимальной массой и застроенной поверхностью, позволяющее эффективное использование пространства в электрической установке. Самой наглядной характеристикой данной ячейки является ее необыкновенная компактность, только 325 мм. Поэтому она находит идеальное применение в установках с большим количеством выводов с контактором или в ситуациях с очень ограниченным пространством.

Использование контакторных ячеек с предохранителями является более выгодным, чем использование выключателей, если требуется ежедневное выполнение высокого количества коммутационных циклов. Использованные в контакторе дугогасительные вакуумные камеры гарантируют очень высокое количество коммутационных циклов включение - отключение при нормальных условиях нагрузки и с максимальным номинальным сквозным током короткого замыкания 6 кА.

Электрический срок службы контакторов определен в категории AC3 на 100 000 коммутационных циклов (включение - отключение) с током 400 A. Использование защитных предохранителей среднего напряжения сильно ограничивает энергию тока короткого замыкания через контактор и позволяет их использовать даже в установках с высокими токами короткого замыкания.

Данная характеристика также помогает предохранить изоляцию и повысить электрический срок службы кабелей и присоединенного оборудования. По той же причине в ячейках КРУ для силовых кабелей можно применять заземлитель со сниженной включающей способностью по сравнению с остальными компонентами КРУ, но пригодного для тока короткого замыкания, достигаемого на стороне нагрузки предохранителей.

Ограничивающие свойства предохранителей позволяют также использовать кабели со сниженным сечением для присоединения между распределительным устройством и защитным оборудованием (может быть получено снижение от 60 до 80 %), что приводит к значительному снижению затрат.

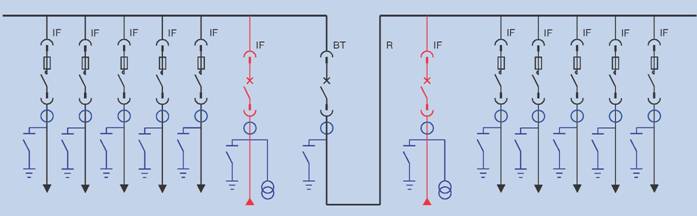

Ячейка может быть соединено напрямую с главным распределительным устройством с возможностью расширения с обеих сторон КРУ. Гарантируются одинаковый порядок действий при управлении и техническом обслуживании, а также установка к стене.

Стандарты

Ограничено предохранителями

Выдерживаемое значения внутреннего дугового КЗ гарантируется в отсеках со стороны питания предохранителей (сборные шины и аппараты) конструкцией распределительного устройства, а со стороны нагрузки(ввод) ограничивающими свойствами предохранителей.

CSN EN 60470 (IEC 60470) для контактора CSN EN 60282-1 (IEC 60282-1) для предохранителя

Электрические характеристики

Максимальные характеристики контакторов с предохранителями

Максимальные токи нагрузки предохранителей
