Внедрение цифровой техники в электрическое измерение и приборы защиты значительным образом изменило эксплуатационные свойства, требуемые от трансформаторов.

Измерительные датчики

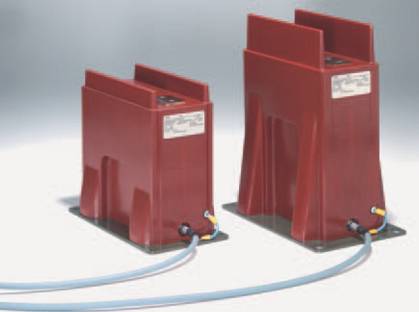

По сравнению с обычными системами аналоговые входные уровни приборов были значительно снижены. По этой причине компания „АББ" ввела новый ряд датчиков, которые оптимально покрывают характеристики новой генерации приборов. Коммутационное распределительное устройство UniGear может быть оснащено датчиками типа KEVCD до 2500 A. Их размеры соответствуют требованиям стандарта DIN 42600 для узкого типа в исполнении среднего размера. Токовые датчики и датчики напряжения или только датчики напряжение могут быть встроены одновременно в одну и ту же оболочку из смолы. Туда же может быть встроен емкостной делитель напряжения для подключения к устройству сигнализации напряжения.

Характеристики датчиков

Линейная чувствительность во всем диапазоне измерения

Отличная частотная характеристика

Отсутствие гистерезиса

Высокая степень невосприимчивости к электромагнитным помехам

Один прибор для защитного и измерительного оборудования

Кл. 1 - общий класс измерения (датчики и многоцелевая ячейка)

Любое короткое замыкание или обрыв вторичной цепи не вызывает поломку

Выходной сигнал остается очень низкий даже в ситуации первичного повреждения

Не требуются блоки испытательных выводов

Подсоединение датчика к измерительному и защитному прибору выполнено с помощью экранированных кабелей и проводов.

Преимущества, предоставляемые датчиками

Улучшение настройки селективности

Более эффективная локализация повреждения

Уточнение анализа повреждения

Упрощение прикладных задач

Наиболее быстрое и наименее дорогостоящее модифицирование и улучшение распределительного устройства

Простое и безопасное техническое обслуживание

Снижение поломок в измерительном и защитном оборудовании

Повышенная безопасность для обслуживающего персонала благодаря отсутствию высоких наведенных токов и напряжения во вторичных цепях

Оптимизация программ технического обслуживания

Снижение времени контроля и испытания

Снижение количества запасных частей

Датчик тока

Датчик тока состоит из катушки Роговского без ферромагнитного сердечника. Катушка состоит из однородной обмотки на закрытом немагнитном сердечнике постоянного сечения. Наведенное напряжение во вторичном контуре прямо пропорционально изменению производной тока. Многоцелевое устройство интегрирует сигнал для получения значения тока.

Датчики соответствуют стандарту CSN EN 60044-8 (IEC 60044-8).

Датчик напряжения

Датчик напряжения состоит из омического делителя, с

помощью которого считывается сигнал.

Омический элемент состоит из стержня, изготовленного

из керамического материала.

Выходной сигнал - это напряжение, прямо

пропорциональное первичному напряжению.

Многоцелевое устройство производит измерение,

используя коэффициент деления.

Датчики соответствуют стандарту CSN EN 60044-7 (IEC

60044-7).

Омический делитель

Катушка Роговского

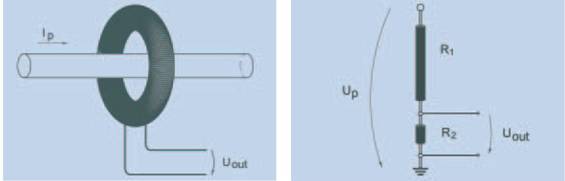

Выходной сигнал (Uout) - это напряжение (150 мВ при 50 Гц и 180 мВ при 60 Гц) пропорциональное производной тока (Ip); ток получается интегрированием сигнала.

Выходной сигнал (Uout) - это напряжение, прямо пропорциональное первичному напряжению (Up). Соотношение передачи - 10 000/1.

Характеристики датчиков тока

Без эффекта насыщения

Точное измерение, также как при токах короткого замыкания

Обмотка датчика может остаться разомкнутой, даже если КРУ находится в эксплуатации

Диапазон от 0 до 2500 A покрывается всего две катушки

Характеристики датчиков напряжения

Нет явления феррорезонанса

Делитель не подвергается воздействиям постоянных составляющих

Датчик может оставаться подсоединенным даже во время испытаний КРУ напряжением промышленной частоты

Диапазон от 0 до номинального напряжения 25 кВ покрывается одним делителем
