Страница 20 из 31

Типовые ячейки и технические данные

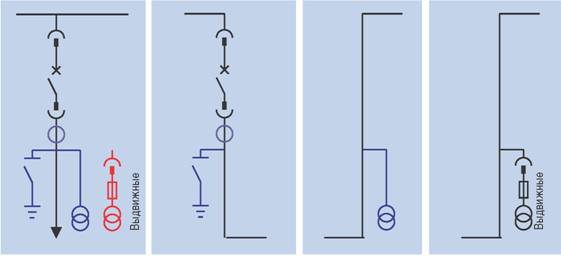

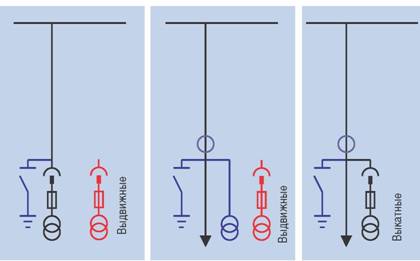

Однополюсная схема типовых ячеек

Типовые ячейки UniGear 550

IF - Ввод/вывод шин

BT - Секционирование сборных R - Подъем шин

RM - Подъем шин с измерением

M - Измерение

IFD - Прямой ввод/вывод

IFDM - прямой ввод/вывод с измерением

12-17,5 кВ Ширина устройства550 мм
Номинальный ток (A)-6301250
IFВвод/вывод
IFMВвод/вывод с измерением
BTСекционирование сборных шин
RПодъем шин
RMПодъем шин с измерением
MИзмерение
IFDПрямой ввод/вывод
IFDMПрямой ввод/вывод с измерением
DFС выключателем нагрузки

Глубина(мм) 1340

Высота (мм) 2200 - (1) 2595 с более высоким приборным отсеком)

Высота с каналом сброса газа (мм): 2675

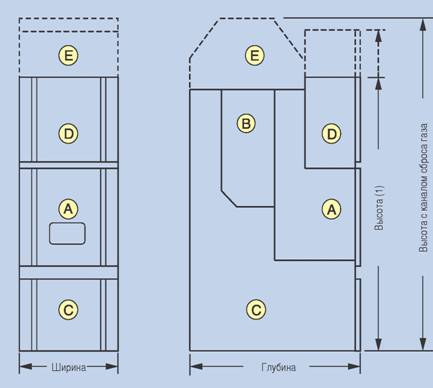

габариты

Отсеки устройства

A Аппарат B Сборные шины C Ввод D Приборы E Канал сброса газа
