Последней новинкой в большом ряду изделий UniGear является шкаф под названием IniGear 550, который обладает всеми конструкционными характеристиками стандартного шкафа.

UniGear 550

UniGear 550 имеется в распоряжении до максимального тока шкафа 1250 A. Выключатель предназначенный для данного изделия называется Vmax/L. Характерной особенностью шкафа является его размер. В действительности его ширина только 550 мм, что делает его очень компактным и флексибильным изделием. Шкаф был сконструирован таким образом, что он может быть присоединен прямо к стандартному шкафу. Собственно имеет одинаковые общие размеры (высоту и глубину) и одинаковые общие сборные шины до максимального значения тока 4000 A. Также данный шкаф можно установить к стене. Всю деятельность, связанную с введением в эксплуатацию и техническим обслуживанием можно осуществлять непосредственно с передней стороны. Доступ к пространству кабелей особенно выгоден для простого демонтажа нижней части отсека выключателей. Благодаря этому способу доступность увеличится. В качестве стандартного решения можно присоединить максимально три однофазных кабелей для фазы (максимальное сечение - 185 мм²), или два кабеля для фазы (максимальное сечение 300 мм²).

Соединительная высота кабелей по отношению к полу составляет 600 мм.

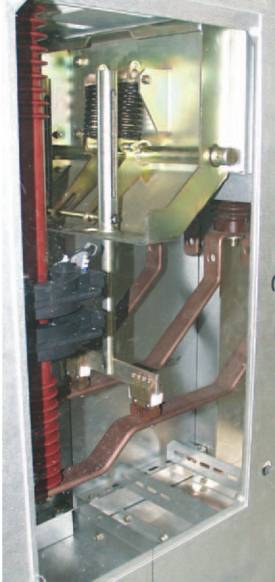

UniGear 550 использует тороидные трансформаторы в качестве стандартного решения, которые прикреплены на „стержне трансформаторов тока". В качестве выбираемого решения они могут быть вставлены на рельсе DIN. Шкаф был сконструирован таким образом, чтобы можно было вставить жесткие трансформаторы напряжения, размещенных в передней части шкафа. Сигнализация емкости для индикации наличия напряжение присоединена непосредственно к изоляторам, которые поддерживают сборные шины на стороне кабелей. В кабельном отсеке можно поместить также разрядник перенапряжения.

Коммутационное распределительное устройство UniGear 550 оснащено разнообразными блокировками и аксессуарами, необходимыми для гарантирования самого высокого уровня безопасности и надежности для установки и обслуживания.

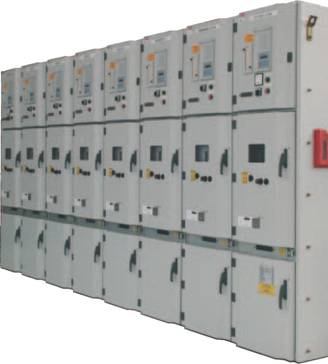

Коммутационное распределительное устройство UniGear 550

Устройство UniGear было подвержено всем испытаниям, требуемым международными стандартами (IEC) и местными стандартами (напр. китайский стандарт GB и российский стандарт ГОСТ).

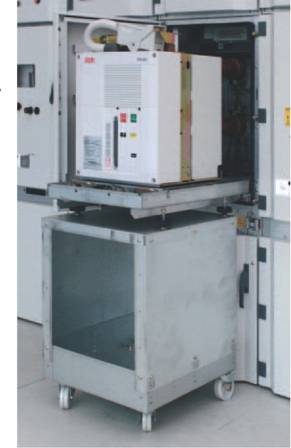

UniGear 550 с выкаченным выключателем

Кроме того, UniGear 550 завершает серия сертификатов, требуемых инструкциями основных морских регистров (LR, DNV, RINA, BV и GL) для их применения в морских установках.

В соответствии со стандартом IEC 62271-200 UniGear 550 определяется следующим образом:

PM (Металлические перегородки): т.е. оно оснащено металлическими перекрытиями и перегородками между рабочими частями и открытым отсеком.

LSC2B (Потеря непрерывности работы): работа сборной шины и кабельного отсека гарантирована, когда необходимо осуществлять нормальное техническое обслуживание в одном из отсеков главной цепи (например, отсеке выключателя).

IAC AFLR (классифицированный для внутренних дуговых КЗ): UniGear 550 классифицирован как IAC AFLR, т.е. доступный с передней стороны, боковой и задней стороны с учетом пяти критерий во время испытаний внутренних дуговых КЗ.

2.1

Электрические характеристики

Номинальное напряжениекВ101015
Наибольшее рабочее напряжениекВ121217,5
Номинальное кратковременное выдерживаемое напряжение переменного токакВ 1 мин284238
Номинальное выдерживаемое напряжение при атмосферном импульсекВ759595
Номинальная частотаГц50-6050-6050-60
Номинальный ток термической стойкостикА 3 сек...31.5...31,5...31,5
Номинальный динамический токкА...80...80...80
Выдерживаемый ток внутреннего дугового КЗкА 1 сек...31,5.31,5.31,5
Номинальный ток сборных шин (1)A630...4000630...4000630...4000
Номинальный ток присоединенийA630 - 1250630 - 1250630 - 1250

(1) До 4000 A, если соединено с остальными устройствами UniGear

Данные ячейки спроектированы для оборудования следующими аппаратами:

Тороидальными трансформаторами тока (стандарт)

Блочными трансформаторами тока (опция)

Проходными трансформаторами тока (опция)

Тороидальные трансформаторы тока

Благодаря новым цифровым защитным и измерительным приборам может быть легко расширено использование измерительных приборов низкой мощности также для распределительных устройств первичного распределения. Данные трансформаторы тока расположены на стержне внутри коммутационного распределительного устройства (стержень трансформаторов тока) и над зажимами кабелей, чтобы на них не оказывали влияние: количество кабелей, сечение и тип присоединения. Данные стержни трансформаторов тока спроектированы для оснащения максимально двумя трансформаторами тока на фазу (измерение и защита) со следующими требованиями к размерам:

Максимальный внутренний диаметр: 30 мм

Максимальный наружный диаметр: 190 мм

Максимальная высота: 80 мм

Тороидальный трансформатор тока

Тороидальный трансформатор тока

Блочные трансформаторы

В качестве альтернативы к вышеуказанным трансформаторам тока возможно применения одноцелевой конструкции комплекта фазных блочных трансформаторов тока, датчиков тока и комбинированных датчиков.

В случае необходимости, их использование требуется только для небольшого количества устройств, таких как коммерческое измерение на вводных фидерах (класс 0,2), дифференциальная защита на фидерах трансформатора и т.д.

Использование блочных трансформаторов позволит, в каждом случае, применить тороидальные трансформаторы тока на кабелях.

Блочный трансформатор тока

Блочный трансформатор тока

Проходные трансформаторы тока

В большей части рынки и особенно там, где имеет место сильное влияние концепции BS, широко расширено использование проходных трансформаторов тока.

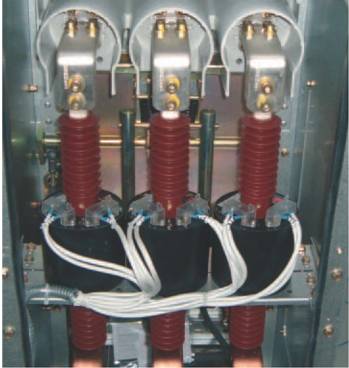

Проходной трансформатор тока

Проходной трансформатор тока

Заземлитель ST1-UG

Шкаф 550 оснащен заземлителем типа ST1-UG. Аппарат представляет собой патентованный коммутатор с прямолинейным движением.

Он оснащен приводом мгновенного включения с высокой скоростью и рассчитан для включения на короткое замыкание при номинальном значении тока короткого замыкания.

Скорость при мгновенном включении не зависит от обслуживающего персонала. Коммутатор оснащен ножом заземлителя, который соединяет три фазы с помощью стержней заземления, размещенных на медных шинах системы кабельного соединения.

Заземляющие шины электрически соединяются с землей сплетенным медным проводом. Заземлитель имеет мгновенный механизм включения, который функционирует независимо от вращения ведущего вала.

Скорость включения и момент не зависят от движения механизма управления.

При отключении пружины механизма не влияют на скорость отключения контактов. Заземлитель управляется ручным рычагом.

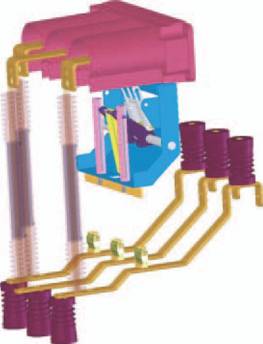

Заземлитель ST1-UG

Заземлитель был испытан двумя операциями включения при 100 % номинального включающего тока короткого замыкания.

Аппарат оснащен вспомогательными выключателями для сигнализации отключенного и включенного положения, управляемыми стержневым механизмом.

По требованию возможно следующее:

Блокирующий магнит

Замки с ключом для отключенного и включенного положения

Висячий замок

ST1-UG в ячейке
