Общие положения

Внутреннее дуговое КЗ в установке КРУ обычно вызывается проникновением постороннего тела в шкаф или повреждением какого-либо составляющего элемента. От дуги возникает бурный рост тепла и давления, создающий обычно большую опасность для КРУ и обслуживающего персонала.

Соответствующая дуговая защитная система защищает подстанцию от внутреннего дугового КЗ минимизацией времени горения дуги, предупреждая нагревание и повреждение. Это минимизирует материальный ущерб и позволяет беспрепятственно и безопасное восстановить распределение энергии. Система также может получить экономию средств даже до случаев возникновения внутреннего дугового КЗ. Так как устаревшее распределительное устройство более подвержено внутренним дуговым коротким замыканиям, дуговая защита эффективно продлит срок его службы и также повысит использование инвестиций. А главное, что важнее всего, данная технология может помочь сохранить жизни.

Применение и свойства

Источником дуги могут быть пробои изоляции, неправильная работа устройств, неисправные соединения сборных шин или кабельные соединения, перенапряжение, коррозия, загрязнение, влажность, ферорезонанс (инструментальные трансформаторы), a также старение в результате электрической нагрузки. Большинства данных причин возникновения внутреннего дугового КЗ можно избежать при достаточном техническом обслуживании. Однако, несмотря на проведенные меры предосторожности, ошибки людей могут приводить к внутренним дуговым КЗ.

Время является критическим, когда речь идет об определении и минимизировании воздействий электрической дуги. Внутреннее дуговое КЗ, которое длится 500 мсек. может привести к крупному повреждению установки. Если время горения дуги меньше 100 мсек., то повреждение часто меньше, а если дуга погаснет в течение 35 мсек., то ее воздействие почти незначительно. Обычно используемые защитные реле недостаточно быстрые для обеспечения безопасного времени для устранения неисправности. Время действия реле максимального тока, управляющего вводным выключателем, может, например, иметь задержку на сотни миллисекунд из- за селективности. Данной задержке можно помешать путем установки системы дуговой защиты. Общее время отключения повреждения может быть снижено до 2,5 мсек., плюс время отключения выключателя.

Кроме того, при повреждениях кабельного отсека благодаря применению дуговой защиты могут быть исключены повторные включения.

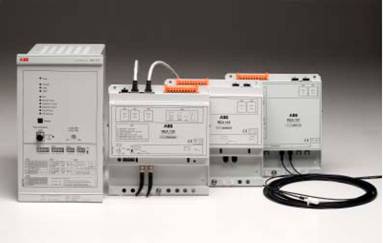

компоновка с REA 101

Рис.: 8: Типичная компоновка с REA 101 и субблоками 103

Рекомендуемые изделия

Дуговая защитная система REA 101 с ее составными ячейками REA 103, REA 105 и REA 107 спроектирована, чтобы использовать для защиты распределительных устройств среднего и низкого напряжения с воздушной изоляцией. Центральное устройство типа REA 101 действует самостоятельно или вместе с остальными устройствами REA 101.

REA 101

REA - это самая быстрая защитная система от дуги на рынке, обеспечивающая время до 2,5 мсек. REA оснащена быстрым интегрированным элементом, считывающим максимальный ток, а таким образом работает независимо от остальных защитных устройств линии. Защитные реле линии REF 610 содержат оптическую защитную функцию от дуги для отсека линии.

Указатель

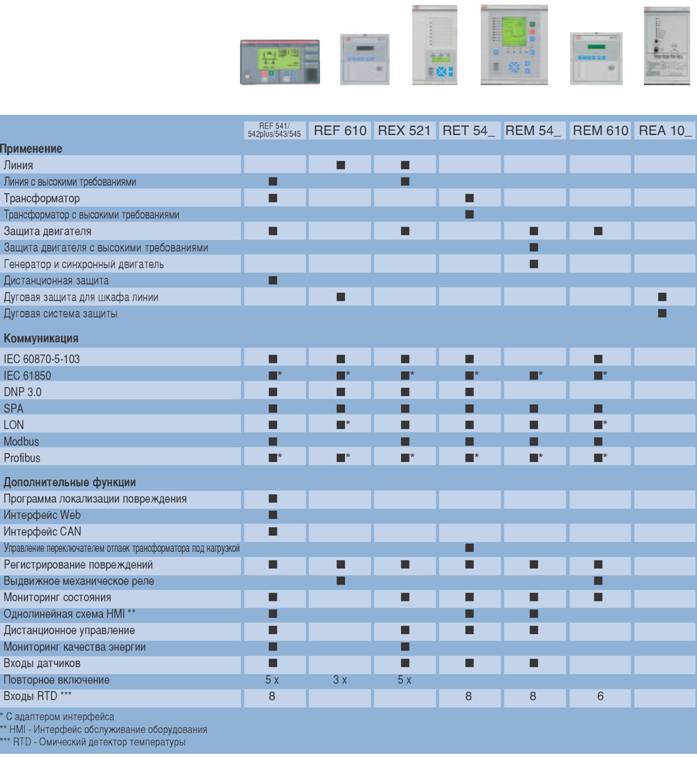

Указатель защит от дуги

Для более подробной информации в распоряжении имеются технические инструкции на http://www.авв.com/substationautomation
