UniGear ZS1 КРУ АББ - Типовые испытания UniGear ZS1 КРУ АББ

Страница 5 из 31

КРУ UniGear было подвержено всем типовым испытаниям, требуемым стандартами CSN, международными стандартами IEC и стандартам ряда стран (напр. китайский стандарт, GB и российский стандарт ГОСТ). Кроме того, были проведены испытания, требуемые основными морскими регистрами (LR, DNV, RINA, BV и GL) для применения распределительного устройства на морских установках.

Кроме того, каждое КРУ подвергается приемо-сдаточным испытаниям на заводе-изготовителе перед поставкой. Целью данных испытаний является проверка функционирования распределительного устройства, Испытание на устойчивость к основанная на специфических характеристиках каждого электрической дуге исполнения.

Типовые испытания:

Электродинамическая и термическая стойкость к токам КЗ

Нагрев главных цепей номинальным током и измерение сопротивления

Испытания электрической прочности изоляции главных и вспомогательных цепей

Включающая и отключающая способность аппаратов

Включающая способность заземлителя

Механическое функционирование

Типовые испытания по требованию морских регистров:

Высокая температура окружающего воздуха (45 °С)

Наклон

испытание вибрацией

Вибрация

Приемо-сдаточные испытания на заводе- изготовителе:

Визуальный осмотр и проверка

Механическое оперирование

Проверка кабельной проводки

Электрическое оперирование

Испытания электрической прочности изоляции

Измерение сопротивления главных цепей

Типовые испытания:

Электродинамическая и термическая стойкость к токам КЗ

Испытание доказывает, что главные силовые и заземляющие контуры выдерживают нагрузку, вызванную прохождением тока короткого замыкания, без какого бы то ни было повреждения. Следует обратить внимание на то, что испытанию подвергаются как заземляющая система выдвижного аппарата, так и заземляющие шины распределительного устройства. Механические и электрические свойства системы сборных шин, верхних и нижних присоединений не подвержены изменениям в случае короткого замыкания.

Нагрев главных цепей номинальным током

Испытание осуществляется при значении номинального тока ячейки распределительного устройства и доказывает, что внутри ячейки нет превышения допустимой температуры. Во время испытания контролируется как распределительное устройство, так и аппараты, которые могут в нем размещаться (выключатели, контакторы, разъединители). Аппарат, подвергаемый испытанию на открытом воздухе способен выдержать более высокие номинальные токи по сравнению с аппаратом, помещенным в ячейку распределительного устройства. Поэтому номинальный ток аппарата зависит от характеристик распределительного устройства и от соответствующей системы охлаждения (естественной или принудительной).

Электрическая прочность изоляции

Данные испытания проверяют способность распределительного устройства выдерживать нормированное напряжение грозового импульса и напряжение переменного тока промышленной частоты. Испытание напряжением переменного тока осуществляется как типовое испытание, а также во время приемо-сдаточных испытаний на каждой изготовленной ячейке распределительного устройства.

Включающая и отключающая способность аппаратов

Все аппараты (выключатели, контакторы и выключатели нагрузки) подвергаются коммутационным испытаниям при номинальном токе и токе короткого замыкания. Кроме того, они также подвергаются отключению и включению емкостной и индуктивной нагрузок, конденсаторных батарей и кабельной линии.

Включающая способность заземлителя

Заземлитель распределительного устройства UniGear можно включать на ток КЗ. В действительности заземлитель обычно блокируется для предупреждения такого случая. Однако если это произойдет по каким- либо причинам, обслуживающий персонал установки будет полностью защищен.

Механическое оперирование

Испытания механического ресурса всех частей доказывают надежность аппаратов. Общий опыт в электротехнической отрасли показывает, что механические неисправности являются одними из самых обычных причин аварий в установке. Распределительное устройство и содержащиеся в нем аппараты испытаны произведением большого количества операций - более высокого, чем количество операций обычно производимых в установке во время эксплуатации. Кроме того, компоненты распределительного устройства являются составной частью системы программы качества и регулярно подвергаются испытаниям на механический срок службы для проверки того, что качество является идентичным с качеством компонентов, подверженных типовым испытаниям.

Типовые испытания по требованию морских регистров:

• Высокая температура окружающего воздуха

Обычно, условия эксплуатации электрических аппаратов на морских объектах более тяжелые, чем на суше. Температура, конечно же, является одним из факторов. Поэтому морской регистр требует, чтобы распределительное устройство могло эксплуатироваться при более высоких температурах окружающего воздуха(45 °С и выше), чем температуры требуемые стандартами IEC, CSN, ГОСТ и т.п.

• Наклон

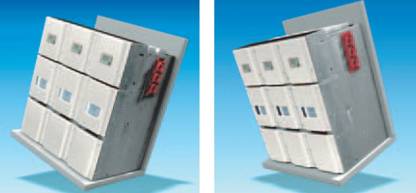

Испытание наклоном

Испытание на вибрацию

Проводится испытание на наклоненном до 25° положении распределительного устройства (поочередно в каждую из четырех сторон) при управлении аппаратами (выключатель, контактор и заземлитель) в течение установленного времени. Испытание доказывает, что распределительное устройство способно выдержать эти экстремальные условия эксплуатации, а также что все содержащиеся аппараты могут управляться без проблем и без повреждения.

• Вибрация

Надежность и устойчивость распределительного устройства UniGear была окончательно подтверждена результатами испытания на механические нагрузки, вызванные вибрациями. Условия эксплуатации на морских установках и платформах требуют, чтобы распределительное устройство можно было эксплуатировать в среде, сильно подверженной вибрациям, какими являются вибрации, вызванные ведомыми двигателями на палубе больших судов или на буровом оборудовании нефтяных буровых платформах. Распределительное устройство прошло испытание на вибрацию в диапазоне частоты от 2 до 100 Гц и с импульсом:

амплитудой 1 мм в диапазоне частоты от 2 до 13,2 Гц.

амплитудой ускорения 0,7 г в диапазоне частоты от 13,2 до 100 Гц.
