С принятием IEC 62271-200 были введены новые аспекты в части новых определений и новой классификации распределительных устройств среднего напряжения.

Одним из самых значительных изменений, введенных в данной версии стандарта, является то, что была полностью отменена классификация распределительного устройства на КРУ в металлической оболочке, КРУ с перегородками и с отсеками.

Пересмотр правил классификации распределительного устройства базировался на точке зрения пользователя, в частности на таких аспектах, как эксплуатация и техническое обслуживание распределительного устройства, соответствующих потребностям и ожиданиям для надлежащего управления распределительной станцией от установки до демонтажа.

В данной связи в качестве основного параметра для пользователя была выбрана потеря непрерывности эксплуатации.

В соответствии с актуализированными правилами комплектное распределительное устройство UniGear может быть определено следующим образом:

Отсек с доступом, управляемым блокировкой

Отсек, содержащий части под высоким напряжением и открываемый для обычного управления и/или технического обслуживания, доступ в который управляется единой конструкцией КРУ и аппаратуры управления.

Отсек с доступом, зависящим от порядка действий

Отсек, содержащий части под высоким напряжением и открываемый для обычного управления и/или технического обслуживания, доступ в который управляется соответствующими действиями, объединенными с блокировкой.

LSC2B

Сборная шина, ввод и отсеки аппаратов физически и электрически отделены.

Это - категория, которая определяет возможность сохранения остальных отсеков или функциональных элементов под напряжением при открывании отсека главной цепи.

Класс перегородок

Распределительное устройство и аппаратура управления в металлической оболочке с заземляемыми сплошными металлическими перегородками и/или шторками (при наличии) между открытыми для доступа отсеками и остальными частями главного контура. Металлические перегородки и шторки или их металлические части должны быть присоединены к заземляющей точке функционального элемента.

Отсеки

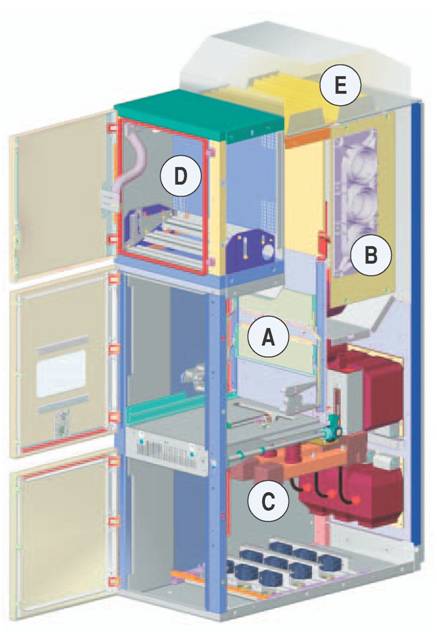

Каждая ячейка состоит из трех силовых отсеков: аппаратов (A), сборных шин (B) и ввода/вывода (C). Имеются два исполнения закрывания дверей отсека аппарата и подводящей линии - с болтами или с центральной рукояткой.

Каждая ячейка оснащена вспомогательным отсеком (D), где находятся все приборы и кабельная проводка. Распределительное устройство устойчивое к внутреннему дуговому КЗ обычно оснащено каналом (E) для отведения газов, образуемых дугой. Ко всем ячейкам имеется доступ с передней стороны, и техническое обслуживание и манипулирование с оборудованием можно производить при монтаже КРУ к стене.

Секции разделены между собой металлическими перегородками.

Сборные шины

Отсек сборных шин содержит главную систему сборных шин, присоединенную с помощью токоотводов к верхним проходным изоляторам с неподвижными разъемным контактам аппарата. Главные сборные шины изготовлены из электролитической меди. До 2500 A система образована плоскими сборными шинами; для токов от 3150 A до 4000 A использован специальный медный профиль. Обычно сборные шины защищены изоляционным материалом. Отсеки сборных шин распределительного устройства из нескольких шкафов могут быть отделены друг от друга перегородками.

Присоединение токоотвода

Для присоединения силовых кабелей отсек ввода/вывода (фидерный) включает в себя систему токоотводов к нижним проходным изоляторам с неподвижными разъемными контактами аппаратов. Присоединения токоотводов выполнены плоскими шинами из электролитической меди для всего диапазона токов, обычно защищенными изоляционным материалом.

Заземлитель

Каждый фидерный отсек может быть оснащен заземлителем для заземления кабеля. Такое же оборудование можно использовать для заземления системы сборных шин (шкаф измерения или шкаф с разъединителем).

Заземлитель может быть также установлен непосредственно на системе сборных шин в определенной ячейке (применение сборных шин). Заземлитель обладает включающей способностью. Аппарат управляется с передней стороны шкафа ручным или двигательным приводом. Положение заземлителя можно видеть с помощью указателя на передней стороне шкафа.

Заземляющие шины

Заземляющие шины изготовлены из электролитической меди. Они проходят через все шкафы распределительного устройства, благодаря чему гарантируют максимальную безопасность обслуживания и монтажа.

Изоляционные проходные изоляторы и шторки

Изоляционные проходные изоляторы, размещенные в отсеке аппарата, содержат неподвижные контакты для соединения аппарата с отсеком сборных шин или отсеком линии. Они являются однополюсными и изготовлены из эпоксидной смолы. Шторки - металлические и автоматически активизируются во время передвижения аппарата из испытательного/контрольного положения в рабочее и наоборот.

Кабели

Можно использовать одножильные и трехжильные кабели - максимально до двенадцати на фазу в зависимости от номинального напряжения, размеров ячейки и сечения кабеля.

Распределительное устройство можно монтировать у стены помещения распределительной станции, так как к кабелям осуществляется легкий доступ с передней стороны.

Канал для отвода газа

Канал для отвода газа размещается над распределительным устройством и проходит по всей его длине. Каждый отсек оснащен клапаном, размещенным в своей верхней части. Последний открывается под воздействием давления, которое возникает при дуговом перекрытии, что приводит к истеканию газа в канал. Обычно горячие газы и раскаленные частицы, возникающие при внутренних дуговых КЗ, должны удаляться из помещения. КРУ UniGear оснащено комплектом решений для удовлетворения всех требований, как в случае, когда отведение возможно непосредственно в конце распределительного устройства, или же когда оно требуются с передней или задней стороны.

Некоторые установки, например на судах, не позволяют отводить газы за пределы пространства, поэтому, для обеспечения безопасности обслуживающего персонала, а также в соответствии со стандартами, были осуществлены одноцелевые решения. Например, расширительные камеры, абсорбционные фильтры и продольно расположенные дымоходные трубы.

Оборудование фидерного отсека

Фидерный отсек каждой ячейки распределительного устройства может быть оснащен дополнительным оборудованием:

Трансформаторами тока и напряжения для измерения

Заземлителем шин

КОМПОНОВКА UniGear ZS1

Каналом в верхней части для соединения различных ячеек
