Каждая ячейка состоит из трех отсеков: аппаратов, сборных шин и ввода.

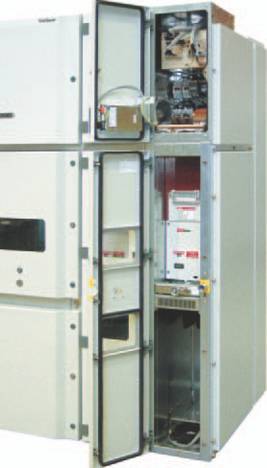

Доступ в отсеки аппаратов и ввода осуществляется с передней стороны через дверь каждого отсека. Закрытие дверей осуществляется с помощью болтов. Каждая ячейка оснащена вспомогательным отсеком, где помещены все приборы и кабельная проводка. КРУ устойчиво к внутренним дуговым КЗ и обычно оснащено каналом для отведения газов, образуемых дугой.

Ко всем ячейкам имеется доступ с передней стороны, и поэтому техническое обслуживание и рабочее манипулирование могут проводиться также и при монтаже КРУ к стене.

Отсеки разделены металлическими перегородками.

Интегрирование компонентов

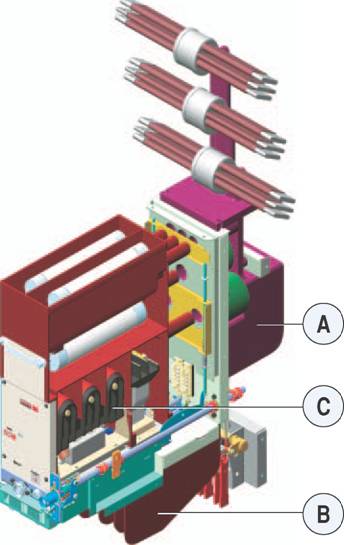

КРУ составлено вокруг трех основных функциональных конфигураций, состоящих из моноблоков из эпоксидной смолы, где включены все компоненты коммутационного распределительного устройства. Верхний блок (A) содержит всю систему присоединений (по направлению к главным сборным шинам, а также по направлению к кабельным зажимам) и неподвижные контакты (для присоединения контакторов к сектору сборных шин и ввода).

Нижний блок (B) образует изоляцию, требуемую между фазами на уровне кабельных зажимов и неподвижных контактов заземлителя.

Третий блок (C) представляет собой корпус выкатного контактора.

Отделения между отсеками аппаратов, сборных шин и ввода выполнены с помощью системы металлических шторок. Последние активизируются автоматически по время движения аппаратов из отключенного положения в рабочее положение и наоборот. В том случае, когда невозможно попадание на ячейку напряжения со стороны кабелей, нижняя разделяющая шторка может быть удалена. Даже в случае неправдоподобной подачи питания, безопасность обслуживающего персонала в каждом случае гарантируется, так как примененная блокировка позволяет открыть двери ячейки только после включения заземлителя силовых кабелей.

Трансформаторы тока обычно присоединяются к нижнему присоединению верхнего моноблока. Последние - тороидального типа полностью изолированные от систем высокого напряжения. Их можно заменить с передней части КРУ после извлечения контакторов и демонтажа системы защитных шторок. Ячейка может быть также оснащена тороидальными трансформаторами, размещенными на силовых кабелях в отсеке линии. Каждая ячейка может быть оснащена заземлителем для заземления кабелей. Заземлитель имеет включающую способность короткого замыкания до 12,5 кА, 1сек и с пиком 31,5 кА. Аппарат управляется с передней стороны вручную. Положение заземлителя можно определять с передней части ячейки с помощью указателя. Характеристики системы сборных шин, заземляющих шин и канала отвода газа такие же, как и характеристики остальных ячеек UniGear. Максимально можно использовать два одножильных и трехжильных кабелей на фазу, в зависимости от номинального напряжения и сечения кабелей.

Контактор

Аппарат предназначен для применения в данной типовой ячейке.

Моноблок из эпоксидной смолы (C) содержит соединения, залитые между верхними размыкаемыми контактами главной цепи, присоединения предохранителей, вакуумные дугогасительные камеры и, наконец, нижние размыкаемые контакты. В данной конструкции также размещены следующие компоненты: вакуумные дугогагасительные камеры, движущиеся части контактора, управляющий электромагнит, мультивольтажный блок питания и вспомогательные контакты. Контактор может быть оснащен приводом с электрической или механической защелкой. Кроме того, контактор может быть также оснащен двухполюсным трансформатором напряжения в комплекте с защитными предохранителями. Трансформатор напряжения используется для питания катушек привода контактора.

Контактор оснащен предохранителями среднего напряжения для защиты фидеров. Координация между контактором, предохранителями и защитой ячейкой гарантируется в соответствии со стандартом CSN EN 60470 (IEC 60470) для прибора класса C.

5.2

Моноблок также действует в качестве рамы держателей предохранителей и предназначен для установки одного или двух комплектов трех предохранителей на фазу обычного типа и размера бойка в соответствии со стандартом BS 2692 с максимальной длиной 454 мм. Контактор имеет автоматическое отключающее устройство, даже если имеется только один предохранитель. Также устройство предохранит контактор от включения, когда отсутствует хотя бы один предохранитель.

В отличие от аппаратов обычного отсека, где соединения вспомогательных цепей аппаратов с вспомогательным отсеком выполнены системой вилки штепсельная розетка с ручным соединением, контактор, предназначенный для данной ячейки, использует автоматическое соединительное устройство. Оно активизируется автоматически во время движения приборов из выкаченного положения в рабочее и наоборот.
