Выключатель нагрузки

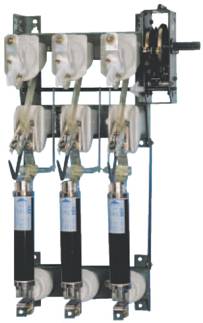

Ячейки DF оснащены выключателями нагрузки типа NAL. Данные ячейки используются для включения и защиты линий и трансформаторов или трансформаторов собственных нужд на электростанциях. Выключатели нагрузки NAL - это аппараты среднего напряжения с разрывом в воздухе, состоящие из рамы, на которой закреплены опорные изоляторы (верхние и нижние), контактная система (неподвижная и подвижная), а также контактные держатели (предохранителей или изолированных шин). Выключатель нагрузки оснащен двумя системами подвижных ножевых контактов. Главными контактами (через которые проходит нагрузочный ток во включенном положении выключателя) и дугогасительными контактами (через которые проходит ток во время отключения и включения). Данное решение означает, что главные контакты не подвергаются нагрузке при коммутации и поэтому электрические характеристики аппарата не изменяются. Во время отключения выключателей нагрузки в верхнем изоляционном цилиндре под воздействием поршня сжимается воздух. В моменте размыкания контактов, благодаря дутью сжатым воздухом, который истекает через специальное сопло, дуга охлаждается и деионизируется. Это приводит к постепенному повышению сопротивления дуги, что является решающим для ее гашения. Движение поршней синхронизировано с движением дугогасительных контактов выключателя нагрузки так, чтобы обеспечивался максимальный поток воздуха в моменте размыкания контактов, в результате чего было бы получено обязательное гашение дуги.
Ячейки могут быть оснащены выключателями нагрузки (ячейка выключателей нагрузки NAL) или выключателями нагрузки с предохранителями (ячейка выключателей нагрузки с предохранителями типа NALF). Выключатель нагрузки NALF оснащен механизмом автоматического отключения с помощью предохранителей, соответствующих стандарту DIN 43625. Ряд предохранителей „АББ" для защиты трансформаторов обозначаются CEF. Каждая ячейка оснащена заземлителем с включающей способностью для заземления кабелей.
Управление выключателями нагрузки, также как и заземлителем осуществляется с передней стороны ячейки КРУ с помощью ручного управления. За положением обеих аппаратов можно наблюдать через смотровое окно с безопасным стеклом непосредственно с передней части КРУ.
Ячейка может быть оснащена комплектом из трех трансформаторов тока или измерительных датчиков.
Каждая ячейка оснащена заземлителем с включающей способностью для заземления кабелей. Управление разъединителей также как и заземлителя осуществляется с передней стороны коммутационного распределительного устройства с помощью ручного управления. За положением обеих приборов можно наблюдать через отверстие непосредственно с передней части коммутационного распределительного устройства. Ячейка может быть оснащена комплектом трех трансформаторов тока или измерительными датчиками.
Ячейка DF состоит из двух отсеков среднего напряжения: сборных шин и линии. Ввод содержит как разъединитель, так и клеммы подсоединения силовых кабелей.
Разделение обеих отсеков наступает автоматически при включении заземлителя. Разъединительные шторки создают комплексное отделение неподвижных контактов выключателя нагрузки и предохраняют обслуживающий персонал от доступа к ним. Это позволяет производить техническое обслуживание кабелей и предохранителей, причем оставшаяся часть КРУ остается в эксплуатации. Выключатель нагрузки, заземлитель и двери доступа в отсек линии взаимно блокируются для гарантирования максимальной безопасности обслуживающего персонала и правильного манипулирования.
Каждая ячейка оснащена вспомогательным отсеком, где помещены приборы и вторичные цепи. Ко всем ячейкам возможен доступ с передней стороны, поэтому техническое обслуживание и действия по управлению могут проводиться и при установке коммутационного распределительного устройства у стены.
Стандарты
CSN EN 60265-1 (IEC 60265-1) Гост 17717-79 для выключателя нагрузки
CSN EN 60282-1 (IEC 60282-1) для предохранителя
1.11
Электрические характеристики
Номинальное напряжение | кВ | 10 | 15 | 20 | |
Наибольшее рабочее напряжение | кВ | 17,5 | 17,5 | 25 | |
Номинальное кратковременное выдерживаемое напряжение переменного тока | кВ 1 мин | 42 | 38 | 50 | |
Номинальное выдерживаемое напряжение при грозовом импульсе | кВ | 95 | 95 | 125 | |
Номинальная частота | Гц | 50-60 | 50-60 | 50-60 | |
Ячейка выключателей нагрузки NALF с предохранителями | |||||
Ток термической стойкости | кА (1) | ...25 | ...25 | ...20 | |
Номинальный динамический ток | кА | ...100 | ...100 | ...63 | |
Максимальный номинальный ток предохранителей | A | 63 | 63 | 63 | |
Выдерживаемый ток внутреннего дугового КЗ (2) | кА 1 сек | .40 | .40 | .25 |
Таблица выбора предохранителей для защиты трансформаторов
Номинальная мощность трансформатора (кВА) | ||||||||||||||||||
кВ | 25 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 |
Номинальный ток предохранителя (A) | ||||||||||||||||||
3 | 10 | 16 | 25 | 25 | 40 | 40 | 63 | 63 | 100 | 100 | 100 | 100 | ||||||
5 | 6 | 10 | 16 | 16 | 25 | 25 | 40 | 40 | 63 | 63 | 100 | 100 | 100 | 100 | ||||
6 | 6 | 6 | 10 | 10 | 16 | 16 | 25 | 25 | 25 | 40 | 40 | 63 | 63 | 100 | 100 | |||
10 | 6 | 6 | 10 | 10 | 16 | 16 | 25 | 25 | 25 | 40 | 40 | 63 | 63 | 100 | 100 | |||
12 | 6 | 6 | 6 | 10 | 10 | 16 | 16 | 25 | 25 | 40 | 40 | 40 | 63 | 63 | 100 | 100 | 100 | |
15 | 6 | 6 | 6 | 10 | 10 | 16 | 16 | 25 | 25 | 25 | 40 | 40 | 40 | 63 | 63 | 100 | 100 | |
17 | 6 | 6 | 6 | 6 | 6 | 10 | 16 | 16 | 25 | 25 | 25 | 40 | 40 | 63 | 63 | 63 | 100 | 100 |
20 | 6 | 6 | 6 | 6 | 6 | 10 | 16 | 16 | 16 | 25 | 25 | 40 | 40 | 40 | 63 | 63 | ||
24 | 6 | 6 | 6 | 6 | 6 | 6 | 10 | 16 | 16 | 16 | 25 | 25 | 40 | 40 | 40 | 63 | 63 |
Ограничено предохранителями
Выдерживаемые значения внутреннего дугового КЗ гарантируются в отсеках на стороне питания предохранителей (сборные шины) конструкцией КРУ, а на стороне нагрузки (фидер), ограничивающими свойствами предохранителей.
