UniGear ZS1 КРУ выпускаемое ABB, техническая инструкция

UniGear ZS1 КРУ выпускаемое ABB

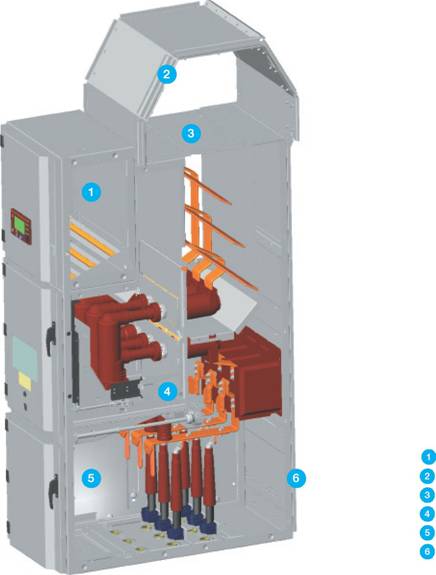

1.1.1 Секции

Отдельные шкафы распределительного устройства UniGear состоят минимально из пяти секций, которые разделены с помощью металлических перегородок (на рис. приведено устройство ввода/вывода с измерением напряжения со стороны кабелей).

Подробности о других устройствах - см. раздел 2.

Секция низкого напряжения

Выдувной канал

Секция сборных шин

Секция ввода

Секция выключателя

Выдвижные трансформаторы напряжения с предохранителями

Секции КРУ

Отдельные секции для трансформаторов напряжения в распоряжении имеются только в глубоком исполнении шкафов UniGear.

UNIGEAR С ОДНОЙ СИСТЕМОЙ СБОРНЫХ ШИН

1.1.2 Компоненты конструкции

1.1.2.1 Листовая сталь, горячее оцинкование

Тип: EN 10143 B500A/DX51D AZ 150 NACO

Толщина: 2 мм (некоторые детали имеют толщ. 1 или 1,5 мм)

Масса (среднее значение): 310...450 кг

Использование: Опорная конструкция, секции, перегородки, выдувной канал газа, заслонки для выпуска газа.

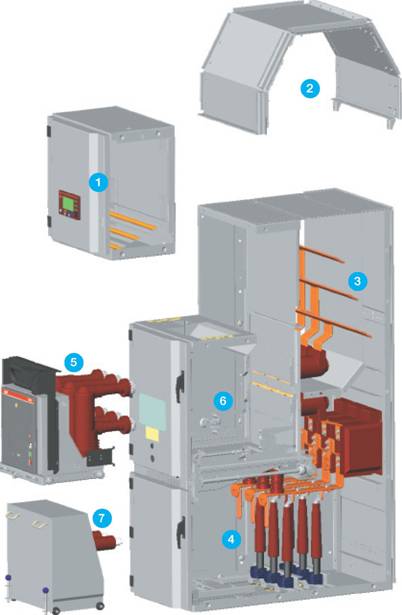

UNIGEAR С ОДНОЙ СИСТЕМОЙ СБОРНЫХ ШИН секции

Секция низкого напряжения

Выдувной канал

Заслонки для выпуска газа

Перегородки

Боковины

Основной комплект

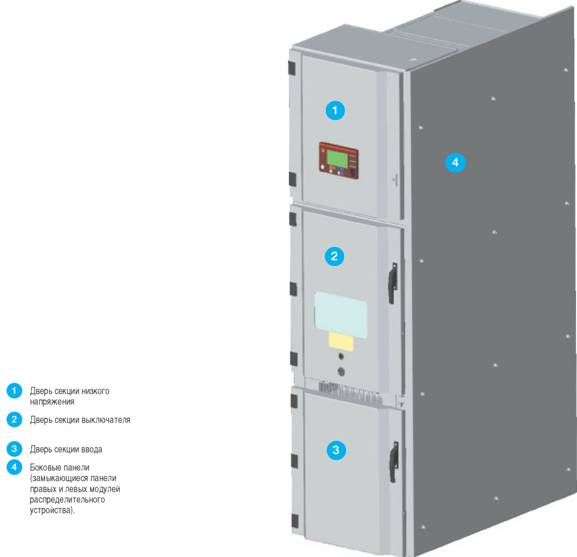

1.1.2.2 Листовая сталь с лакокрасочным покрытием 1.1.2.2.1 Масса используемого лакокрасочного покрытия

Тип:EN 10130 Fe P01
Стандартный цвет:RAL7035 (двери и боковые панели)
Толщина:65 мкм
Использование:Дверь вспомогательной секции,
дверь секции выключателя и ввода,
боковые панели.
12-17,5 кВкг
Шкафы шириной 550 мм0,3
Шкафы шириной 600 мм0,3
Шкафы шириной 800 мм0,4
Шкафы шириной 1000 мм0,5
24 кВкг
Шкафы шириной 800 мм0,4
Шкафы шириной 1000 мм0,5

UNIGEAR С ОДНОЙ СИСТЕМОЙ СБОРНЫХ ШИН

1.1.2.3 Медь

Тип: UNI EN 5649 Cu ETP(1)

Масса: 52...150 кг

Использование: Основные сборные шины, верхние и нижние отводы, отводы для трансформаторов тока и напряжения, кабельное присоединение, заземляющие неподвижные контакты выключателя, заземляющая сборная шина.

Для уровня 17,5 и 24 кВ системы основных сборных шин и отводы поставляются с изоляционным кожухом. По запросу изоляция может быть поставлена для уровня 12 кВ.

Также по запросу основные шинные системы и отводы могут быть посеребренными или лужеными. Размеры заземляющей сборной шины: по стандарту 30x8 мм, 40x10 мм - по запросу.

Un 12 кВ
I

n

Ширина шкафаРазмеры сборных шинРазмеры отводовИзоляция
[A][кА][мм][мм][мм]
63031.56501x80x101x60x10нет
100031.56501x80x101x60x10нет
125031.56501x80x101x80x10нет
1250408001x80x101x80x10нет
160031.5/408002x80x102x80x10нет
200031.5/408002x80x102x80x10нет
160031.5/4010002x80x102x80x10нет
200031.5/4010002x80x102x80x10нет
250031.5/4010002x80x102x100x10да
315031.5/4010002xD100/122x120x10да
360031.5/4010002xD100/122x120x10да
400031.5/4010002xD100/122x120x10да
U 17,5 кВ

n

63031.56501x80x101x60x10да
100031.56501x80x101x60x10да
125031.56501x80x101x80x10да
1250408001x80x101x80x10да
160031.5/408002x80x102x80x10да
200031.5/408002x80x102x80x10да
160031.5/4010002x80x102x80x10да
200031.5/4010002x80x102x80x10да
250031.5/4010002x80x102x100x10да
U 24 кВ

n

1000258001x80x101x60x10да
1250258001x80x101x80x10да
10002510001x80x101x60x10да
12502510001x80x101x80x10да
16002510002x80x102x80x10да
20002510002x80x102x80x10да
23002510002x80x102x100x10да
25002510002x80x102x100x10да

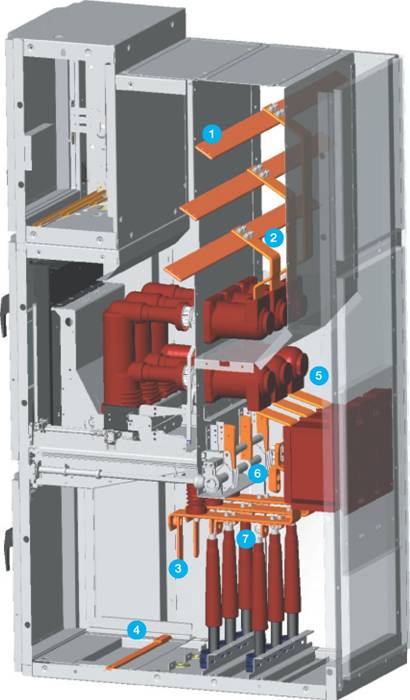

UniGear ZS1 ячейка

Основная шинная система

Верхний отвод

Отводы трансформаторов напряжения

Заземляющая сборная шина

Нижние отводы

Неподвижные контакты заземлителя

Присоединение кабелей

UNIGEAR С ОДНОЙ СИСТЕМОЙ СБОРНЫХ ШИН

1.1.2.4 Изоляционные материалы

Тип: Эпоксидная смола

Масса: см. раздел 7

Использование. Трансформаторы напряжения и тока, сенсоры, изоляторы, (в разных количествах - см. Отдельные шкафы - разд. 2 и 3), камеры.

Типы: BPTM, термоусадочный полимерный материал (изготовитель Raychem)

Масса: (среднее значение): 2-5 кг

Использование: Изоляционный кожух сборных шин и отводов (если используется).

Тип: Стекло

Масса: 0,4 кг

Использование: Смотровое отверстие

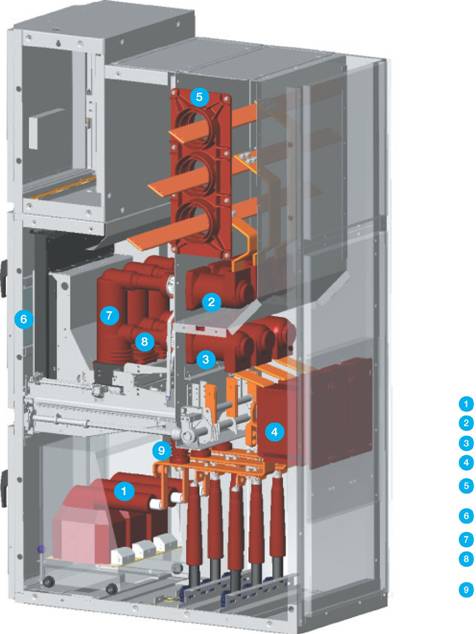

ячейка выключателя

Трансформаторы напряжения

Камеры со стороны сборных шин

Камеры со стороны кабелей

Трансформаторы тока

Разделительные проходные изоляторы секции сборных шин

Смотровое отверстие(дверь секции выключателя)

Полюсы выключателя

Контактные кронштейны выключателя

Изолятор

1.1.3 Общие электрические характеристики

Распределительное устройство 12 кВ17,5 кВ24 кВ
Номинальное напряжениекВ1217.524
Номинальное напряжение изоляциикВ1217.524
Номинальное удерживающее переменное напряжение малой продолжительностикВ, 1 мин.283850
Номинальное удерживающее напряжение при атмосферном импульсекВ7595125
Номинальный удерживающий ток малой продолжительности (макс.)кА, 3 сек.504025
Номинальный ударный ток (макс.)кА12510063
Удерживающий ток при внутреннем дуговом замыкании (макс.)кА, 1 сек.40; 50 (0.5s)4025
Номинальные токи присоединения отводаA630630
10001000
125012501250
160016001600
200020002000
250025002500
31503150
36003600
40004000
Номинальные токи основных шинных системA630630630
125012501250
160016001600
200020002000
250025002500
31503150
36003600
40004000

Электрические характеристики шкафов с двухуровневой компоновкой приведены в разделе 2. Электрические характеристики системы с двумя сборными шинами приведены в разделе 4.

1.1.3.1 Электрические характеристики заземлителя

Заземлитель с включающей способностью 12 кВ17,5 кВ24 кВ
Номинальный удерживающий ток малой продолжительности 550мм2525-
(кА, для 3 сек.)650мм31.531.5-
800, 1000мм40, 501)4025
Включающая способностькА макс.80, 12010063

1) для 1 сек.
