1.1.4 Обзор шкафов
| 12 кВ | |||||||||||||||
| Ширина модулей | 550мм | 650мм | 800мм | 1 | 000мм | ||||||||||
| Шкаф \ Ток | 630 | 1250 | 400 | 630 | 1000 | 1250 | 1250 | 1600 | 2000 | 2500 | 1600 2000 | 2500 | 3150 | 3600 | 4000 |
| IF | 1 | 1 | 2 | 1, 3 | 1, 3 | 1, 3 | 3 | 3 | 3 | 4 4 | 3 | 3 | 4 | 4 | |
| BR | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | ||||||
| RM | 5 | 5 | 5 | ||||||||||||
| BC | 1 | 1 | 1, 3 | 3 | 3 | 3 | 3 | 4 | 4 | ||||||
| M | 5 | 5 | 5 | 5 | |||||||||||
17,5 кВ
| Ширина модулей | 550мм | 650мм | 800мм | 1000мм | ||||||||||
| Шкаф \ Ток | 630 | 1250 | 630 1000 | 1250 | 1250 | 1600 | 2000 | 2500 | 1600 | 2000 | 2500 | 3150 | 3600 | 4000 |
| IF | 1 | 1 | 1, 3 1, 3 | 1, 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | |
| BR | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |||||||
| RM | 5 | 5 | 5 | 5 | ||||||||||
| BC | 1 | 1 | 1, 3 | 3 | 3 | 3 | 3 | 4 | 4 | |||||
| M | 5 | 5 | 5 | 5 | ||||||||||
| 24 кВ | |||||||
| Ширина модулей | 800мм | 1000мм | |||||
| Шкаф \ Ток | 1250 | 1600 | 2000 | 2500 | 1600 | 2000 | 2500 |
| IF | 3 | 3 | 3 | 3 | |||
| BR | 0 | 0 | 0 | 0 | 0 | ||
| RM | 5 | 5 | 5 | 5 | |||
| BC | 3 | 3 | 3 | 3 | |||
| M | 5 | 5 | 5 | ||||
В распоряжении без прибора
В распоряжении с V-Max
В распоряжении с V-Contact
В распоряжении с HD4, VD4 и VM1
В распоряжении с VD4 и VM1
Измерительная тележка имеется в распоряжении
| Использование шин | Трансформаторы напряжения | Заземлители | Вводной канал |
| IF Ввод | |||
| IFM Ввод с измерением |
IF - Ввод RM - Жесткая шинная перемычка с измерением M - Устройство измерения
BR - Жесткая шинная перемычка BC - Шинная перемычка (с выключателем) IFM - Ввод с измерением

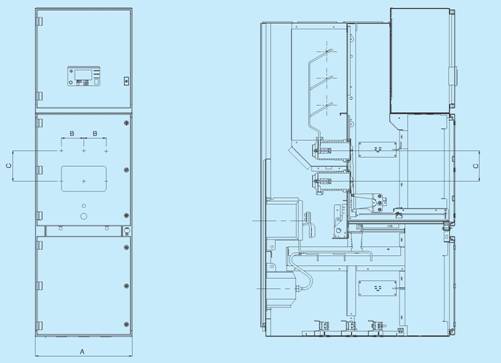

1.1.5 Ширина шкафов и расстояние между полюсами приборов
UniGear 12/17.5 кВ
| A*) | B | C | Приборы |
| 550 | 150 | 195 | V-max 630-1250A |
| 650 | 150 | 205 | HD4 630-1250A / VD4 630-1250A / V-Contact 400A / VM1 630-1250A |
| 800 | 210 | 310 | HD4 1250-2000A / VD4 1250-2000A / VM1 1250-2000A |
| 1000 | 275 | 310 | 12 кВ: HD4 2500-3150A / VD4 1600-4000A / VM1 1600-4000A |
17,5 кВ: VD4 1600-3150 A / VM1 1600-3150 A
UniGear 24 кВ
| A*) | B | C | Приборы |
| 800 | 210 | 310 | HD4 630-1250A / VD4 630-1250A / VM1 630-1250A |
| 1000 | 275 | 310 | HD4 1000-2500A / VD4 1000-2500A / VM1 1000-2500A |
UNIGEAR С ОДНОЙ СИСТЕМОЙ СБОРНЫХ ШИН

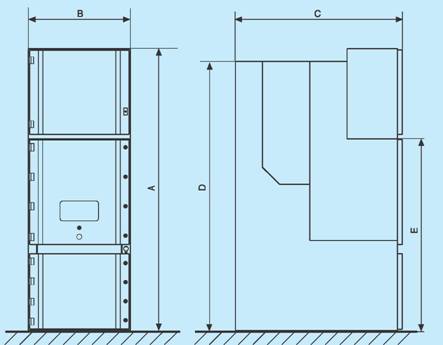

1.1.6 Общие размеры шкафов
1.1.6.1 Размеры шкафов 12/17,5 кВ с выключателем или контактором
| Размер | мм | |
| Высота | A | 2100/2200/2595 1) 7) |
| B * | 550 | |
| - Шкафы ввода до 1250 A (до 31,5 кА) 6) | 650 | |
| - Шкафы ввода до 1250 A (свыше 31,5 кА) | 800 | |
| - Шкафы ввода 1600 - 2000 A | 800 **> | |
| - Шкафы ввода свыше 2000 A | 1000 | |
| Глубина | C | 1300/13403) или 1350/13904) |
| Высота основной части шкафа | D | 2100 |
| E | 1495 |
1.1.6.2 Размеры шкафов 24 кВ с выключателем
| Размер | мм | |
| Высота | A | 2200/2325/2720 *** |
| Ширина | B | |
| - Шкафы ввода до 1250 A | 800 **** | |
| - Шкафы ввода свыше 1250 A | 1000 | |
| Глубина | C | 1520/1560 ***** |
| Высота основного модуля шкафа | D | 2200 |
| E | 1620 |
Высота управляющего шкафа равна 580//705/1100 мм.
1000 мм - по запросу
Глубина шкафа с выключателем HD4, включая комбинацию с ними, равна 1560 мм, в других случаях C = 1520 мм - но всегда надо принять во внимание примечание 4)
Размер должен быть проверен по документации соответствующего заказа.
1.1.6.3 Размеры шкафов с разъединителем NALF 12 и 17,5 кВ
| Размер | мм | |
| Высота | A | 2075/2200/2595 1) |
| Ширина | ||
| - Шкафы вывода и ввода с | B | 800 |
| - разъединителем 630 A | ||
| Глубина | C | 1300/1340 2) |
| Высота основного модуля шкафа | D | 2100 |
| E | 1495 |
1 Высота управляющего шкафа равна 580//705/1100 мм.
Глубина шкафа с разъединителем в комбинации со шкафами с выключателем HD4 рекомендуется 1340 мм, в других случаях 1300 мм - всегда надо внимание принять примечание 3)
Размеры должны быть проверены по документации соответствующего заказа.
1.1.6.4 Размеры шкафов с разъединителем NALF 24 кВ
| Размер | мм | |
| Высота | A | 2200/2325/2720 1) |
| Ширина | ||
| - Шкаф вывода и ввода с | B | 1000 |
| - разъединителем 630 A | ||
| Глубина | C | 1520/1560 2) |
| Высота основного модуля шкафа | D | 2200 |
| E | 1620 |
