- Данне КРУ

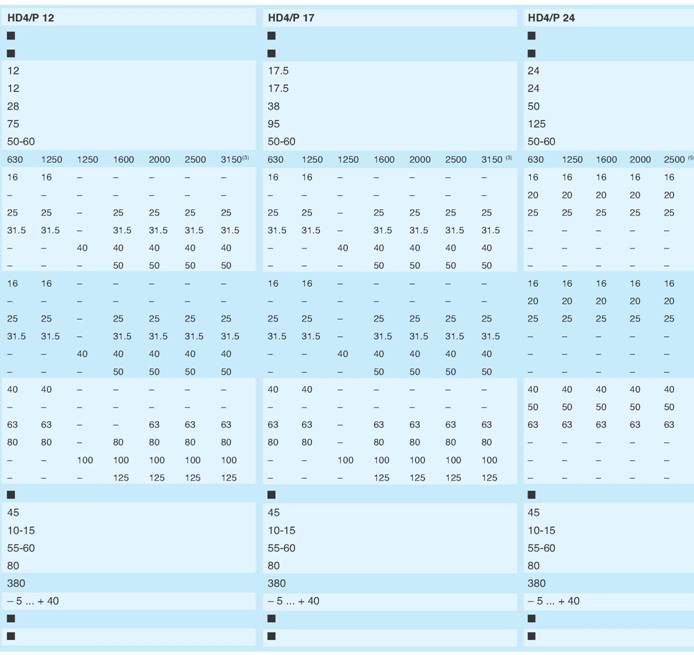

| Выключатель | |
| Стандарты | IEC 62271-100 CEI 17-1 (Комплект 1375) |
| Номинальное напряжение Номинальное напряжение изоляции Испытательное напряжение при 50 Гц Испытательное напряжение при атмосферном импульсе Номинальная частота | |
| Номинальный ток (40 °C)* | Ir (A) |
| Номинальный выключающий ток | |
| Номинальный малой продолжительности ток (3 сек.) | Ik (кА) |
| Номинальный включающий ток | |
| Цикл переключения | 0-0,3сек.-00-15 сек.- CO |
| Время выключения Время дуги Общее время выключения Время включения | |
| Абсолютное давление элегаза SF6** | (кПа) |
| Рабочая температура | |
| Защита от воздействий тропического климата | IEC 60068-2-30, 721-2-1 |
| Электромагнитная совместимость |
*Номинальные установившиеся токи, которые гарантируются у выдвижного выключателя, который установлен в распределительном устройстве (40 °С)
**Номинальное рабочее значение
6.1.1 Значение номинальных токов
Значение номинальных токов в соответствии со степенью защиты внешнего кожуха распределительного устройства и температуры окружающего воздуха:
| Температура окруж. | IP4X | IP5X | ||||||||
| воздуха °С | 630 | 1250 | 1600 | 2000 | 2500 | 630 | 1250 | 1600 | 2000 | 2500 |
| 40 | 630 | 1250 | 1600 | 2000 | 2500 | 440 | 880 | 1120 | 1400 | 1750 |
| 45 | 630 | 1200 | 1530 | 1910 | 2390 | 420 | 840 | 1070 | 1340 | 1670 |
| 50 | 600 | 1140 | 1460 | 1820 | 2280 | 400 | 800 | 1020 | 1280 | 1590 |
| 55 | 570 | 1080 | 1380 | 1730 | 2160 | 380 | 760 | 970 | 1210 | 1510 |
| 60 | 540 | 1020 | 1300 | 1630 | 2040 | 360 | 710 | 910 | 1140 | 1430 |
| 65 | 480 | 870 | 1110 | 1390 | 1740 | 310 | 610 | 780 | 980 | 1220 |

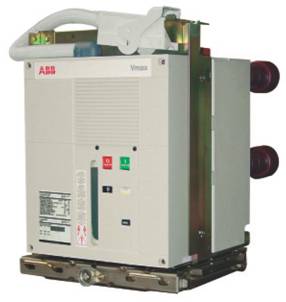

| Выключатель | Vmax/P 12 | Vmax/P 17 | ||||
| Стандарты | IEC 62271-100 | |||||
| CEI 17-1 (Комплект 1375) | ||||||
| Номинальное напряжение | Ur (кВ) | 12 | 17.5 | |||
| Номинальное напряжение изоляции | Us (кВ) | 12 | 17.5 | |||
| Испытательное напряжение при 50 Гц | Ud (1 мин.) (кВ) | 28 | 38 | |||
| Испытательное напряжение при атмосферном импульсе | Up (кВ) | 75 | 95 | |||
| Номинальная частота | fr (Гц) | 50-60 | 50-60 | |||
| Номинальный ток (40 °C) | Ir (A) | 630 | 1250 | 630 | 1250 | |
| Номинальный выключающий ток | Isc (кА) | 16 | 16 | 16 | 16 | |
| (Номинальный симметричный ток короткого | 20 | 20 | 20 | 20 | ||
| замыкания) | 25 | 25 | 25 | 25 | ||
| Номинальный малой продолжительности ток (3 сек.) | Ik (кА) | 16 | 16 | 16 | 16 | |
| 20 | 20 | 20 | 20 | |||
| 25 | 25 | 25 | 25 | |||
| Номинальный включающий ток | Ip (кА) | 40 | 40 | 40 | 40 | |
| 50 | 50 | 50 | 50 | |||
| 63 | 63 | 63 | 63 | |||
| Цикл переключения | 0-0^.-0-15 сек.- CO | |||||
| Время выключения | (мсек.) | 40...60 | 40...60 | 40...60 | 40...60 | |
| Время дуги | (мсек.) | 10...15 | 10...15 | 10...15 | 10...15 | |
| Общее время выключения | (мсек.) | 50...75 | 50...75 | 50...75 | 50...75 | |
| Время включения | (мсек.) | 60...80 | 60...80 | 60...80 | 60...80 | |
| Мкс. общие размеры |  | H (мм) | 665 | 665 | 665 | 665 |
| W (мм) | 531 | 531 | 531 | 531 | ||
| D (мм) | 662 | 662 | 662 | 662 | ||
| Шаг между полюсами | I (мм) | 150 | 150 | 150 | 150 | |
| Рабочая температура | [°C] | -5...+40 | -5...+40 | -5...+40 | -5...+40 | |
| Защита от воздействий тропического | IEC 60068-2-30 | |||||
| Климата | 721-2-1 | |||||
| Электромагнитная совместимость | IEC60694 | |||||
Номинальные установившиеся токи, гарантированные у выдвижного выключателя, который установлен в распределительном устройстве UniGear типа ZS1 при температуре воздуха 40°С.
Номинальный ток 2300 A гарантируется с естественной вентиляцией. Номинальный ток 2500 A гарантируется с принудительной вентиляцией.

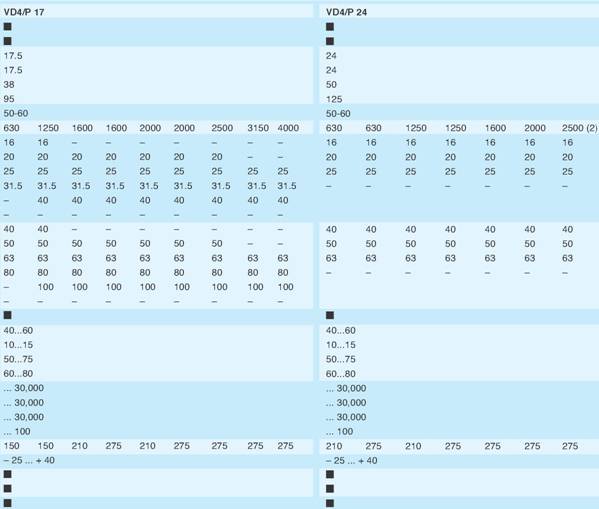

| Выключатель | VD4/P 12 | ||||||||
| Стандарты | IEC 62271-100 CEI 17-1 (Комплект 1375) | ||||||||
| Номинальное напряжение | Ur (кВ) | 12 | |||||||
| Номинальное напряжение изоляции | Us (кВ) | 12 | |||||||
| Испытательное напряжение при 50 Гц | Ud (1 мин.) (кВ) | 28 | |||||||
| Испытательное напряжение при атмосферной импульсе | Up (кВ) | 75 | |||||||
| Номинальная частота | fr (Гц) | 50-60 | |||||||
| Номинальный ток (40 °С) | Ir (A) | 630 1250 | 1600 | 1600 | 2000 | 2000 | 2500 | 3150 | 4000 |
| Номинальный выключающий ток | Isc (кА) | 16 16 | - | - | - | - | - | - | - |
| (номинальный симметричный ток короткого замыкания) | 20 20 25 25 | 20 25 | 20 25 | 20 25 | 20 25 | 20 25 | 25 | 25 | |
| 31.5 31.5 | 31.5 | 31.5 | 31.5 | 31.5 | 31.5 | 31.5 | 31.5 | ||
| 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | ||
| 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | ||
| Номинальный включающий ток | Ip (кА) | 40 40 | - | - | - | - | - | - | - |
| 50 50 | 50 | 50 | 50 | 50 | 50 | - | - | ||
| 63 63 | 63 | 63 | 63 | 63 | 63 | 63 | 63 | ||
| 80 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | ||
| 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | ||
| 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | ||
| Цикл переключения | 0-0,3сек.-С0-3мин.- CO | ||||||||
| Время выключения | (мсек.) | 40...60 | |||||||
| Время дуги | (мсек.) | 10...15 | |||||||
| Общее время выключения | (мсек.) | 50...75 | |||||||
| Время включения | (мсек.) | 60...80 | |||||||
| Механические циклы включения | Привод (количество) Дугогасител. устройство (количество) | ... 30,000 ... 30,000 | |||||||
| Электрические циклы переключения | Номинальный ток (количество) При коротком замыкании (количество) | ... 30,000 ... 100 | |||||||
| Полюсный шаг | 150 150 | 210 | 275 | 210 | 275 | 275 | 275 | 275 | |
| Рабочая температура | [°С] | - 25 ... + 40 | |||||||
| Защита от воздействий тропического | IEC 60068-2-30 | ||||||||
| климата | 721-2-1 | ||||||||
| Электромагнитная совместимость | IEC 60694 | ||||||||
Номинальные установившиеся токи, гарантированные у выдвижного выключателя, который установлен в распределительном устройстве UniGear типа ZS1 при температуре воздуха 40°С.
Номинальный ток 2300 A гарантируется с естественной вентиляцией. Номинальный ток 2500 A гарантируется с принудительной вентиляцией.
6.4 Вакуумные выключатели типа VM1
Выключатель VM1/P 12
| Стандарты | IEC 62271-100 CEI 17-1 (Комплект 1375) | |||||||||
| Номинальное напряжение | Ur (кВ) | 12 | ||||||||
| Номинальное напряжение изоляции | Us (кВ) | 12 | ||||||||
| Испытательное напряжение при 50 Гц | Ud (1 мин.) (кВ) | 28 | ||||||||
| Испытательное напряжение при атмосферной импульсе | Up (кВ) | 75 | ||||||||
| Номинальная частота | fr (Гц) | 50-60 | ||||||||
| Номинальный ток (40 °С) | Ir (A) | 630 | 1250 | 1600 | 1600 | 2000 | 2000 | 2500 | 3150 | 4000 |
| Номинальный выключающий ток | Isc (кА) | 16 | 16 | - | - | - | - | - | - | - |
| (номинальный симметричный ток короткого замыкания) | 20 25 | 22 U1 о | 20 25 | 22 U1 о | 22 U1 о | 20 25 | 22 U1 о | 25 | 25 | |
| 31.5 | 315 | 31.5 | 31.5 | 31.5 | 31.5 | 31.5 |
| |||
