- Данне КРУ

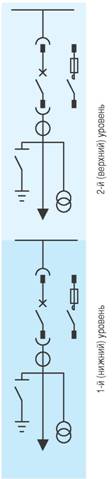

2.1
12 , 17.5 кВ
| Ширина | мм | 750 | 750 | 900 | 900 |
| Высота | мм | 2698 | 2698 | 2698 | 2698 |
| Высота с каналом выдувания газа | мм | 2698' | 2698" | 2698" | 2698" |
| Глубина | мм | 1976 | 1976 | 1976 | 1976 |
| Номинальный ток | A | ||||
| 630 | |||||
| 1000 | |||||
| 1250 | |||||
| 1600 | |||||
| Заземлитель 1-й уровень | |||||
| 2-й уровень | |||||
| Количество кабельных присоединений 1-й уровень | nr. | 3 | 3 | 3 | |
| для каждой фазы 2-й уровень | 3 | 3 | 3 | ||
| Количество трансформаторов тока для фаз (альтернативная комбинация) - 1-й уровень | |||||
| 1 среднего размера | |||||
| 1 удлиненного размера | |||||
| 2 среднего размера | |||||
| 1 среднего и 1 удлиненного размера | |||||
| Количество трансформаторов тока для фаз (альтернативная комбинация) - 2-й уровень | |||||
| 1 среднего размера | |||||
| 1 удлиненного размера | |||||
| 2 среднего размера | |||||
| 1 среднего и 1 удлиненного размера | |||||
| Количество трансформаторов напряжения для фаз (альтернативная комбинация) - 1-й уровень | |||||
| 1 неподвижной установки | |||||
| 1 выдвижной с предохранителями | |||||
| Количество трансформаторов напряжения для фаз (альтернативная комбинация) - 2-й уровень | |||||
| 1 неподвижной установки | |||||
| 1 выдвижной с предохранителями | |||||
') Высота распределительного устройства в составной конфигурации с одним и двумя уровнями такая же, как и высота шкафа е двухуровневой компоновке.

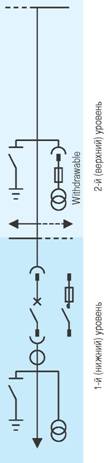

2.1 Шинная перемычка и ввод/вывод
12 , 17.5 кВ
| Ширина | мм | 750 | 750 | 900 | 900 |
| Высота | мм | 2698 | 2698 | 2698 | 2698 |
| Высота с каналом выдувания газа | мм | 2698" | 2698" | 2698" | 2698" |
| Глубина | мм | 1976 | 1976 | 1976 | 1976 |
| Номинальный ток | A | ||||
| 630 *) | |||||
| 1000 | |||||
| 1250 | |||||
| 1600 | |||||
| Заземлитель 1-й уровень | |||||
| 2-й уровень | - | - | - | - | |
| Количество кабельных присоединений 1-й уровень | nr. | 3 | 3 | 3 | 3 |
| для каждой фазы 2-й уровень | 0 | 0 | 0 | 0 | |
| Количество трансформаторов тока для фаз (альтернативная комбинация) - 1-й уровень | |||||
| 1 среднего размера | |||||
| 1 удлиненного размера | |||||
| 2 среднего размера | |||||
| 1 среднего и 1 удлиненного размера | |||||
| Количество трансформаторов тока для фаз (альтернативная комбинация) - 2-й уровень | |||||
| 1 среднего размера | |||||
| 1 удлиненного размера | |||||
| 2 среднего размера | |||||
| 1 среднего и 1 удлиненного размера | |||||
| Количество трансформаторов напяжения для фаз (альтернативная комбинация) - 1-й уровень | |||||
| 1 неподвижной установки | |||||
| 1 выдвижной с предохранителями | |||||
| Количество трансформаторов напряжения для фаз (альтернативная комбинация) - 2-й уровень | |||||
| 1 неподвижной установки | |||||
| 1 выдвижной с предохранителями | - | - | - | - | |

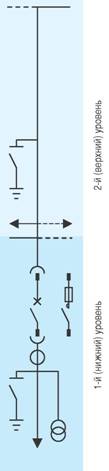

2.3 Жесткое соединение с измерением и ввод/вывод
12 , 17.5 кВ
| Ширина | мм | 750 | 750 | 900 | 900 |
| Высота | мм | 2698 | 2698 | 2698 | 2698 |
| Высота с каналом выдувания газа | мм | 2698" | 2698" | 2698" | 2698" |
| Глубина | мм | 1976 | 1976 | 1976 | 1976 |
| Номинальный ток | A | ||||
| 630 *) | |||||
| 1000 | |||||
| 1250 | |||||
| 1600 | |||||
| Заземлитель 1-й уровень | |||||
| 2-й уровень | |||||
| Количество кабельных присоединений 1-й уровень | nr. | 3 | 3 | 3 | 3 |
| для каждой фазы 2-й уровень | 0 | 0 | 0 | 0 | |
| Количество трансформаторов тока для фаз (альтернативная комбинация) - 1-й уровень | |||||
| 1 среднего размера | |||||
| 1 удлиненного размера | |||||
| 2 среднего размера | |||||
| 1 среднего и 1 удлиненного размера | |||||
| Количество трансформаторов тока для фаз (альтернативная комбинация) - 2-й уровень | - | - | - | - | |
| 1 среднего размера | |||||
| 1 удлиненного размера | |||||
| 2 среднего размера | |||||
| 1 среднего и 1 удлиненного размера | |||||
| Количество трансформаторов напряжения для фаз (альтернативная комбинация) - 1-й уровень | |||||
| 1 неподвижной установки | |||||
| 1 выдвижной с предохранителями | |||||
| Количество трансформаторов напряжения для фаз (альтернативная комбинация) - 2-й уровень | |||||
| 1 неподвижной установки | |||||
| 1 выдвижной с предохранителями | n | n | n | n | |
*Нельзя использовать для второго уровня
') См. примечание на странице 4/2

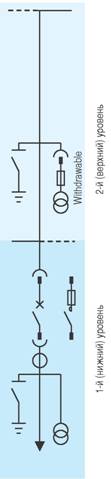

2.4 Присоединительное устройство и ввод/вывод
| 12 , 17.5 кВ | |||||
| Ширина | мм | 750 | 750 | 900 | 900 |
| Высота | мм | 2698 | 2698 | 2698 | 2698 |
| Высота с каналом выдувания газа | мм | 26981) | 26981) | 26981) | 26981) |
| Глубина | мм | 1976 | 1976 | 1976 | 1976 |
| Номинальный ток | A | ||||
| 630 *) | |||||
| 1000 | |||||
| 1250 | |||||
| 1600 | |||||
| Заземлитель 1-й уровень | |||||
| 2-й уровень | |||||
| Количество кабельных присоединений 1-й уровень | nr. | 3 | 3 | 3 | 3 |
| для каждой фазы 2-й уровень | 0 | 0 | 0 | 0 | |
| Количество трансформаторов тока для фаз (альтернативная комбинация) - 1-й уровень | |||||
| 1 среднего размера | |||||
| 1 удлиненного размера | |||||
| 2 среднего размера | |||||
| 1 среднего и 1 удлиненного размера | |||||
| Количество трансформаторов тока для фаз (альтернативная комбинация) - 2-й уровень | - | - | - | - | |
| 1 среднего размера | |||||
| 1 удлиненного размера | |||||
| 2 среднего размера | |||||
| 1 среднего и 1 удлиненного размера | |||||
| Количество трансформаторов напряжения для фаз (альтернативная комбинация) - 1-й уровень | |||||
| 1 неподвижной установки | |||||
| 1 выдвижной с предохранителями | |||||
| Количество трансформаторов напряжения для фаз (альтернативная комбинация) - 2-й уровень | - | - | - | - | |
| 1 неподвижной установки | |||||
| 1 выдвижной с предохранителями | |||||

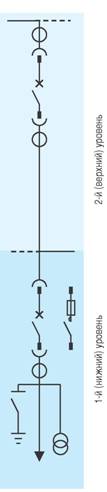

2.5 Присоединительное устройство с измерением и ввод/вывод
| 12 , 17.5 кВ | |||||
| Ширина | мм | 750 | 750 | 900 | 900 |
| Высота | мм | 2698 | 2698 | 2698 | 2698 |
| Высота с каналом выдувания газа | мм | 26981) | 26981) | 26981) | 26981) |
| Глубина | мм | 1976 | 1976 | 1976 | 1976 |
| Номинальный ток | A |
| |||
