Страница 8 из 27

ТИПОВЫЕ КОНВЕКЦИОННЫЕ МОДУЛИ

1.2.9 Измерительное устройство (M)

Измерительное устройство (M)

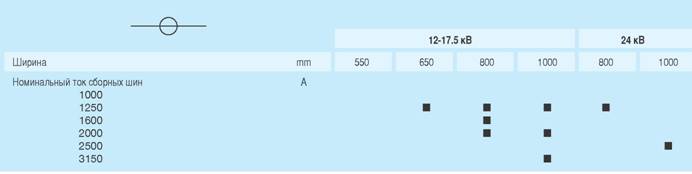

12-17.5 кВ 24 кВ
Ширина мм550 5)650800800
Высота мм2200220022002325
Высота с каналом выдувания газамм2675267526752775
Глубина мм1340134013401560
Паразитный ток (макс.)кА2531.55025
Номинальный ток630 1250 1600 2000 2500 3150 3600 4000A
Заземлитель
Количество кабельных присоединений (макс.) - - - -
Количество трансформаторов тока для фаз (альтернативная комбинация) 1 среднего размера

удлиненного размера

среднего размера

1 среднего и 1 удлиненного размера

Количество трансформаторов напряжения для фаз (альтернативная комбинация)

неподвижной установки

неподвижной установки

1 выдвижной с предохранителями 1 неподвижной установки и 1 выдвижной с предохранителями

Трансформаторы напряжения помещены в ячейку выключателя

Трансформаторы могут быть укомплектованы индикацией состояния предохранителя в шкафах 12 и 24 кВ. 5) Только 12 кВ, будут в распоряжении от 2006 г.

UNIGEAR С ОДНОЙ СИСТЕМОЙ СБОРНЫХ ШИН

1.2.10 Ввод с разъединителем (DF)

12-17.5 кВ24 кВ
Ширинамм8001000
Высотамм22002325
Высота с выхлопным каналоммм26752775
Глубинамм13401560
Номинальный ток

630

A (6) (6)
Заземлитель
Количество кабельных присоединений (макс.) nr. 1 1
Количество трансформаторов тока для фаз (альтернативная комбинация) 1 среднего размера

удлиненного размера

среднего размера

1 среднего и 1 удлиненного размера

Количество трансформаторов напряжения для фаз (альтернативная комбинация)

неподвижной установки

неподвижной установки

1 выдвижной с предохранителями

(6) Номинальный ток зависит от используемых предохранителей.
