7.2 Трансформаторы напряжения

Первичное напряжение трансформатора надо выбирать среди стандартных значений как можно ближе к значению выполняемого измерения (например, измеренные напряжение = 11 кВ - первичное напряжение трансформатора 12 кВ).

Вторичное напряжение трансформатора обычно равно 100 В или 110 В и является функцией питаемых приборов. Мощность трансформатора должна вычисляться как сумма потерь в проводах и потребляемой мощности присоединенных приборов.

Коэффициент приведения напряжения определяется максимальным рабочим напряжением, типом нейтрали системы и состоянием заземления первичной цепи трансформатора. Для типов трансформаторов с двумя изолированными полюсами коэффициент равен 1,2 x Un постоянно; для типов трансформаторов с одним изолированным полюсом коэффициент будет следующим:

1,5 x Un в течение 30 сек. в установках с эффективно заземленной нейтралью системы;

1,9 x Un в течение 30 сек. в установках с неэффективно заземленной нейтралью системы с мгновенным выключением повреждения земли;

1,9 x Un в течение 8 час. в установках с изолированной или компенсированной нейтралью без мгновенного выключения повреждения земли;

Предупреждение! Никогда не укорачивайте вторичную цепь трансформатора, когда первичная цепь находится под напряжением, чтобы Вы предотвратили его повреждение в течение нескольких секунд.

7.2.1 Стандарты

Электрические характеристики60044-2
РазмерыDIN 42600 узкий тип (в подвижном и неподвижном исполнение с предохранителями) Специальные (см. раздел 2) (в выдвижном исполнение с предохранителями)

7

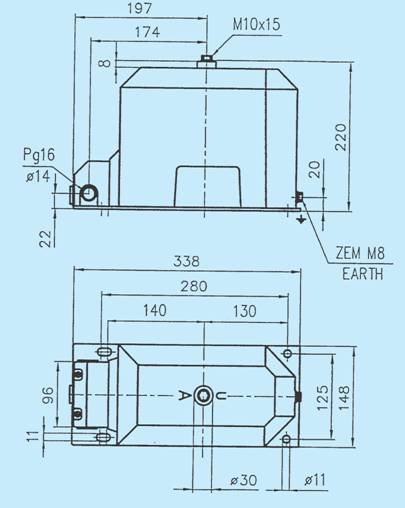

7.2.2 Размеры TJC 4, TJC 5 - 12 and 17.5 кВ

размеры трансформаторов напряжения 10 кВ

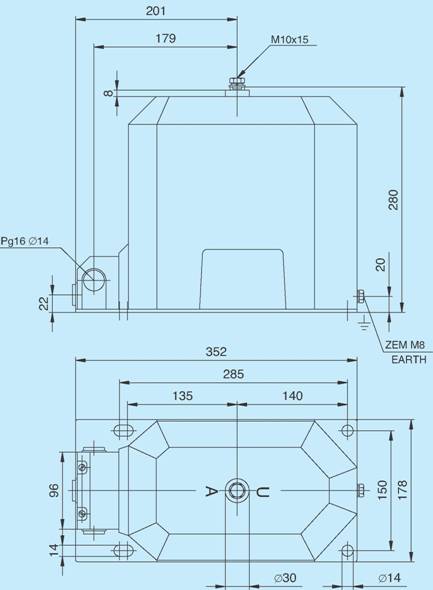

TJC 6 - 24 кВ

размеры трансформаторов напряжения 20 кВ

12, 17.5 кВ

7

TJP4.0: fuse IEC 60282-1 TJP5.0: fuse IEC 60282-1

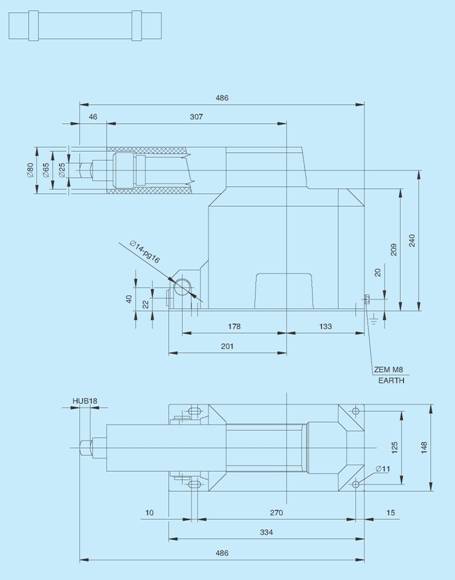

размеры трансформаторов напряжения 10 кВ TJP4.0

24 кВ

TJP6.0: предохранитель IEC 60282-1

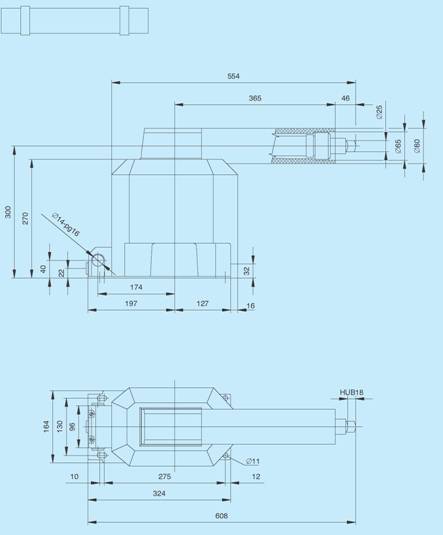

размеры трансформаторов напряжения 20 кВ TJP6.0

7.2.3 Массы

Средняя масса неподвижных трансформаторов

12-17.5 кВ 22 kg
24 кВ30 kg

Средняя массы выдвижных трансформаторов с предохранителями (3 трансформатора, предохранители и тележка)

12-17,5 кВ 78 kg
24 кВ102 kg

7.2.4 Классы

IEC 60044-2

КлассПогрешность 0.8.1.2 UnСдвиг фазы

0.8.1.2 Un

0.2±0.2%±10'
0.5±0.5%±20'
1±1%±40'
3±3%-
КлассПогрешность

0.05...коэффициент приведения напряжения x Un

Сдвиг фазы

0.05...коэффициент приведения напряжения x Un

3P±3%±120'
6P±6%±240'

7.2.5 Типы

Некоторые типы трансформаторов, которые могут использоваться в распределительных устройствах UniGear, приводятся.

Неподвижное исполнение:

Изготовитель: ABB PTPM Брно (фирма EJF, Чешская Республика) Тип: TJC

Неподвижное исполнение всегда используется без предохранителей. Выдвижное исполнение:

Изготовитель: ABB PTPM Брно (фирма EJF, Чешская Республика) Тип: TJP x.0

Выдвижное исполнение всегда используется с предохранителями по стандарту DIN.
