5.6 Инсталляция UniGear с газовыми каналами

5.6.1 Введение

Возникновение внутреннего дугового замыкания в распределительном устройстве высокого напряжения происходит очень редко, создает избыточное давление внутри секции, пораженной дугой, и в результате это вызывает выдувание горячих газов и частиц материала.

Это выдувание должно тщательно контролироваться, чтобы было обеспечена безопасность лиц и было предотвращено повреждение предметов, которые находятся вблизи распределительного устройства, в котором возникло повреждение.

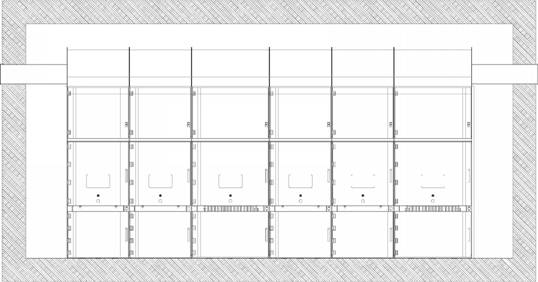

UniGear может быть укомплектован каналом из листовой стали, служащим для улавливания и отвода горячих газов; этот канал установлен на верхней части распределительного устройства и его длина обычно удлинена как с правого, так и с левого конца (см. рис. 5/1).

рис. 5/1

Минимальная высота распределительной станции равна 3 метрам, а достигаемая степень защиты - до IP53.

Это решение способно обеспечить безопасность лицам, которые стоят перед распределительным устройством в соответствии с приложением A, норма IEC 602271-200 (критерий от 1 по 5).

* Если концы газового канала направлены в пространства здания, в котором выполняется инсталляция и которые доступны обслуживающему персоналу, и / или они предназначены для инсталляции другого оборудования, устройств и приборов, то эти концы должны быть удлинены так, чтобы позволили произвести выдувание горячих газов в зоны, которые не создают опасность для людей и машинного оборудования.

Удлинение должно реализоваться с использованием газовых каналов из листовой стали с профилем, которое, по меньшей мере, соответствовало бы профилям удлиняемых частей, которые уже используются в распределительном устройстве; это удлинение должно быть способным выдержать минимальное значение давления 80 кПа и надлежащим образом должен быть стабильным. Наличие колен и отводов в каналах должно учитываться только в том случае, если это действительно необходимо: в этом случае колено должно быть реализовано с максимально используемым радиусом изгиба.

Рекомендуемым решением для предотвращения выдувания газов и снятия избыточного давления во внутрь помещения, в котором инсталлируется распределительное устройство, является вывод выдувного канала за пределы распределительной станции (с левой и правой стороны или передней и задней стороны). В этом случае надо обратить внимание на возможность входа людей в зону выдувания газа и на защиту удлинения канала выдувания газа для предотвращения проникновения воды, пыли и небольших животных, а также каких-либо посторонних предметов.

Рис. 1 и 2 приводятся два реальных примера использования газовых каналов.

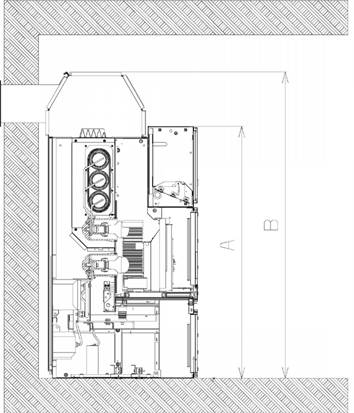

Рис. 5/2 - Компоновка с задним выдуванием

Высота B шкафа, имеющего комплектацию со стандартным расположением газового канала (Рис. 1 и 2), равна 2675 мм

(исполнение 12/17,5 кВ) или 2775 мм (исполнение 24 кВ). Высота распределительного устройства A равна 2200 мм (исполнение 12/17,5 кВ) или 2325 мм (исполнение 24 кВ), если он укомплектован секцией низкого напряжения 705 мм.

На рисунке, который имеется в разделе 2, приводится стандартная компоновка (вид спереди и сбоку).

Если размеры и размещение распределительной станции не позволяют выполнить инсталляцию распределительного

устройства согласно вышеприведенному решению, то выдувание газа можно расположить в соответствии с правилами,

изложенными в разделе 3.

Свидетельство об испытании для всех описанных решений в распоряжении не имеется. Обратитесь, пожалуйста, в ABB для получения следующей информации.

5.6.2.1 Стандартный канал

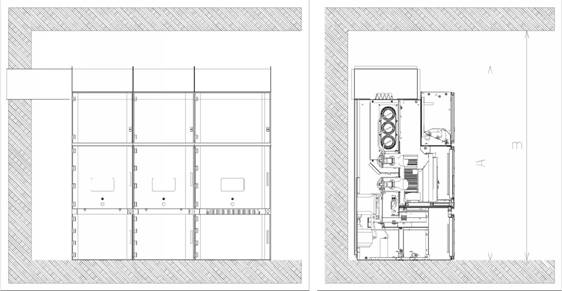

Рис. 5/3 - Стандартный канал

Для этого канала можно использовать сверху монтируемые трансформаторы напряжения (до 50 кА) и заземлитель сборной шины (до 31,5 кА). Те шкафы, которые укомплектованы такими применениями, должны быть оборудованы специально предназначенным типом канала (см. соответствующий документ по конфигурации).

5.6.2.2 Компактный канал

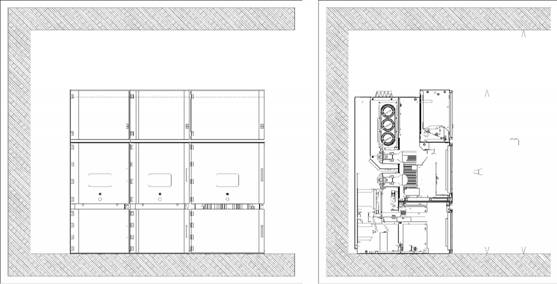

Рис. 5/4 - Компактный канал

*Без выполнения специальных мероприятий

Для этого типа канала нельзя использовать сверху монтируемые трансформаторы напряжения и заземлитель сборных шин.

5.6.3.1 Компактный канал с верхними выдувными трубками

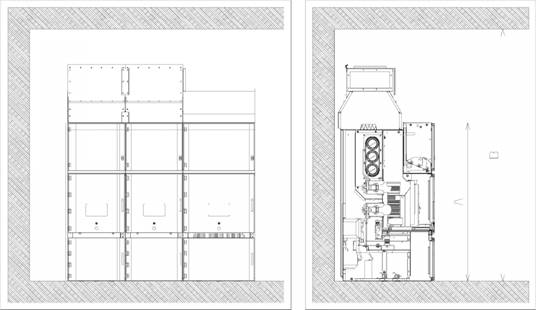

Рис. 5/5 - Компактный канал с верхними выдувными трубками

Для этого типа канала нельзя использовать сверху монтируемые трансформаторы напряжения и заземлитель сборных шин. Рекомендуемое решение - установить минимально одну выдувную трубку для каждых двух шкафов.

5

5.6.3.2 Без выполнения специальных мероприятий

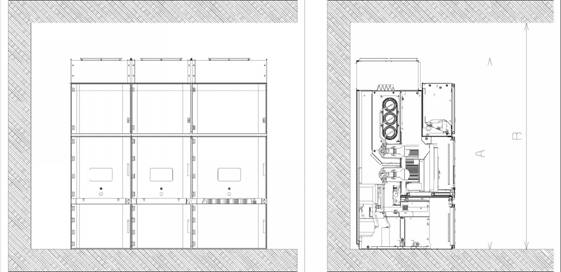

Рис. 5/6 - Без специальных мероприятий

На распределительном устройстве могут использоваться сверху монтируемые трансформаторы напряжения и заземлитель сборных шин.

5.6.4 Альтернативное решение для расширения ZS1

Следующее решение можно использовать тогда, когда нельзя выдувать газы за пределы распределительной станции. Это решение, в первую очередь, должно использоваться только для расширения ZS1:

Канал с верхними поглотителями

Повернутый канал

5

5.6.4.1 Канал с верхними поглотителями

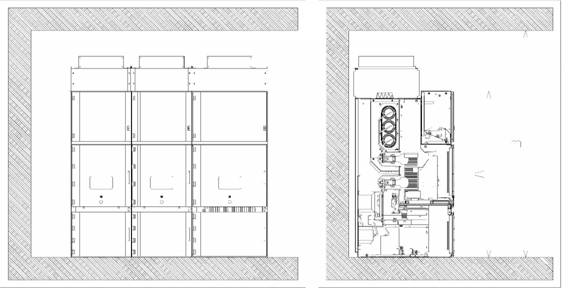

Рис. 5/7 - Канал с верхними поглотителями

Для этого типа канала нельзя использовать сверху монтируемые трансформаторы напряжения и заземлитель сборных шин. Рекомендуемое решение - монтировать минимально один поглотитель для каждых двух шкафах.

5.6.4.2 Повернутый канал

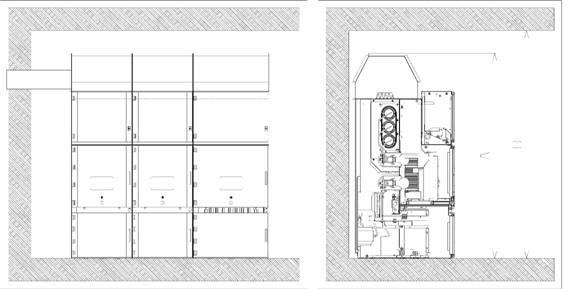

Рис. 5/8 - Повернутый канал

Для этого типа канала нельзя использовать сверху монтируемые трансформаторы напряжения и заземлитель сборных шин. Применение должно использоваться, минимально, с 5-ю шкафами.

5.6.5 Правила для выбора типа канала

5

Тип канала, который надо использовать для распределительного устройства, должен выбираться в соответствии с нижеприведенными правилами:

Выдувание за пределы распределительной станции
