8.1 Масса

8.1.1 Шкафы с выключателем или контактором

Номинальное Ширина Номинальный ток
напряжениеШкафы A
кВмм630-20002500-31504000
550700...800 kg--
12 and 17.5 кВ650800...900 kg--
800900 kg1200 kg-
1000-1200 kg1400 kg
Номинальное напряжениеШирина ШкафыНоминальный ток A
кВмм1250-16002000-2500
248001000-1100 kg1200 kg
10001100-1200 kg1200 kg

8.1.2 Шкафы с разъединителем NALFE

Номинальное напряжение Ширина Шкафы
кВмм
12 and 17.5 24800750 kg
1000950 kg
8.1 Кабельные присоединения

Кабели вводятся в распределительные устройства снизу сквозь днище, которое в месте ввода кабелей разделенное (модульное). Кабели проходят через резиновые переходные кольца 17.2, которые можно переделать для требуемого диаметра кабеля в пределах от 27 до 62 мм. Кабели в шкафу прикрепляются с помощью кабельных зажимов, смонтированных на кабельных планках.

Кабельные присоединения

3 кабеля для фазы/ в устройстве, имеющем ширину800 мм

Зажимы дают возможность прикрепить кабели с диаметром от 35 до 54 мм. Размер винтов для присоединения кабелей равен M16.

Номинальное напряжениеШирина шкафыМакс. количество параллельных кабелей в фазеМакс. сечение кабелейДиапазон крепежного зажимаДиапазон Переходного кольца
(кВ)(мм) (мм²)(мм)(мм)
12/17.55503 3630355427 - 62
12/17.56503 1)63035 5427 - 62
12/17.58006 2)630355427 - 62
12/17.510006 2)630355427 - 62
248003 1)500355427 - 62
2410006 2)500355427 - 62

11 В случае если используются выдвижные трансформаторы напряжение на тележке или разрядники для защиты от перенапряжения, то количество параллельных кабелей снижается максимально на 2 в фазе.

В случае если используются выдвижные трансформаторы напряжение на тележке или разрядники для защиты от перенапряжения, то количество параллельных кабелей снижается максимально на 4 в фазе.

Если здесь используются трансформаторы напряжение или разрядники для защиты от перенапряжения, то количество параллельных кабелей снижается максимально на 2 в фазе.

Номинальное напряжение

(кВ)

Ширина шкафы

(мм)

Макс. количество параллельных кабелей в фазеМакс. сечение кабелей

(мм²)

Диапазон крепежного зажима

(мм)

Диапазон Переходного кольца

(мм)

12/17,5800124035 - 5427 - 62
241000124035 - 5427 - 62

6 кабелей для фазы в устройстве

6 кабелей для фазы в устройстве, имеющем ширину 1000 мм

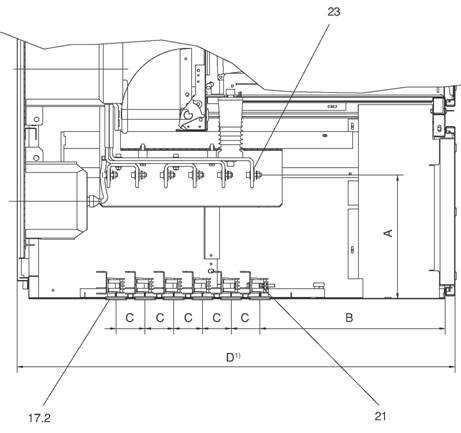

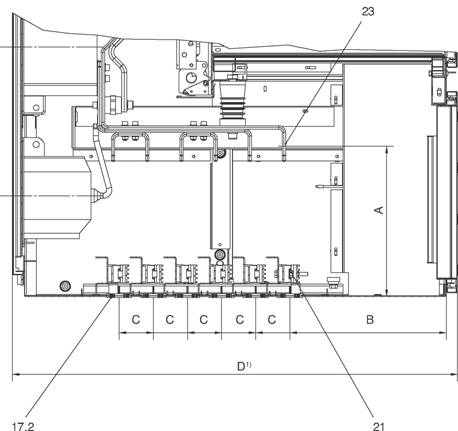

8.2.1 Высота присоединения кабелей устройств 12 a 17,5 кВ

Размеры присоединения силовых кабелей шкафов UniGear 12/17,5 кВ

Размеры присоединения силовых кабелей шкафов UniGear 12/17,5 кВ

17.2 Переходное кольцо 21 Кабельный зажим 23 Присоединительная лента кабелей

In

A

Ширина ммIth кАМакс. количество кабелей в одной фазеA

мм

B

мм

C

мм

63065031.51535840-
100065031.53535480180
125065031.53535480180
1250800403465480180
160080031.5/406440460100
200080031.5/406440460100
1600100031.5/406440460100
2000100031.5/406440460100
2500100031.5/406440460100
31501000406455460100
40001000406455460100

8.2.2 Высота присоединения кабелей установок 24 кВ

Размеры присоединения силовых кабелей шкафов UniGear 24 кВ

Размеры присоединения силовых кабелей шкафов UniGear 24 кВ

17.2 Переходное кольцо 21 Кабельный зажим 23 Присоединительная лента кабелей

In A Ширина ммIth кАМакс. количество кабелей в одной фазеA

мм

B

мм

C

мм

1000800253497608180
1250800253497608180
10001000253497608180
12501000253497608180
16001000256432645100
20001000256432645100
25001000256432645100

8.2.3 Высота присоединения кабелей ряда UniGear 550

ДАННЫЕ

Высота присоединения кабелей ряда UniGear 550

InШиринаIthМакс. количествоРасстояние
кабелейв одной фазе
AммкАВ одной фаземм
630550252105
1250550252105

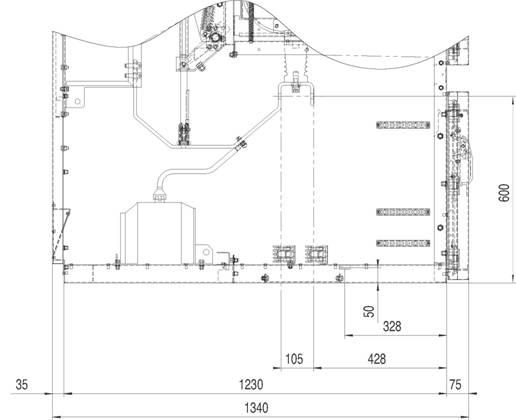

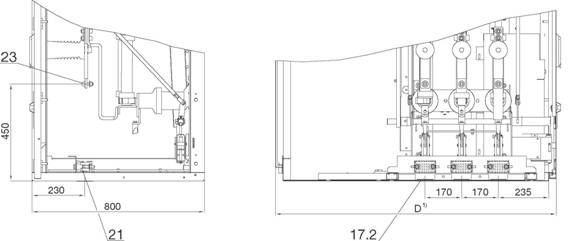

Размеры присоединения кабелей в шкафах распределительного устройства UniGear с разъединителем 12/17,5 кВ

Глубина шкафы D в шкафу разъединителя в комбинации со шкафами выключателя рекомендуется 1340 мм, в других случаях - 1300 мм.

17.2 Переходное кольцо 21 Кабельный зажим 23 Присоединительная лента кабелей

Размер надо проверить в соответствии с документацией соответствующего заказа.

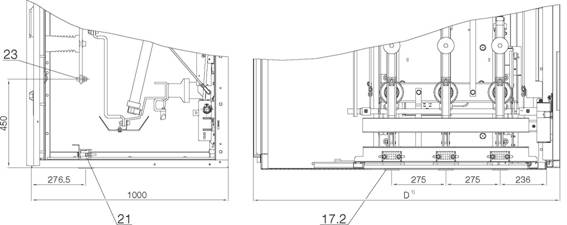

Размеры присоединения кабелей в шкафах распределительного устройства UniGear с разъединителем 24 кВ

Глубина шкафы D в шкафу разъединителя в комбинации со шкафами выключателя рекомендуется 1560 мм, в других случаях - 1520 мм.

17.2 Переходное кольцо 21 Кабельный зажим 23 Присоединительная лента кабелей

8.2.4 Высота присоединения кабелей шкафов с разъединителем

Высота присоединения кабелей шкафов с разъединителем

Размер надо проверить в соответствии с документацией соответствующего заказа.

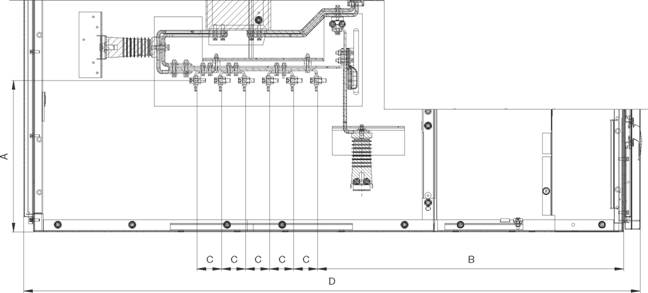

8.2.5 Кабельное соединение в ячейках с двумя системами шин

Кабельное соединение в ячейках с двумя системами шин

U

n

кВ

I

n

A

Ширина ммI

th

кА

Макс. количество кабелей в одной фазеA

мм

B

мм

C

мм

D

мм

24100080025369013851202570
24125080025369013851202570
241600100025663012751002570
242000100025663012751002570
242500100025663012751002570
12/17,563065031,5/25360011521302021
12/17,5100065031,5/25360011521302021
12/17,5125065031,5/25360011521302021
12/17,5160080031,5/2564979931002021
12/17,5200080031,5/2564979931002021
12/17,52500100031,5/2564979931002021
12/17,53150100031,5/2567601293902021

8

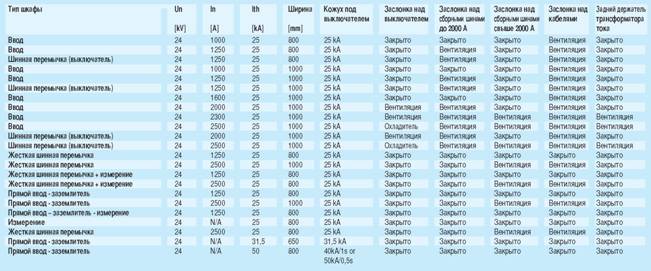

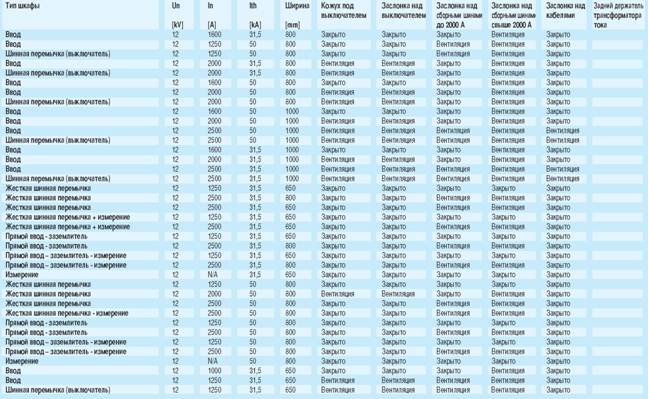

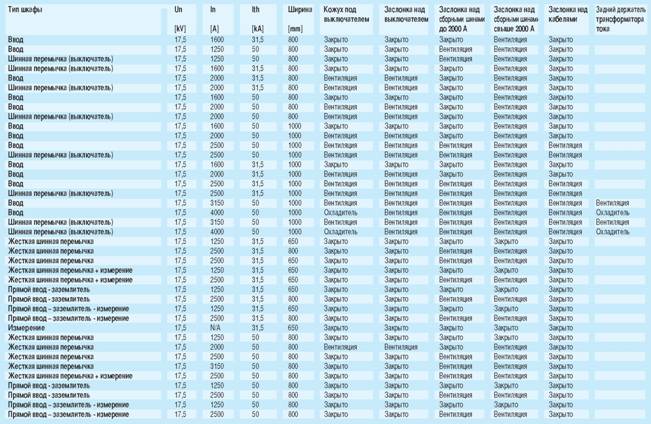

8.5 Заслонки и кожухи для снятия давления

Заслонки и кожухи для снятия давления

Заслонки и кожухи для снятия давления 2

Заслонки и кожухи для снятия давления 3

1 Высота управляющего шкафа равна 580//705/1100 мм, вплоть до шкафов 3150/4000 A, где в распоряжении имеются только с высотой 705/1100 мм.

1000 мм - по запросу

До 2500 A - глубина шкафа с выключателем HD4, включая комбинации с ними, равна 1340 мм, в других случаях A= 1300 мм - но всегда надо принять во внимание примечание 5)

Для 3150 A и 4000 A - глубина шкафа с выключателем HD4, включая комбинации с ними, равна 1390 мм, в других случаях B = 1350 мм - но всегда надо принять во внимание примечание 5)

Размер должен быть проверен по документации соответствующего заказа.

Вводы, укомплектованные контактором "V-Contactor", имеют ширину 650 мм для тока малой продолжительности до 50 кА.

UniGear Тип ZS1, серия 550 имеет высоту только 2200 или 2595 мм.

3) Исполнение < 25 кА

8) Планируется

8) Планируется

5.6.2 Стандартная компоновка

Обычно выдуваемый газ надо отвести из помещения, в котором он образуется в результате внутреннего дугового замыкания. Следующее решение можно использовать, когда можно выдувать газы за пределы распределительной станции:

Стандартный канал

• Компактный канал

5.6.3 Альтернативное решение

Следующее решение можно использовать, когда нельзя выдувать газы за пределы распределительной станции:

Компактный канал с верхними выдувными трубками

Использование перегородок вплоть до поверхности перекрытия

(3) Выключатель может достигнуть номинального тока, значение которого больше чем 3150 A, с подходящей принудительной вентиляцией распределительного устройства (другая информация приводится в техническом каталоге распределительного устройства UniGear, тип ZS1).

(4) Блокировочный электромагнит на тележке (-RL2) для предотвращения заезда выключателя при отключенных вспомогательных цепях (вилка не находится в шт.розетке) входит в стандартное оснащение.

(5) Номинальный ток в распределительном устройстве с принудительной вентиляцией.

В распределительном устройстве с естественной вентиляцией номинальный ток равен 2300 A.
