ПРИМЕНЕНИЕ В МОРСКИХ УСЛОВИЯХ

3.5 Устройство жесткого соединения с дугогасительным трансформатором (RE)

12 кВ

Ширина		мм	650	800
Высота		мм	2200	2200
Высота с каналом выдувания газа		мм	2530	2530
Глубина		мм	1340	1340/1390
Номинальный ток	630 (630)* 1250 (1200) 1600 (1530) 2000 (1910) 2500 (2390) 3150 (3010)	A
Заземлитель

В скобках указано значение номинального тока, относящееся к 45 °С

1. До 50 кА с V-Contact
2. < = 31,5 кА
3. > = 40 кА

В скобках указано значение номинального тока, относящееся к 45 °С

1. До 50 кА с V-Contact
2. < = 31,5 кА
3. > = 40 кА

В скобках указывается значение номинального тока, относящееся к 45 °С

(1) < = 31,5 кА

(2) > = 40 кА

В скобках указывается значение номинального тока, относящееся к 45 °С

(1) < = 31,5 кА

(2) > = 40 кА

*В скобках указывается значение номинального тока, относящееся к 45 °С

(1) < = 31,5 кА

(2) > = 40 кА

3.6 Устройство измерение с дугогасительным трансформатором (ME)

12 кВ

*В скобках указывается значение номинального тока, относящееся к 45 °С < = 31,5 кА > = 40 кА

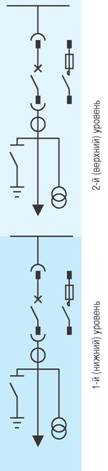

3.7 Устройство сдвоенного ввода (оконцевание кабелей снизу или сверху)

12 кВ

Ширина мм	750	900
Высота мм	2698	2698
Высота с каналом выдувания газа мм	2698 (,)	2698 (,)
Глубина мм	1976	1976
Номинальный ток A 630 (630)* 1000 (960) 1250 (1200) 1600 (1530)
Заземлитель 1-й уровень 2-й уровень
Количество кабельных присоединений 1-й уровень Nr. для каждой фазы (максимум) 2-й уровень
Количество трансформаторов тока для фаз (альтернативная комбинация) - 1-й уровень 1 среднего размера удлиненного размера среднего размера 1 среднего и 1 удлиненного размера 1 однополярный тороидальный трансформатор тока (1 для трех фаз)
Количество трансформаторов тока для фаз (альтернативная комбинация) - 2-й уровень 1 среднего размера удлиненного размера среднего размера 1 среднего и 1 удлиненного размера 1 однополярный тороидальный трансформатор тока (1 для трех фаз)
Количество трансформаторов напряжения для фаз (альтернативная комбинация) 1-й уровень 1 неподвижной установки
Количество трансформаторов напряжения для фаз (альтернативная комбинация) 2-й уровень 1 неподвижной установки

*В скобках указывается значение номинального тока, относящееся к 45 °С

1) Высота распределительного устройства в составной конфигурации с одним или двумя уровнями такая же, как высота и шкафа при двухуровневой компоновке.
