TYPICAL CONVENTIONAL UNITS
4.5 Устройство ввода -вывода (IF) 4.5.1 Ввод до 2500 A
| 12-17.5 кВ | 24 кВ | |||||
| Ширина | мм | 650 | 800 | 1000 | 800 | 1000 |
| Высота | мм | 2200 4) | 2200 4) | 2200 4) | 2400 * | 2400 5) |
| Высота с каналом выдувания газа | мм | 2700 | 2700 | 2700 | 2700 | 2700 |
| Глубина | мм | 2021 | 2021 | 2021 | 2570 | 2570 |
| Номинальный ток | A | |||||
| 630 | ||||||
| 1250 | ||||||
| 1600 | ||||||
| 2000 | ||||||
| 2500 | ||||||
| Макс. удерживающий ток малой продолжительности | кА | 31.5 ** | 31.5 6) | 31.5 6) | 25 | 25 |
| Заземлитель | ||||||
| Количество кабельных присоединений (макс.) | nr. | 3 | 6 | 6 | 3 | 6 |
| Количество трансформаторов тока для фаз (альтернативная комбинация) | ||||||
| 1 среднего размера | ||||||
| 1 удлиненного размера | ||||||
| Количество трансформаторов напряжения для фаз (альтернативная комбинация) | ||||||
| 1 неподвижной установки | ||||||
| 2 неподвижной установки | ||||||
| 1 выдвижной с предохранителями | ||||||
) *Высота с секцией низкого напряжения, имеющей высоту 1100 мм, равна 2720 (24 кВ)) **31,5 кА @ 12 кВ; 25 кА @ 17,5 кВ
Высота с секцией низкого напряжения, имеющей высоту 1100 мм, равна 2595 (12/17,5 кВ)
UNIGEAR С ДВУМЯ СИСТЕМАМИ СБОРНЫХ ШИН

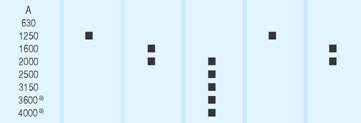

4.5.2 Ввод свыше 2500 A
Ввод для токов свыше 2500 A всегда состоит из двух шкафов. Один шкаф для каждой шинной системы.
| 12-17.5 кВ | 24 кВ | ||
| Ширина | мм | 1000 | 1000 |
| Высота | мм | 2200 * | 2200 ** |
| Высота с каналом выдувания газа | мм | 2700 | 2700 |
| Глубина | мм | 2021 | 2570 |
| Номинальный ток | A 2500 3150 3600 4000 | 8) 8) | 8) |
| Макс. удерживающий ток малой продолжительности | кА | 31.5 *** | 25 |
| Заземлитель | |||
| Количество кабельных присоединений (макс.) | nr. | 6 | 6 |
| Количество трансформаторов тока для фаз (альтернативная комбинация) 1 среднего размера 1 удлиненного размера | |||
*Высота с секцией низкого напряжения, имеющей высоту 1100 мм, равна 2595 мм
- **Высота с секцией низкого напряжения, имеющей высоту 1100 мм, равна 2720 (24 кВ)
- ***31,5 кА @ 12 кВ; 25 кА @ 17,5 кВ
Количество трансформаторов напряжения для фаз (альтернативная комбинация)
неподвижной установки
неподвижной установки
1 выдвижной с предохранителями

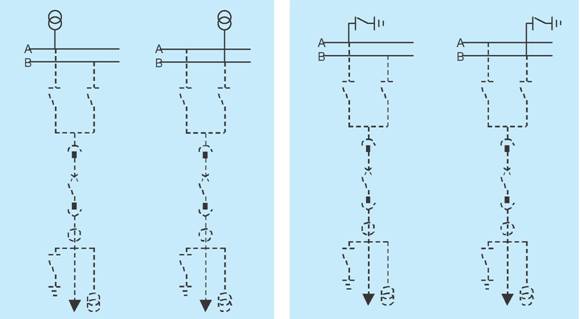

4.6 Шинная перемычка
4.6.1 Продольная шинная перемычка - часть продольной шинной перемычки с выключателем
Продольная шинная перемычка состоит из 2 или 3 шкафов. Две шинные перемычки и одна жесткая шинная перемычка между ними.
Здесь описана шинная перемычка с выключателем.
Количество трансформаторов напряжения для фаз (альтернативная комбинация)
неподвижной установки
неподвижной установки
1 выдвижной с предохранителями
Высота с секцией низкого напряжения, имеющей высоту 1100 мм, равна 2595 мм (12/17,5 кВ)
Высота с секцией низкого напряжения, имеющей высоту 1100 мм, равна 2720 мм (24 кВ)
31,5 кА @ 12 кВ; 25 кА @ 17,5 кВ 8) Планируется
4
UNIGEAR С ДВУМЯ СИСТЕМАМИ СБОРНЫХ ШИН

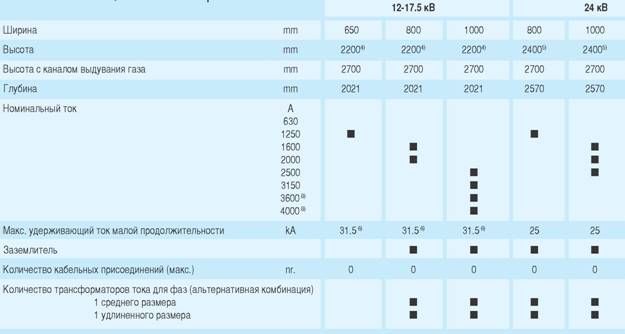

4.6.2 Продольная шинная перемычка - комбинированная часть жесткого соединения сборной шины
Продольная шинная перемычка состоит из 2 или 3 шкафов. Две шинные перемычки и одна жесткая шинная перемычка между ними.
Здесь описана шинная перемычка с выключателем.
| 12-17.5 кВ | 24 кВ | |||||
| Ширина | мм | 650 | 800 | 1000 | 800 | 1000 |
| Высота | мм | 22004) | 22004) | 22004) | 2400* | 2400** |
| Высота с каналом выдувания газа | мм | 2700 | 2700 | 2700 | 2700 | 2700 |
| Глубина | мм | 2021 | 2021 | 2021 | 2570 | 2570 |
| Номинальный ток | A 630 1250 1600 2000 2500 3150 3600 8) 4000 8) |  | ||||
| Макс. удерживающий ток малой продолжительности | кА | |||||
| Заземлитель | ||||||
| Количество кабельных присоединений (макс.) | nr. | |||||
| Количество трансформаторов тока для фаз (альтернативная комбинация) 1 среднего размера удлиненного размера среднего размера 1 среднего и 1 удлиненного размера | ||||||
| Количество трансформаторов напряжения для фаз (альтернативная комбинация) неподвижной установки неподвижной установки 1 выдвижной с предохранителями | ||||||
*Высота с секцией низкого напряжения, имеющей высоту 1100 мм, равна 2720 мм (24 кВ) **31,5 кА @ 12 кВ; 25 кА @ 17,5 кВ
Высота с секцией низкого напряжения, имеющей высоту 1100 мм, равна 2595 мм (12/17,5 кВ)
4.6.3 Продольная шинная перемычка - часть жесткого соединения сборной шины с измерительной тележкой
Продольная шинная перемычка состоит из 2 шкафов. Здесь описана жесткая шинная перемычка.
Высота с секцией низкого напряжения, имеющей высоту 1100 мм, равна 2595 мм (12/17,5 кВ)
Высота с секцией низкого напряжения, имеющей высоту 1100 мм, равна 2720 мм (24 кВ) 8) Планируется

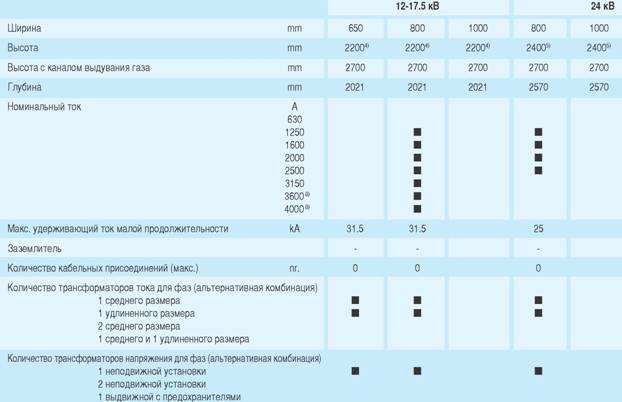

4.6.4 Поперечная шинная перемычка
| 12-17.5 кВ | 24 кВ | |||||
| Ширина | мм | 650 | 800 | 1000 | 800 | 1000 |
| Высота | мм | 2200* | 22004) | 22004) | 2400** | 24005) |
| Высота с каналом выдувания газа | мм | 2700 | 2700 | 2700 | 2700 | 2700 |
| Глубина | мм | 2021 | 2021 | 2021 | 2570 | 2570 |
| Номинальный ток |  | |||||
| Макс. удерживающий ток малой продолжительности | кА | 31.5 | 31.5 | 31.5 | 25 | 25 |
| Заземлитель | - | - | - | - | - | |
| Количество кабельных присоединений (макс.) | 0 | 0 | 0 | 0 | 0 | |
| Количество трансформаторов тока для фаз (альтернативная комбинация) 1 среднего размера удлиненного размера среднего размера 1 среднего и 1 удлиненного размера | ||||||
*Высота с секцией низкого напряжения, имеющей высоту 1100 мм, равна 2595 мм (12/17,5 кВ)**Высота с секцией низкого напряжения, имеющей высоту 1100 мм, равна 2720 мм (24 кВ)8) Планируется
Количество трансформаторов напряжения для фаз (альтернативная комбинация)
неподвижной установки
неподвижной установки
4
UNIGEAR С ДВУМЯ СИСТЕМАМИ СБОРНЫХ ШИН
1 выдвижной с предохранителями
4.7 Устройство измерение (M)
| 12-17.5 кВ | 24 кВ | ||||
| Ширина | мм | 650 | 800 | 1000 | 800 |
| Высота | мм | 22004) | 22004) | 22004) | 24005) |
| Высота с каналом выдувания газа | мм | 2700 | 2700 | 2700 | 2700 |
| Глубина | мм | 2021 | 2021 | 2021 | 2570 |
| Номинальный ток |  | ||||
| Макс. удерживающий ток малой продолжительности | кА | 31.5 | 31.5 | 31.5 | 25 |
| Заземлитель | |||||
| Количество кабельных присоединений (макс.) | 0 | 0 | 0 | 0 | |
| Количество трансформаторов тока для фаз (альтернативная комбинация) 1 среднего размера удлиненного размера среднего размера 1 среднего и 1 удлиненного размера | |||||
| Количество трансформаторов напряжения для фаз (альтернативная комбинация) неподвижной установки неподвижной установки 1 выдвижной с предохранителями 1 неподвижной установки и 1 выдвижной с предохранителями | |||||
Трансформаторы напряжения помещены в секции выключателя.
Трансформаторы могут быть укомплектованы индикацией состояния предохранителя в шкафах 12 и 24 кВ. 8) Планируется

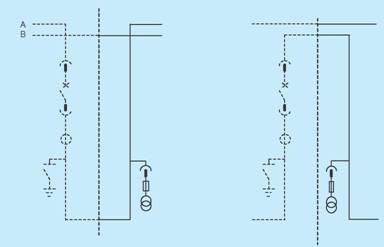

4.8.1 Трансформаторы напряжения
| 12-17.5 кВ | 24 кВ | |||||
| Ширина | мм | 650 | 800 | 1000 | 800 | 1000 |
| Без проходных изоляторов С проходными изоляторами | n | n | ||||
Трансформаторы установлены в дополнительном шкафу на верхней части распределительного устройства. Шкаф можно комбинировать только с секциями низкого напряжения, имеющими высоту 705 мм.
4.8.2 Заземлитель
| 12-17.5 кВ | 24 кВ | |||||
| Ширина | мм | 650 | 800 | 1000 | 800 | 1000 |
| Ток короткого замыкания 25 | кА | |||||
| 31.5 | ||||||
Заземлитель установлен в дополнительном шкафу на верхней части распределительного устройства. Эта комплектация имеется в распоряжении до 31,5 кА/12 кВ; 25 кА/ 17,5 и 24 кВ.
UNIGEAR С ДВУМЯ СИСТЕМАМИ СБОРНЫХ ШИН
4.8 Использование сборных шин
Шкаф можно комбинировать только с секциями низкого напряжения, имеющими высоту 705 мм.
ОБЩИЕ ХАРАКТЕРИСТИКИ
