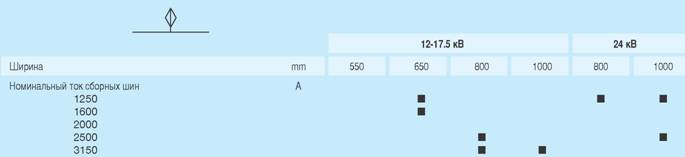

Страница 9 из 27 ИСПОЛЬЗОВАНИЕ ШИН 1.3.1 Трансформаторы тока Трансформаторы установлены в шинной секции в шкафу жесткого соединения сборных шин. Это оснащение имеется в распоряжении до 31,5 кА. Глубина шкафа может быть увеличена.

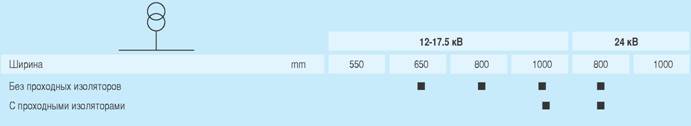

1.3.2 Трансформаторы напряжения

Трансформаторы установлены в дополнительном шкафу на верхней части распределительного устройства. Это оснащение имеется в распоряжении до 50 кА. Шкаф может комбинироваться с секцией низкого напряжения, имеющей высоту 705 мм.

Если паразитный ток распределительного устройства 31,5 кА или более высокий, то обратитесь, пожалуйста, к изготовителю.

1.3.3 Заземлитель

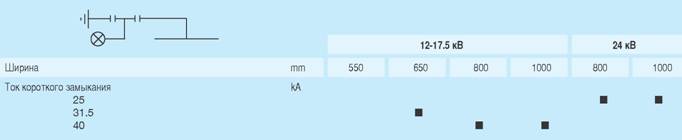

12-17.5 кВ24 кВ
Ширина мм55065080010008001000
Ток короткого замыкания 25 31.5 40 кА

Заземлитель установлен в дополнительном шкафу на верхней части распределительного устройства. Это оснащение имеется в распоряжении до 31,5 кА. Шкаф можно комбинировать с секцией низкого напряжения, имеющей высоту 705 мм.

1.3.4 Вводный канал

UNIGEAR С ОДНОЙ СИСТЕМОЙ СБОРНЫХ ШИН

Шинный канал имеется в распоряжении или в неподвижном, или модульном (телескопическом) исполнении.

Более подробная информация приведена в справочной инструкции для модульных шинных каналов (документ № 1VLM000021)

1.3.5 Индикация напряжения
