5.4 Степень защиты

5.4.1 Стандарты

IEC 60529.

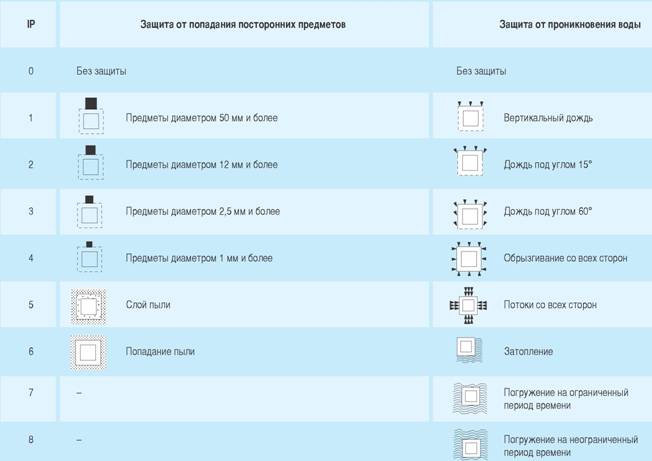

Идентификационная таблица

Степень защиты

5.4.3 Степень защиты

Распределительное устройство UniGear обычно поставляется с этой стандартной степенью защиты:

Внешняя защита IP40

Между секциями IP20

По запросу внешняя защита может поставляться с разной степенью защиты максимально до IP53. В случае если требуется степень защита больше чем IP 41, то надо обратиться к изготовителю.

5.5 Устойчивость при внутренних дуговых замыканиях

5.5.1 Стандарты

IEC 62271-200 IEC 60298

Значение критерий нормы IEC 62271-200 для проведения испытаний при внутренних дуговых замыканиях:

Критерий Описание
1Дверь распределительного устройства должна остаться закрытой и не должны быть сняты закрывающие панели.
2Ни одна из частей распределительного устройства, которая может создать опасность обслуживающему персоналу, не должна отлететь.
3При внешней защите распределительного устройства в частях, которые доступны обслуживающему персоналу, не должны возникнуть никакие отверстия.
4Вертикально и горизонтально расположенные индикаторы из плоского текстильного материала, помещенные вне распределительного устройства, не должны начать гореть.
6Все заземляющие присоединения распределительного устройства должны оставаться функциональными.

Характеристики распределительного устройства

Распределительное устройство UniGear выполняет все критерии с 1 по 5 для обеспечения безопасности персонала, имеющего правомочия для обслуживания электропроводки в случае возникновения внутреннего дугового замыкания.

Критерии распространяются на внешнюю защиту распределительного устройства.

Классификация распределительного устройства

UniGear классифицируется как IAC AFLR в соответствии с нормой IEC 62271-200, т.е. устойчивость при внутренней дуге передней стороны (F), боковых сторон (L) и задней стороны (R).

Класс доступности - LSC2B.

Период, перекрываемый нормой IEC 60298

В Европейском Союзе действует переходный период для предшествующей нормы IEC 60298. Эта норма действует до 31. 11. 2007 г.
