СПОД на уровне ЦДУ ЕЭС СССР - ОДУ ОЭС [33]

Структура и основные функции системы.

Все ЦППС СПОД, установленные в ЦДУ ЕЭС и ОДУ ОЭС, выполнены на микроЭВМ РПТ-70 и РПТ-80 (по две микроЭВМ на ЦППС). ЦППС ЦДУ ЕЭС и ОДУ ОЭС связаны радиальными дуплексными каналами связи — по два канала на каждый ОДУ (основной и резервный), общее число основных каналов связи для РПТ-70 равно 32. Между отдельными соседними ОДУ организованы поперечные каналы связи. Скорость передачи по каналам — 200 бит/с. В общем случае ЦППС верхнего уровня предусматривает выполнение следующих функций:

централизованный прием и передача телеинформации по каналам связи с аналогичными ЦППС и УТМ различных типов (МКТ-1, МКТ-2, ТМ-512, УТК, TM-800);

межуровневый обмен цифро-буквенной информацией между мини- ЭВМ ОИУК, в частности для передачи суточной ведомости;

сжатие ТИ при их ретрансляции на верхний уровень управления и при вводе в ЭВМ;

управление средствами отображения информации как автономно, так и от мини-ЭВМ.

Межмашинный межуровневый обмен позволяет организовать передачу между любыми связанными сетью мини-ЭВМ не только обычной телеинформации, но и пседоизмерений (до рассчитанных в мини-ЭВМ параметров режима, обобщенных ТС, результатов расчета оценки состояния), цифро-буквенных сообщений (данных суточной ведомости, состояния оборудования и т. п.). Кроме того, появляется возможность организации запроса одной ЭВМ внерегламентных данных из банка другой ЭВМ.

Выполнение перечисленных функций централизованным приемопередатчиком позволяет полностью заменить все приемные и ретранслирующие УТМ на пункте управления более надежными, гибкими, компактными и удобными в эксплуатации микропроцессорными устройствами. Одновременно обеспечивается экономия ресурсов мини-ЭВМ, использовавшихся ранее для хранения и выполнения программ ввода информации от различных УТМ.

Сжатие телеинформации обеспечивает возможность увеличения в 3 — 5 раз объема ТИ, передаваемого по каналам из ОДУ в ЦДУ, и существенного снижения времени запаздывания при передаче ТИ. Соответственно снижается удельная загрузка мини-ЭВМ работой по приему ТИ.

Одной из важных функций ЦППС является управление средствами отображения информации для диспетчера. Предусматривается подключение к ЦППС: одного-двух алфавитно-цифровых или псевдографических дисплеев, устанавливаемых на пульте диспетчера (рядом с дисплеями, управляемыми мини-ЭВМ), мнемосхемы ДЩ и аналоговых приборов (показывающих и регистрирующих); группы цифровых приборов, размещаемых на ДЩ.

Возможность автономного (без связи с мини-ЭВМ) управления этими средствами отображения превращает ЦППС в высоконадежную подсистему оперативного контроля за текущим режимом сети, причем надежность ЦППС почти на порядок выше надежности мини-ЭВМ (за счет большей степени интеграции, простоты технических и программных средств).

Двухмашинный комплекс ЦППС.

Структура двухмашинного комплекса ЦППС СПОД на базе микро-ЭВМ типа РПТ-70 для ОДУ приведена на рис. 1.3. В состав РПТ входят центральный процессор INTEL-8080 (К-580), оперативная память (ОЗУ и перепрограммируемое ПЗУ) общим объемом 40—64 Кбайт, платы последовательного и параллельного интерфейсов для подключения периферийных устройств и мини- ЭВМ, до восьми канальных микропроцессорных адаптеров. Каждый адаптер рассчитан на подключение четырех дуплексных каналов связи (со скоростью от 50 до 1200 бит/с). На противоположных концах каналов могут быть подключены передатчики (приемники) УТМ или ЦППС. Настройка адаптера на тот или иной тип передатчика (приемника) осуществляется изменением программы в ППЗУ адаптера.

Средства отображения информации, предназначенные для диспетчера, подключаются к обеим РПТ через автоматический переключатель П1. Каждая микроЭВМ оснащается некоммутируемым сервисным дисплеем ДС, выполняющим функции пульта контроля и управления РПТ. Коммутация каналов между двумя РПТ, а также переключение с основного на резервный канал осуществляется вторым автоматическим переключателем П2.

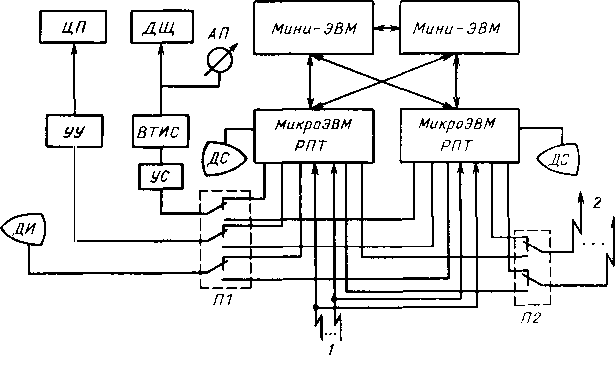

Рис. 1.3. Двухмашинный комплекс ЦППС на микроЭВМ РПТ:

ЦП - цифровые приборы; АП - аналоговые приборы; УУ - устройство управления; УС - устройство сопряжения РПТ и ВТИС; ВТИС - выходные узлы ТИ и ТС; ДИ - дисплей информационный; 1 - каналы связи от нижнего уровня; 2 - каналы связи с верхним уровнем и обратные каналы к нижнему уровню

В нормальном режиме (все элементы двухмашинного комплекса ЦППС исправны) администратор ОИУК назначает одну из мини-ЭВМ и одну из РПТ рабочими. Телеинформация из каналов поступает в обе РПТ одновременно и обрабатывается в них идентичным образом. Обработанная информация пересылается в мини-ЭВМ и в необходимом объеме ретранслируется по каналам в ЦППС высшего уровня управления и в ЦППС соседних диспетчерских пунктов. Заданный объем ТИ, ТС через УС и ВТИС выводятся на мнемосхему и аналоговые приборы ДЩ. Часть ТИ (важнейшие параметры режима) масштабируется для автоматического вывода на цифровые приборы и подзапросу на экран диспетчерского дисплея ДИ. Программы обработки предусматривают простейшую достоверизацию ТИ по сигналам неисправности тракта передачи с автоматической заменой на ЦП недостоверного ТИ дублирующим параметром. Управление всеми или отдельными ЦП возможно и от мини-ЭВМ через РПТ. РПТ может также осуществлять формирование нескольких суммарных показателей (суммирование ТИ). Все средства отображения переключателем П1 подключены к рабочей РПТ. Псевдоизмерения и цифро-буквенная информация передаются из рабочей мини-ЭВМ в рабочую РПТ и далее в каналы межуровневого обмена.

При сбоях канальных адаптеров или всей РПТ производится автоматический перезапуск. При отказе рабочей РПТ рабочая мини-ЭВМ обнаруживает прекращение связи с ней и назначает резервную РПТ рабочей, производя следующие операции: активизирует с ней связь; переключает на нее с помощью П1 средства отображения, а с помощью П2 — обратные каналы. Квитанции передатчикам УТМ по обратным каналам посылаются только от рабочей РПТ.

Виды передаваемой информации.

Информация, циркулирующая, в СПОД, подразделяется на рабочую и служебную. К рабочей информации относятся следующие виды сообщений:

ТИ — телеизмерения текущих значений контролируемых параметров. Передача ТИ может идти в направлении ’’снизу вверх” (прямой канал) и ’’сверху вниз” (обратный канал);

ТС - телесигнализация положения коммутационной аппаратуры (передача по прямому и обратному каналам);

ТИР — телеизмерения для телерегулирования. Предназначены для ввода в ЭВМ, выполняющей функции центрального регулятора системы АРЧМ. Передача ведется по прямому каналу;

ТКР - телекоманды для телерегулирования. Передаются от центрального регулятора к регуляторам на энергообъектах по обратному каналу СПОД или по специально выделенным каналам;

ТИВ — телеизмерения по вызову. Передаются по прямому каналу в результате получения по обратному каналу команды вызова;

ТСВ — телесигнализация по вызову. Передается группа ТС по прямому каналу в результате получения по обратному каналу команды вызова;

ЦБИ — цифро-буквенная информация. Передается по прямому и (или) обратному каналу для составления суточной ведомости, межмашинного обмена данными.

Служебная информация объединяет сообщения о режимах передачи, состоянии каналов связи, маршрутизации информации, квитанции о приеме, переспросах забракованных слов и т. п.

Кодирование сообщений.

Протокол обмена информацией в СПОД см. § 5.2.

Технические характеристики ЦППС СПОД верхнего уровня.

В период с 1980 по 1983 г. все устройства телемеханики, передававшие информацию из ОДУ ОЭС в ЦДУ ЕЭС СССР, заменены двухмашинными комплексами ЦППС СПОД на микроЭВМ РПТ-70.

Объем телеинформации, принимаемой ЦППС по каналам и передаваемой в мини-ЭВМ, — до 2000 информационных байт (1 байт соответствует 1 ТИ или 8 ТС), объем телеинформации, ретранслируемой по одному направлению, — до 250 информационных байт; апертурное сжатие ретранслируемых ТИ — три группы с различным шагом апертуры (1, 2 и 3 кванта); количество ТИ, масштабируемых для отображения на дисплее или на цифровых приборах, — до 250; объем информации, выводимой на диспетчерский щит через устройство воспроизведения телесигналов (определяется возможностями устройства сопряжения УС), — до 1440 сигналов и до 180 аналоговых измерений (приборов).

Благодаря применению адаптивного метода передачи объем передаваемой оперативной информации (ТИ, ТС) в единицу времени увеличен в 3—4 раза при той же скорости передачи по каналам связи. Обеспечен межмашинный межуровневый обмен путем посылки по тем же каналам связи цифро-буквенной информации.

В ИДУ ЕЭС СССР внедрена ЦППС на микроЭВМ РПТ-70 (двухмашинный комплекс) также для системы автоматического регулирования частоты и мощности (АРЧМ). ЦППС обеспечивает прием параметров ТИР от передатчиков устройств телемеханики УТК и ТМ-512 и передачу команд ТКР к объектам телерегулирования через приемники УТК.
