Страница 31 из 46 Математическое обеспечение системы АИСТ

Математическое обеспечение (МО) включает в себя программы: общесистемные реального времени (РВ), функционально-тестовые, сервисные и прикладные.

Общесистемные программы образуют упрощенную операционную систему РВ, которая управляет таймером, прерыванием, диспетчеризацией приоритетов задач различных уровней. Операционная система РВ поставляется заводом-изготовителем в виде запрограммированной микросхемы ППЗУ № 00, устанавливаемой на плате ЦП.

Функционально-тестовые программы предназначены для контроля правильности выполнения основных функций аппаратуры и выявления неисправностей системы в процессе ее эксплуатации путем набора тестов различных модулей и узлов системы. Контрольно-тестовые функции реализуются оператором с помощью сервисных блоков АВК, входящих в состав АПУ и АКП. Блок АВК содержит цифровую шестнадцатеричную клавиатуру, 16 функциональных клавиш, шестнадцатеричное табло цифровой индикации, программно управляемые светодиоды. Функционально-тестовые программы поставляются в виде запрограммированной микросхемы ППЗУ, установленной на плате ПОЗУ.

Прикладные программы (пользовательские) обслуживают периферийные аппараты, канальные адаптеры, а также выполняют первичную обработку принимаемой и передаваемой информации. Прикладные программы реализуются в ППЗУ центрального процессора и КА и поставляются в виде запрограммированных микросхем для стандартного набора периферийных устройств и типов обслуживаемых УТМ.

В процессе проектирования или эксплуатации системы пользователю предоставляется возможность внесения изменений или дополнении в систему МО, например для подключения к канальному адаптеру УТМ, не предусмотренного в МО, которое поставляется заводом-изготовителем. Для этой цели в АПУ предусмотрен узел ККП (он может быть включен и в АКП), который содержит программатор для записи в микросхемы ППЗУ К573РФ2. Этими же средствами в ППЗУ записываются табличные данные, с помощью которых аппаратура системы АИСТ настраивается на определенный объект эксплуатации: таблицы переадресации информации, объем и скорость передачи информации и т. п.

Конструкция аппаратуры АИСТ и основные технические данные

Все аппараты системы АИСТ располагаются в базовых стативах размером 1800 х 600 х 250 мм. В один статив устанавливается до шести кассет разного типа: специального контроллера, сериесного интерфейса цифро-аналоговых преобразователей ЩТИ-64, блоков питания, аппаратов ЩТС-128 и ТИС 16/64. Кассеты имеют съемные платы с печатным монтажом, представляющие собой функционально законченные узлы схемы (модули).

Аппарат КП—PC располагается в настенном стативе размером 620 х х 600 х 250 мм.

Информационная емкость пункта управления на базе центральной станции АИСТ АПУ:

число радиальных дуплексных каналов связи — до 32 (с автоматическим переключением на резервные каналы);

число обслуживаемых КП — до 32;

общая емкость принимаемой информации ТИ—ТС — до 1000 байт. Информационная емкость одного КП:

ТИ — до 128 байт;

ТС — до 1024 бит.

Информационная емкость пункта управления на базе центральной станции АИСТ АПУ-РС:

число магистральных дуплексных каналов связи — до 8;

число обслуживаемых КП—PC — до 64;

число радиальных дуплексных каналов связи — до 16.

Информационная емкость одного КП-РС:

ТИ — до 16 байт;

ТС — до 32 бит;

ТИЭ — до 16 параметров;

ТУ с двухпозиционными командами — до 16 объектов;

РТС - до 64 бит;

РТУ — до 16 объектов.

Интерфейсы ввода—вывода. Аналоговые входы:

входной ток — 5+5 мА или 0—5 мА;

входное сопротивление 1 кОм;

разрядность 8 бит, класс точности 0,6;

в аппарате КП—PC аналоговые входы имеют общую точку, соединенную с нулевой шиной аппаратуры;

в аппарате ТИС 16/64 аналоговые входы изолированы друг от друга и от общих узлов, уровень изоляции 100 В.

Аналоговые выходы:

выходной ток 0—5 мА;

сопротивление нагрузки 0—2,5 кОм;

выходной сигнал — широтно-импульсный;

разрядность 8 бит, класс точности 0,4.

Входы от контактных датчиков:

напряжение — 24 В;

ток через контакт — 3 мА;

все датчики имеют общую точку, входная схема изолирована от общих узлов оптронами, уровень изоляции 400 В.

Входы от бесконтактных датчиков — высокоуровневые и низкоуровневые

Для высокоуровневых входов могут быть использованы бесконтактные датчики любой полярности при тех же параметрах, что и контактные датчики; для низкоуровневых входов — сигналы транзисторнотранзисторной логики; ток через датчик в состоянии 0—0,7 мА; помехоустойчивость 0,4 В.

Выходы на лампы ТС диспетчерского щита:

напряжение — не более 100 В;

ток постоянный — не более 100 мА;

общая шина ’’минус”;

выходная схема изолирована от общих узлов, уровень изоляции 500 В.

Выходы телеуправления:

контактная схема выхода с реле РП21;

стандартная схема с изоляцией выходных цепей каждого объекта ТУ;

имеется цепь блокировки АПВ.

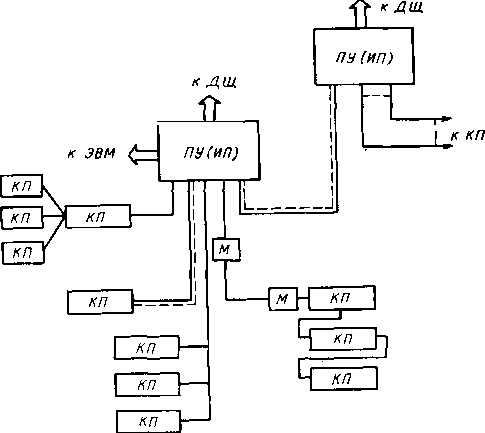

Рис. 5.8. Телекомплекс ГРАНИТ, возможные структуры соединений между ПУ и КП
