На рис. В.4 представлена обобщенная схема системы ТМ простейшей структуры ’’пункт—пункт”. Система ТМ в узком смысле состоит из устройств телемеханики ПУ и КП, соединенных каналом связи. Оконечная аппаратура канала ’’модем” связана с УТМ посредством стандартного или специализированного интерфейса (в зависимости от типа используемого модема). Стандартные модемы CCITT связаны с УТМ по стыку V.24. Специализированные простейшие модемы, применяемые в каналах телемеханики для энергосистем (например, типа АПСТ завода ’’Нептун”), имеют четырехпроводную связь с УТМ, регламентированную техническими условиями на аппаратуру телемеханики.

Система ТМ в ’’широком смысле” дополнительно включает устройства ввода—вывода информации (УВВ ТМ). На ПУ — это устройство отображения и ввода оперативной информации — диспетчерский щит ДЩ и пульт управления ПлУ, контрольный дисплей и регистрирующее печатающее устройство РПУ. Последние устанавливаются в зависимости от возможностей УТМ управлять стандартными средствами ввода- вывода и служат как для отображения и регистрации оперативной информации, так и для расширения сервисных функций при обслуживании УТМ. На диспетчерском щите располагаются основные средства отображения общего пользования: мнемонические схемы контролируемых объектов с сигнальными лампами, стрелочными и цифровыми приборами и т. п. На пульте управления расположены ключи управления, мнемосхема управляемого объекта с сигнальными лампами, табло и другими указывающими приборами. Интерфейс УТМ ПУ—ДЩ может включать в себя ряд промежуточных вспомогательных устройств, входящих в комплекс УТМ ПУ, и задается техническими условиями на этот комплекс.

Для оказания помощи диспетчеру в ведении оперативного режима энергосистем на всех крупных диспетчерских пунктах созданы оперативно-информационные комплексы АСДУ с соответствующими устройствами ввода—вывода информации УВВ ОИК. В состав ОИК входят ЭВМ, получающие телеинформацию непосредственно от УТМ и обрабатывающие ее в темпе поступления, т. е. в режиме реального времени, ЭВМ ОИК управляет средствами отображения индивидуального пользования (дисплей Д) и коллективного пользования (табло ТБ, печатающие устройства АЦПУ, обобщенные символы ДЩ и т.п.). Оперативная информация от диспетчера вводится в ЭВМ через функциональную клавиатуру ФК.

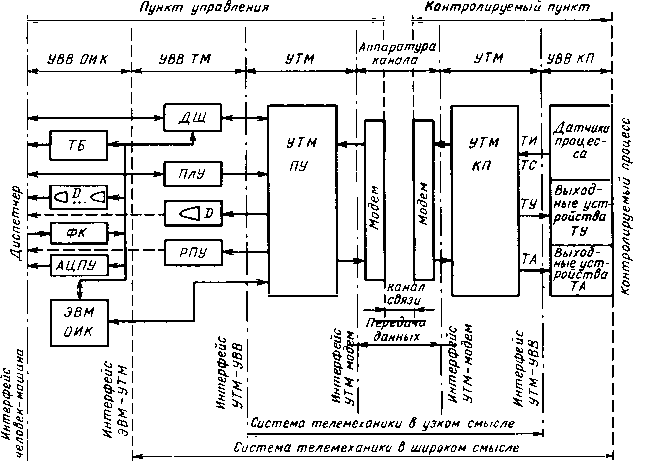

Рис. В.4. Обобщенная схема системы телемеханики ’’пункт-пункт”:

УВВ ОИК — устройства ввода—вывода оперативно-информационного комплекса; УВВ ТМ — устройства ввода-вывода системы телемеханики; УТМ - устройство телемеханики; ПУ — пункт управления; КП — контролируемый пункт; УВВ КЦ — устройства ввода—вывода контролируемого пункта; ТБ — табло диспетчера; D — дисплеи; ФК — функциональная клавиатура; АЦПУ — аналого-цифровое печатающее устройство; ДЩ - диспетчерский щит; ПлУ - пульт управления; РПУ - регистрирующее печатающее устройство; ТИ, ТС, ТУ, ТА - входные и выходные сигналы устройства телемеханики

Таблица В.1. Основные функциональные блоки УТМ

Наименование блоков	Функциональное назначение	Аппаратура
Блоки входа-выхода на КП (сторона контролируемого процесса), устройства ввода-вывода	Преобразование контролируемого физического процесса в электрические сигналы на входе УТМ	Аналоговые цифровые датчики ТК, входные датчики ТК, входные реле ТС
	Преобразование сигналов на выходе УТМ в команды оперативного управления	Выходные реле ТУ
Блоки обработки входных и выходных сигналов на КП	Фильтрация входных сигналов от помех	Входные фильтры
	Обработка входных сигналов	Логические схемы
	с целью повышения информативности (усреднение, интегрирование, суммирование ТИ; формирование обобщенной ТС)	(программа)
	Преобразование аналог-код	АЦП
	Запоминание входных и выходных сигналов	Оперативная память
	Анализ изменения контрольной информации и формирование сигнала запуска	Логические схемы (программа)
	Контроль правильности ТУ	То же
Блоки кодирования и декодирования на КП и ПУ	Преобразование параллельнопоследовательное (и наоборот)	Регистры (программа)
	Формирование помехозащищенных кодов	Кодер (программа)
	Приоритеты передачи Алгоритм отбора сообщений, сжатие сигналов	Логические схемы (программа)
	Распознавание и защита от ошибок	Декодер (программа)
Блоки передачи- приема сигналов	Обеспечение надежной и помехозащищенной передачи по каналу связи	Модем, стандарт CCITT; специальный модем
	Контроль качества сигнала	То же
	Синхронизация биг приема-передачи
	Контроль исправности канала связи	»»

Интерфейс сопряжения УТМ-ЭВК ОИК зависит от многих факторов и в частности от наличия промежуточных устройств сопряжения типа модулей ввода—вывода ЭВМ. Как правило, этот интерфейс схемно или программно реализуется в УТМ ПУ и должен оговариваться в технических условиях на сопряжение с ЭВМ. Единого международного стандарта на интерфейс УТМ—ЭВМ ОИК не существует. Объясняется это, в частности, и тем, что программируемые микропроцессорные устройства телемеханики способны сами выполнять многие функции по оперативной обработке и управлению средствами отображения информации, в связи с чем ЭВМ ОИК все больше разгружаются от непосредственного выполнения функций ввода и рутинной обработки телеинформации, отчего требования к интерфейсу УТМ—ЭВМ, естественно, меняются.

На КП устройствами ввода—вывода УВВ являются датчики ТИ, ТС, аварийных сигналов и других видов контрольной информации, а также выходные устройства ТУ двухпозиционными или многопозиционными объектами, устройства телеавтоматики ТА, телекомандирования и тд.

Интерфейс УТМ—УВВ регламентируется стандартом МЭК ’’Устройства и системы телемеханики” [41, публикация 870.3].

Основные функциональные блоки устройства телемеханики приведены в табл. В.1. Их функции в УТМ могут выполняться либо благодаря фиксированным соединениям между логическими элементами (принцип жесткой логики), либо программным путем (принцип программируемой логики). В последнем случае УТМ имеет структуру специализированной микроЭВМ и ее функции задаются программой.

Классификация основных программных модулей программируемых УТМ приведена на рис. В.5.

Продолжение табл. В.1

Наименование блоков	Функциональное назначение	Аппаратура
Блоки обработки данных на ПУ	Вычислительные функции: усреднение, интегрирование, масштабирование, суммирование и т. п.	Программа
	Логические функции: формирование обобщенных ТС, контроль пределов, сортировка данных	То же
	Преобразование код-аналог	ЦАП
	Запоминание сигналов	Оперативная память
	Оценка состояния	Программа
Блоки входа-выхода на ПУ (сторона диспетчера, оператора)	Преобразование сигналов выхода в информацию, понятную оперативному персоналу, и преобразование действий персонала в сигналы управления Отображение и регистрация данных диалог человек-машина	Диспетчерский щит, дисплей, пульт (консоль) управления, ключи управления (программа)

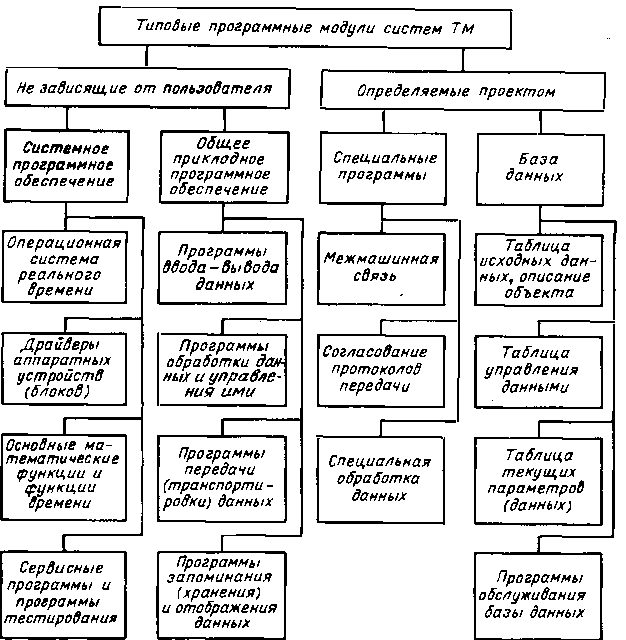

Рис. В.5. Программное обеспечение систем телемеханики

Программное обеспечение систем ТМ может быть подразделено на два типа. Первый тип — основные программы, не зависящие от конкретных условий применения и обеспечивающие выполнение заданного набора функций; они записываются постоянным запоминающим устройством (ПЗУ) и поставляются заводом-изготовителем совместно с аппаратурой ТМ. Второй тип — программы, определяемые конкретными условиями пользователя и зависящие от проектных данных. Эти программы в основном записываются пользователем в оперативное запоминающее устройство (ОЗУ) либо в ПЗУ с помощью специального блока-программатора в составе УТМ.
