Комплекс УВТК-120 разработан ВНИИКА Нефтегаз и готовится к серийному производству ПО ’’Краснодарский ЗИП” Минприбора СССР. Предназначен для использования в автоматизированных системах управления (АСУ) газовой, нефтяной промышленности, промышленности водного хозяйства, а также в энергетике, коммунальном хозяйстве и др. Комплекс предназначен для замены устройств телемеханики типа ТМ-120.1 и всех его модификаций.

УВТК-120 выполняет следующие функции:

ТИ — телеизмерение текущих значений контролируемых параметров;

ТИИ — телеизмерение интегральных значений параметров;

ТУ — телеуправление объектами с дискретными состояниями;

ТР, ТРКУ — телерегулирование путем задания кодовых установок;

ЦБИ — цифро-буквенная информация в двоичном коде для обмена данными между станциями системы;

РТ — ретрансляция всех видов известительной информации;

РТУ, РТР - ретрансляция команд ТУ, ТР (с верхних уровней на нижние);

РТКУ — ретрансляция (сверху вниз) кодовых уставок регулирования методом передачи приращений значений уставок или их абсолютных значений;

ЛВС — решение задач локальных вычислительных систем при управлении технологическими процессами на КП в автономном режиме.

Состав телекомплекса

Телекомплекс УВТК-120 построен по принципу микроЭВМ, содержит функциональные блоки и конструктивы по ГОСТ 10317—79*.

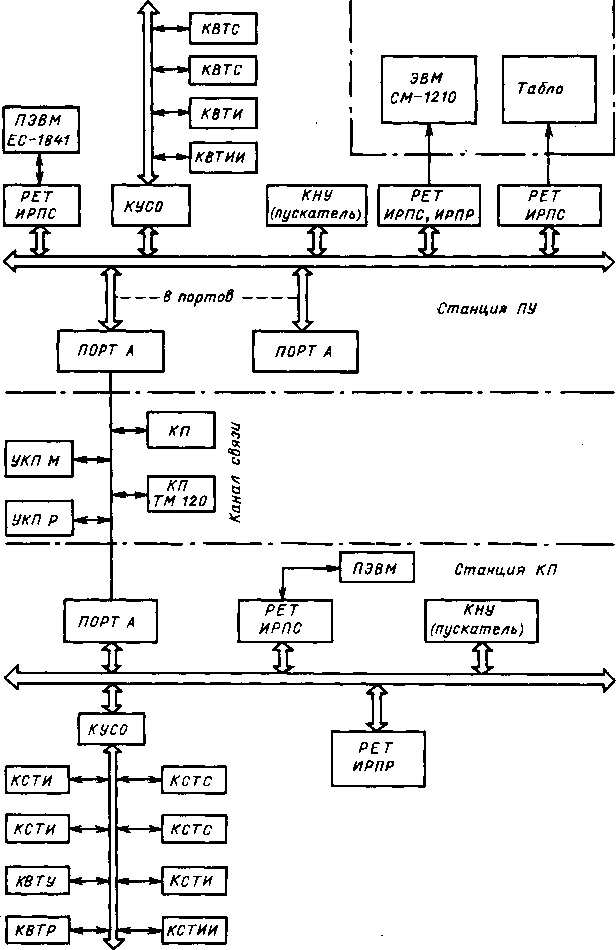

Рис. 5.10. Структурная схема телекомплекса УВТК-120:

КНУ — контроллер начального управления; КУСО - то же связи с объектом; КВТС - то же вывода ТС;. КВТИ - то же вывода ТИ; КВТУ - то же вывода ТУ; КВТР - то же вывода ТР; КСТИ - то же сбора ТИ; КСТС - то же сбора ТС; КСТИИ - то же сбора ТИИ; РЕТ ИРПС - ретранслятор с последовательным интерфейсом; РЕТ ИРПР - ретранслятор с параллельным интерфейсом; ПОРТА - канальный адаптер; ПЭВМ - персональная ЭВМ; УКП М - УТМ КП малогабаритное; УКП Р - УТМ КП ретранслирующее; КП ТМ 120 - УТМ КП системы ТМ 120

Таблица 5.5. Информационные объемы устройств телекомплекса УВТК-120

Устройства

Параметры	ПУ	КП*	УКП.М	УКП.Р
ти	25 000	8	4	2000
		2000
тс	50 000	8	32	2000
		2000
ТУ	10 000	8	16	2000
		2000
ТРКУ		8	1	2000
		2000
тии	10 000	8	1	2000
		2000
ЦБИ	Длина массива 24 байт, число массивов не ограничено

* Числа в числителе - шаг наращивания емкости для всех функций.

Состоит из станций типа ПУ, КП, малогабаритного устройства УКП.М и ретранслятора УКП.Р. Станции типа ПУ, КП комплектуются из набора функциональных блоков (рис. 5.10).

Блок КНУ является контроллером начала управления. Он содержит микропроцессор типа 1821ВМ85 (аналог INTEL8085), элементы ПЗУ и ОЗУ и осуществляет начальный запуск и загрузку программного обеспечения функциональных модулей системы. Контроллеры ввода- вывода информации подключаются к общей системной магистрали через контроллер связи с объектом КУСО, управляющим блочными магистралями ввода-вывода. Обработка телеинформации ведется персональной ЭВМ (либо мини-ЭВМ), входы которой подключаются к системной магистрали через контроллеры ретрансляции с интерфейсом ИРПС или ИРПР.

Изменение функциональных возможностей и объемов телеинформации в любых сочетаниях обеспечивается путем установки соответствующего количества функциональных блоков в пределах установленного максимального объема.

Общее число станций типа КП и УКП, подключаемых к станции типа ПУ, не должно превышать 250.

Информационные емкости станций ПУ и КП (максимальные и минимальные значения) приведены в табл. 5.5.

Структура и каналы связи

В качестве каналов связи между ПУ и КП могут использоваться: арендованные каналы Министерства связи и ведомственные каналы, организованные различного рода системами многократного ВЧ и тонального уплотнения по ВЛ, физическим линиям связи с четырехпроводным окончанием, радиолиниям и т. п.

Структура каналов связи может быть радиальной и магистральной. Число радиальных направлений, подключаемых к станции ПУ, не должно превосходить 16. Каждое радиальное направление может иметь магистральную структуру с числом КП в магистрали до 16.

Скорости передачи на различных магистралях (направлениях) могут быть разными из ряда 50, 100, 200, 600, 1200 Бод.

Обмен информацией по каналам связи между станциями комплекса производится по протоколу системы ТМ-120.1 байтами с девятым защитным разрядом.

Станция комплекса типа ПУ выполняется по принципу локальной вычислительной сети с общим количеством абонентов до 60.

Скорость передачи сигналов по общей магистрали 1 Мбит/с на расстоянии до 100 м (ЛВС построена по принципу Ethernet).

Структурная схема телекомплекса приведена на рис. 5.10.

Станция ПУ обеспечивает сопряжение с внешними устройствами по стандартным интерфейсам ИРПС, ИРПР по стыку С2.

Количество контроллеров связи с объектами не должно превышать 250.

Станция ПУ выполняет следующие функции по обработке и воспроизведению информации:

масштабирование параметров ТИ и ТИИ;

сравнение с уставками параметров ТИ и с сигнализацией выхода за установленные пределы;

цифро-буквенное воспроизведение на дисплеях обработанных значений ТИ и ТС;

отображение информации ТИ и рассчитываемых параметров на цветных графических дисплеях, диспетчерском щите и табло.

Станции типа КП и УКП М рассчитаны на подключение следующих датчиков:

для ТИ — датчиков токовых и напряжения с унифицированными сигналами;

для ТИИ — датчиков, имеющих на выходе сигнал в виде импульсов

с частотой следования не более 50 имп/с, расстояние до' датчика — не более 100 м; , '

для ТС — датчиков, имеющих один контактный или бесконтактный выход с сопротивлением в замкнутом состоянии не более 200 Ом и в разомкнутом состоянии не менее 200 кОм. Выходные элементы станции КП обеспечивают коммутацию цепей с индуктивной нагрузкой до 400 В · А при напряжении не более 220 В постоянного тока.

Программные модули, обеспечивающие функционирование устройств, хранятся в ПЗУ и ОЗУ.

Загрузка программного обеспечения контроллеров комплекса осуществляется из ПЗУ, расположенного в модуле начального управления КНУ (ПУСКАТЕЛЬ) системы.

Оперативные данные хранятся в ОЗУ.
