Система блокировок Ronis

SafeRing/SafePlus, элегазовое КРУ - модуль высоковольтного выключателя

Глубина 800 мм Ширина 696 мм Высота 1336 мм

Стандартное оборудование

Вакуумный выключатель 630/1250 А

Разъединитель

Заземлитель

Вводы для подключения внешних шин

- Привод разъединителя / заземлителя

- Моторный привод, выключатель

- Автоматическое повторное включение последовательности

- Соленоид включения и отключения

- Combisensors с интерфейсом C (400 серий болтами)

- Низкий отсек с REF541 или REF542 плюс

Дополнительное оборудование

Сигнальный контакт (1 НO) датчика давления, подключенный к терминалу

Дополнительное оборудование для модернизации

Отсек низковольтного оборудования

Возможные конфигурации Защита:

Ненаправленная токовая защита, 3 ступень

Направленная токовая защита, 3 ступень

Ненаправленная токовая защита от замыканий на землю

Направленная токовая защита от замыканий на землю

Защита максимального напряжения

Тепловая защита

Защита максимального напряжения, 3 фазы

Контроль частоты

Измерения:

ток, 3 фазы

ток нулевой последовательности

напряжение, 3 фазы

остаточное напряжение

контроль мощности, 3 фазы, cos ф

регистратор ошибок

Дополнительные возможности

защита конденсаторных установок

контроль конденсаторными установками

контроль качества электроэнергии

SafeRing/SafePlus, элегазовое КРУ М- Измерительный модуль

Технические параметры

Измерительный модуль M представляет собой шкаф заводской сборки с

воздушной изоляцией, прошедший типовые испытания. В шкафу

установлены стандартные трансформаторы тока и напряжения узкого

исполнения, соответствующие DIN 42600

Стандартное оборудование

2 либо 3 (необходимо указать заранее), соответствующих DIN 42600, трансформатора тока узкого исполнения с ребрами.

3, соответствующих DIN 42600, однополюсных трансформатора напряжения узкого исполнения.

3 ввода серии 400 для подключения к ячейкам SafePlus слева.

3 ввода серии 400 для подключения к ячейкам SafePlus справа.

всего 3 ввода серии 400 необходимых для подключения измерительного модуля только справа или только слева

Трансформаторы тока и напряжения монтируются на правой либо левой стенке модуля (зависит от направления мощности и должно указываться заранее).

Блокирующие замки для предотвращения доступа к токоведущим частям оборудования.

Трансформаторы напряжения

Однополюсные изолированные ТН с измерительными обмотками и обмоткой для защиты от замыканий на землю.

Первичное напряжение и номинальная частота (50 либо 60 Гц) должны быть указаны заранее.

Вторичные обмотки / 110:^3 / 110:3 Вольт либо -- / 100:V3 / 100:3 Вольт. (указывается заранее).

Замечание: Трансформаторы напряжения могут поставляться без обмотки со схемой разомкнутого треугольника, служащей целям ступеней защиты от замыканий на землю

Вторичная нагрузка / класс точности (указываются заранее).

Трансформаторы тока

Конструкция с одним или двумя сердечниками.

Возможность переподключения вторичных обмоток.

Максимальный первичный ток 600 А (указывается заранее).

Вторичный ток 5 А либо 1 А (указывается заранее).

Глубина: 765 мм Ширина: 325 мм Высота: 1336 мм

Вид спереди

Вид сбоку

Вторичная нагрузка / класс точности (указываются заранее).

Отсек низковольтного оборудования

Клеммы подключения вторичных цепей трансформаторов напряжения.

3-х полюсный MCB для измерения напряжения.

1-о полюсный MCB для напряжения замыкания на землю.

Демпфирующий резистор для трансформаторов напряжения с обмоткой соединённой в разомкнутый треугольник (во избежание феррорезонанса)

Отдельные клеммные колодки для подключения вторичных обмоток трансформаторов тока

Площадь для размещения электронного ваттметра.

Дополнительное оборудование

-Предохранители для трансформаторов напряжения.

Вольтметр с шестипозиционным переключателем +0.

Амперметр с трёхпозиционным переключателем +0.

Дополнительные измерительные приборы.

Система блокировок Ronis для предотвращения доступа к токоведущим частям оборудования.

Возможность подключения кабелей через пол ячейки.

Модуль может поставляться в комплектации для измерения только напряжения.

Модуль может поставляться без низковольтного оборудования.

Измерительный модуль может поставляться без трансформаторов тока и напряжения

Дополнительное оборудование для модернизации

Вид спереди.

Присоединение кабелей внизу

Подъемное основание

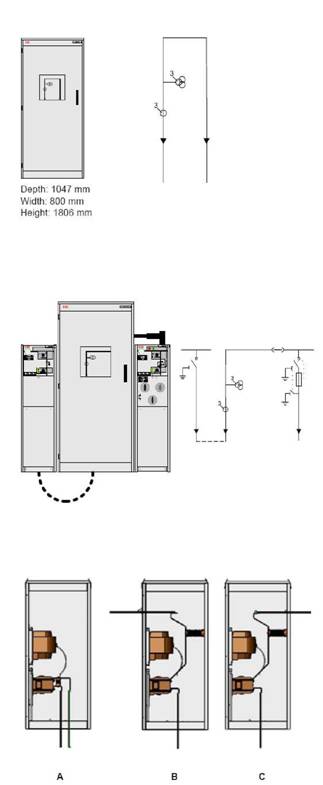

МІ - Измерительный модуль для коммерческого учета

Mt-модуль это полностью готовое и испытанное на заводе оборудование с воздушной изоляцией с трансформаторами тока и напряжения по выбору заказчика. Mt-модуль разработан и испытан согласно DIN 42600 узкого типа для установки трансформаторов.

Mt-модуль разработан и испытан согласно IEC 62271-200. Модуль доступен в следующих конфигурациях:

соединение кабелем снизу (А)

подключение отходящего кабеля слева сверху, ввод кабеля снизу

подключение отходящего кабеля справа сверху, ввод кабеля снизу

Стандартное оборудование

3, соответствующих DIN 42600, трансформатора тока узкого исполнения с ребрами.

3, соответствующих DIN 42600, однополюсных трансформатора напряжения узкого исполнения.

Блокирующие замки для предотвращения доступа к токоведущим частям оборудования.

- Среднего напряжения соединение с SafePlus кабина использованием Elastimold, 3M, Pirelli, Raychem, Kabeldon и т.д.

- Среднего напряжения кабели внутри Mt-модуль обычных кабельных наконечников

Трансформаторы напряжения

Однополюсные изолированные ТН с измерительными обмотками и обмоткой для защиты от замыканий на землю.

Первичное напряжение и номинальная частота (50 либо 60 Гц) должны быть указаны заранее.

Вторичные обмотки / 110: V3 / 110:3 В либо -- / 100: V3 / 100:3 В. (указывается заранее).

Замечание: Трансформаторы напряжения могут поставляться без обмотки со схемой разомкнутого треугольника, служащей целям ступеней защиты от замыканий на землю

Вторичная нагрузка / класс точности (указываются заранее).

Трансформаторы тока

Конструкция с одним или двумя сердечниками.

Возможность переподключения вторичных обмоток.

Максимальный первичный ток 600 А (указывается заранее).

Вторичный ток 5 А либо 1 А (указывается заранее).

Вторичная нагрузка / класс точности (указываются заранее).
