Дистанционное управление и телемеханизация

КРУ SafeRing и SafePlus могут поставляться в комплекте с оборудованием дистанционного контроля.

Компания АББ предлагает для установки в ячейках КРУ два различных типа устройств дистанционного контроля: RTU211 и REC523. REC523 необходим при использовании для измерений тока и напряжения комбинированных сенсоров, устанавливаемых на кабельных вводах. Как RTU211 так и REC523 поддерживают связь и обмен данными с системами телемеханизации любого уровня. В этих целях разработаны различные варианты программного и аппаратного обеспечения. Заказчик может выбирать из целого ряда поддерживаемых протоколов обмена данными: ABB RP570, IEC 870-5-101, DNP 3.0 и Modbus RTU/ASCII. В том случае, если необходим другой протокол, он может быть разработан по отдельному заказу.

Установка терминалов дистанционного контроля производится в блоки SafeRing, состоящие из 3 и 4 модулей. Для этого необходимо, чтобы в блоке было вплотную расположено два модуля типа C, De, D, Be либо Sl (например CC либо De-C).

Установка устройства не производится в модули, оборудованные втулками для испытания кабелей.

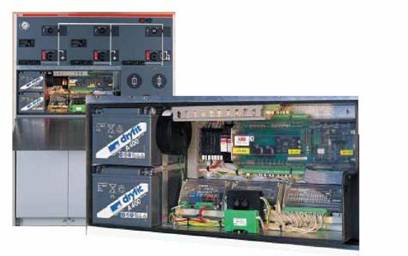

SafePlus с устройством дистанционного контроля

SafePlus может поставляться с установленным в низковольтном отсеке

устройством дистанционного управления и контроля. В установленном

оборудовании будет применено одно из следующих инженерных

решений:

Батарея, зарядное устройство, главный блок RTU устанавливаются в низковольтном отсеке.

Батарея и зарядное устройство могут быть установлены за нижней передней крышкой модуля С.

Модули ввода/вывода могут быть установлены в низковольтном отсеке и соединены с главный блоком RTU с помощью кабеля или оптоволоконной связи.

Дистанционное управление и телемеханизация RTU211

Основные характеристики: Устройство снабжено 16 цифровыми входами, 8 цифровыми выходами и 6 аналоговыми входами Порт связи RS232 для подключения к внешней среде обмена данными. Стандартные функции:

Дистанционный контроль до 4 коммутационных устройств 4

Индикация положения главного выключателя (выключатель нагрузки либо силовой выключатель)

Контроль индикаторов короткого замыкания и замыкания на землю

Индикация срабатывания реле защиты либо предохранителя

Контроль давления элегаза

Индикация положения ликвидатора электрической дуги

Включение/отключение дистанционного контроля Дополнительное оборудование:

Модемы: 23WT63 для выделенной линии, TD-22 DC

модем с периодической установкой доступа, модем DLM100 (Distribution Line Carrier) с индуктивным коммутационным устройством DLC100. Батареи и зарядное устройство: 24 В DC с контролем уровня заряда, температурной компенсацией и защитой от глубокого разряда.

Организация индикации положения заземлителя и разъединителя потребует установки дополнительной платы на 16 цифровых входов.

RTU211

Низковольтный DPI —интерфейс связи с технологической установкой: В семействе RTU211- это плата входов/выходов которая может напрямую подключаться к цепям 5A и 230/400 В. Это позволяет осуществлять непосредственное подключение к трансформаторам тока, расположенным в кабельном отсеке, либо к измерительным цепям низкого напряжения. Устройство управления и контроля может иметь 2*3 токовых и 2*4 (включая нейтраль) входов напряжения. На основании измеренных значений, встроенный процессор вычисляет множество величин, позволяющих контролировать качество энергии.

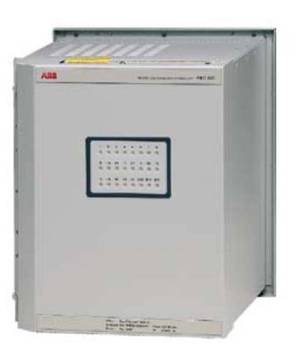

Устройство дистанционного управления и контроля

REC523

Основные характеристики:

15 цифровых входов, 9 цифровых выходов и 9 аналоговых входов (аналоговый вход для подключения комбинированных сенсоров).

Зарядное устройство блока питания 24 В DC с контролем уровня заряда, температурной компенсацией и защитой от глубокого разряда - Выход устройства связи, 12 В DC, 7A пиковый ток, 1A рабочий ток

Интерфейс подключения измерительных трансформаторов тока и напряжения либо сенсоров:

Катушка Роговского и резистивный/ёмкостной делитель напряжения - Комбинированный сенсор Максимальное число входов равно 4 для подключения стандартных измерительных трансформаторов и 9 для подключения комбисенсоров.

Порт связи RS232 для подключения к внешней среде обмена данными

Стандартные функции:

Дистанционная и местная индикация короткого замыкания и замыкания на землю (без учёта направления). По заказу возможна организация индикации с учётом направления

Регистрация токов и напряжений нагрузки / замыканий с временными отметками для дистанционного считывания

Дистанционный контроль до 4-х коммутационных аппаратов

Индикация положения главного выключателя (выключателя нагрузки либо силового выключателя

Индикация срабатывания реле защиты либо предохранителя

Зарядное устройство с температурной компенсацией, контролем состояния и защитой от глубокого разряда.

Контроль давления элегаза

Индикация положения ликвидатора электрической дуги

Выбор включения/отключения режима дистанционного управления

Дополнительное оборудование:

Протоколы обмена данными (в дополнение к вышеупомянутым): ANSI X3.28 HD, LON-bus и SPA-bus (прочие протоколы по запросу).

съёмный модем для установления обычной связи по радиоканалу либо 2-х (4-х) проводной линии ITU-T (V.21, V.22, V.22 bis, V.23, V.32, V.32 bis)

Модемы: TD-22 DC - модем периодической установкой доступа, постоянным доступом или модем DLM100 (Distribution Line Carrier) с индуктивным коммутационным устройством DLC100.
