4.
Модули SafePlus
SafeRing/SafePlus, элегазовое КРУ
4.1 Общая характеристика

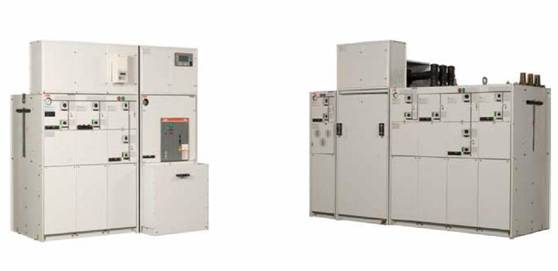

SafePlus - это компактное распределительное устройство, предназначенное для вторичных распределительных сетей 10-20 кВ. Данное устройство позволяет использовать полностью модульную и полумодульную конфигурации. При использовании SafePlus в полностью модульном исполнении с изолированными внешними шинами, модули устройства представляют собой независимые ячейки, разделенные металлическими стенками.
В комбинации с SafeRing, моноблочными компактными распределительными устройствами, данное оборудование представляет собой полное законченное решение для распределительных сетей 10-20 кВ. SafeRing и SafePlus имеют одинаковые пользовательские интерфейсы.
SafePlus - полностью герметичная система с контейнером из нержавеющей стали, который содержит все токоведущие части и коммутационные аппараты. Герметичный стальной контейнер с элегазом, находящимся под небольшим избыточным давлением, обеспечивает высокий уровень надежности, безопасности персонала и минимальные требования к обслуживанию.
По требованию заказчика для получения полностью модульной конфигурации могут использоваться внешние шины, которые имеют штеккерное подключение. Данные шины полностью изолированы и экранированы для обеспечения максимальной надежности и независимости от условий окружающей среды.
Для защиты трансформатора, концепция SafePlus предлагает выбор между комбинацией выключателя нагрузки с предохранителями и силовым выключателем с устройством релейной защиты.
SafePlus позволяет использовать широкий спектр микропроцессорных устройств релейной защиты. Так же, SafePlus может поставляться с интегрированным оборудованием телемеханизации.
SafePlus поставляет со следующим стандартным
оборудованием:
Заземлители (кроме модуля D)
Приводы со встроенной механической блокировкой
Рукоятка ручного привода
Устройства для висячих замков, препятствующих переключениям
Вводы для подключения кабелей, расположенные спереди и закрытые крышкой (кроме модулей Sl, Sv и Be)
Индикатор давления элегаза
Рым-болты для удобства транспортировки
Крышка кабельного отсека
Индикатор давления/плотности элегаза
4.2
SafeRing/SafePlus, элегазовое КРУ С - Выключатель нагрузки
Глубина: 765 мм Ширина: 325 мм Высота: 1336 мм
Технические параметры
| Номинальное напряжение | кВ | 12 | 15 | 17,5 | 24 |
| Испытательное напряжение | кВ | 28 | 38 | 38 | 50 |
| промышленной частоты | |||||
| Испытательное напряжение | кВ | 95 | 95 | 95 | 125 |
| грозового импульса | |||||
| Номинальный ток | А | 630 | 630 | 630 | 630 |
| Отключающая способность: | |||||
| - ток нагрузки | A | 630 | 630 | 630 | 630 |
| ток заряда ненагруженного кабеля | А | 135 | 135 | 135 | 135 |
| ток замыкания на землю | А | 200 | 150 | 150 | 150 |
| ток заряда кабеля с замыканием | А | 115 | 87 | 87 | 87 |
| на землю | |||||
| Включающая способность | кА | 62,5 | 52,5 | 50 | 50 |
| Номинальный ток термической | |||||
| стойкости, 1 сек. | кА | 25 | - | - | |
| Номинальный ток термической | |||||
| стойкости, 3 сек. | кА | 21 | 21 | 21 | 21 |
| Количество операций | 1000 ВО (ручных) | ||||
Заземлитель
| Номинальное напряжение | кВ | 12 | 15 | 17,5 | 24 |
| Испытательное напряжение | кВ | 28 | 38 | 38 | 50 |
| промышленной частоты Испытательное напряжение | кВ | 95 | 95 | 95 | 125 |
| грозового импульса Номинальный ток | А | 63 | 630 | 630 | 630 |
| Включающая способность: | кА | 0 | 52,5 | 50 | 50 |
| Номинальный ток термической | кА | 62 | - | - | - |
| стойкости, 1 сек. | ,5 | ||||
| Номинальный ток термической | кА | 25 | 21 | 21 | 21 |
| стойкости, 3 сек. | 21 | ||||
| Количество операций | 1000 ВО (ручных) | ||||
Стандартное оборудование
Трехпозиционный выключатель нагрузки и заземлитель
Трехпозиционный привод с одной пружиной, с двумя раздельными валами функций отключения и заземления
Индикация положения выключателя нагрузки и заземлителя
Горизонтальные вводы подключения кабелей с болтовым
присоединением серии 400 и встроенным делителем для индикатора напряжения
Крышка кабельного отсека с возможностью установки ограничителей перенапряжения (ОПН) типа Raychem RDA и адаптера ABB Kabeldon для подключения двух параллельных кабелей.
Сборные шины 630 А
Заземляющая шина
Дополнительное оборудование
Вывод для присоединения внешних шин
Испытательные втулки для испытания кабеля (включая заземляющую пластину)
Кабельные вводы
Серия 400 штеккерная (In=400 А) Серия 600 болтовая
Серия 400 болтовая с встроенным комбинсенсором включающим в себя емкостной делитель для индикатора напряжения и сенсоры для телеизмерений тока и напряжения
Блокировки
Блокировка крышки кабельного отсека в зависимости от положения заземлителя
Блокировка отсека с испытательными втулками
Ликвидатор электрический дуги (один на весь контейнер с элегазом)
Сигнальный контакт (1 НО) ликвидатора электрической дуги подключенный к терминалу (одни на весь контейнер)
Сигнальный контакт (1 НО) внутреннего датчика давления подключенный к терминалу (один на весь контейнер)
Дополнительное оборудование для модернизации
Внешняя шина
Запирающийся пружинный механизм с одной пружиной
Двигательный привод
Низковольтный отсек
Блок контакты
Положения выключателя нагрузки 2НО + 2НЗ Положения заземлителя 2НО + 2НЗ
Емкостной индикатор напряжения
HR-модуль (Система Индикации Напряжения, VDS или VPIS с встроенными индикаторными лампами (LED)
Индикаторные лампы, на 3 фазы VIM-3
Индикаторная лампа, на 1 фазу, VIM-1
Указатели короткого замыкания
Horstmann Alpha/E Horstmann Alpha/M Horstmann Gamma
Указатель короткого замыкания и замыкания на землю
Horstmann Delta/E
Система блокировки типа Ronis
Внешние токовые сенсоры (ТС) для телеизмерений
Крышка кабельного отсека
С окном
Увеличенной глубины (два кабеля, ОПН) Дугоупорная (если на существующей крышке стоит блокировка)
Крышка кабельного отсека дугоупорная с блокировкой
Немагнитное крепление кабелей
Заземляющая шина для ОПН типа Raychem RDA
SafeRing/SafePlus, элегазовое КРУ F - С предохранителем
Технические параметры
| Номинальное напряжение | КВ | 12 | 15 | 17,5 | 24 |
| Испытательное напряжение | кВ | 28 | 38 | 38 | 50 |
| промышленной частоты | |||||
| Испытательное напряжение грозового | кВ | 95 | 95 | 95 | 125 |
| импульса | |||||
| Номинальный ток | А | 200 | 200 | 200 | 200 |
| Отключающая способность: | |||||
| трансформатор на ХХ | А | 20 | 20 | 20 | 20 |
| Включающая способность | кА | 1) | 1) | 1) | 1) |
| Количество операций | 1000 ВО (ручных) | ||||
Заземлитель
| Номинальное напряжение | кВ | 12 | 15 | 17,5 | 24 |
| Испытательное напряжение | кВ | 28 | 38 | 38 | 50 |
| промышленной частоты | |||||
| Испытательное напряжение грозового | кВ | 95 | 95 | 95 | 125 |
| импульса | |||||
| Включающая способность: | кА | 12,5 | 12,5 | 12,5 | 12,5 |
| Номинальный ток термической стойкости, | кА | 5 | 5 | 5 | 5 |
| 1 сек. | |||||
| Количество операций | 1000 ВО (ручных) | ||||
| 1) Ограничивается плавкой вставкой предохранителя | |||||
Стандартное оборудование
Номинальный ток предохранителя:
12 кВ, до 125А для предохранителя типа CEF 24 кВ, до 63 А для предохранителя типа CEF
Трехпозиционный выключатель нагрузки и заземлитель над предохранителями, механически связанный заземлителем за предохранителями.
Трехпозиционный привод с двумя пружинами, с двумя раздельными валами для отключающей и заземляющей функций
Индикация положения выключателя нагрузки и заземлителя
Кассеты с предохранителями. Доступны только при замкнутом заземлителе
Оптическая индикация срабатывания предохранителей
Горизонтальные вводы для подключения кабелей со штекерным присоединением серии 200 и встроенным делителем для индикатора напряжения
Крышка кабельного отсека с возможностью установки ограничителей перенапряжения (ОПН) типа Raychem RDA и адаптера ABB Kabeldon для подключения двух параллельных кабелей.
Сборные шины 630 А
Заземляющая шина
Дополнительное оборудование
Вывод для присоединения внешних шин
Испытательные втулки для испытания кабеля (включая заземляющую пластину)
Кабельные вводы
Серия 400 болтовая
Серия 400 штеккерная
Серия 600 болтовая
Серия 400 болтовая с встроенным
комбинсенсором включающим в себя емкостной
делитель для индикатора напряжения и сенсоры
для телеизмерений тока и напряжения
Блокировки
Блокировка крышки кабельного отсека в зависимости от положения заземлителя
Сигнальный (1 НО) внутреннего датчика давления подключенный к терминалу (один на весь контейнер)
Дополнительное оборудование для модернизации
Внешняя шина
Двигательный привод
Низковольтный отсек
Катушка отключения
Катушка отключения и включения
Блок контакты
Положения выключателя нагрузки 2НО + 2НЗ Положения заземлителя 2НО + 2НЗ Перегорания предохранителя 1 НО
Емкостной индикатор напряжения
HR-модуль (Система Индикации Напряжения, VDS или VPIS с встроенными индикаторными лампами (LED)
Индикаторные лампы, на 3 фазы VIM-3
Индикаторная лампа, на 1 фазу, VIM-1
Система блокировки типа Ronis
Крышка кабельного отсека
С окном
Увеличенной глубины (два кабеля, ОПН) Дугоупорная (если на существующей крышке стоит блокировка)
Крышка кабельного отсека дугоупорная с блокировкой
Немагнитное крепление кабелей
Заземляющая шина для ОПН типа Raychem RDA
