Конфигурации SafeRing

SafeRing

3.1 Общая характеристика

SafeRing - это расширяемое (с помощью дополнительного оборудования) компактное распределительное устройство предназначенное для вторичных распределительных сетей. SafeRing поставляется в 10-ти различных конфигурациях подходящих для большинства схем, используемых в распределительных сетях 12-24 кВ.

В комбинации с SafePlus, являющимися гибкими, модульными компактными распределительными устройствами производства компании АББ, данное оборудование представляет собой полное законченное решение для распределительных сетей 12-24 кВ. SafeRing и SafePlus имеют одинаковые пользовательские интерфейсы.

SafeRing полностью герметичная система с контейнером из нержавеющей стали, который содержит все токоведущие части и коммутационные аппараты. Герметичный стальной контейнер с элегазом, находящимся под небольшим избыточным давлением, обеспечивает высокий уровень надежности, безопасности персонала и минимальные требования к обслуживанию. Для защиты трансформатора, концепция SafeRing предлагает выбор между комбинацией выключателя нагрузки с предохранителями и силовым выключателем с устройством релейной защиты.

Также SafeRing может поставляться с интегрированным дистанционным телемеханики.

SafeRing поставляется со следующим стандартным оборудованием:

Заземлители

Приводы со встроенной механической блокировкой

Рукоятка ручного привода

Устройства для висячих замков, препятствующих переключениям

Вводы для подключения кабелей, расположенные спереди и закрытые крышкой

Индикатор давления/плотности элегаза

Рым-болты для удобства транспортировки

Все моноблоки на 3- и 4- присоединения сконструированы с учетом возможности установки в них устройства телемеханики

Опциональные возможности:

Выводы для присоединения внешних шин

Выводы для тестирования кабеля, включая заземляющее устройство (только для модулей C и De)

Различные типы кабельных вводов

Блокировка

Блокировка крышки кабельного отсека в зависимости от положения заземлителя Блокировка отсека с испытательными втулками

Ликвидатор электрической дуги

Сигнал (1 НО) от ликвидатора дуги к терминалам (по одному для каждого контейнера)

Сигнал (1 НО) от внутреннего датчика давления к терминалам (по одному для каждого контейнера)

Дополнительное оборудование:

Интегрированная система телемеханики

Двигательный привод

Катушка отключения выключателя

Катушка включения и отключения выключателя

Запирающийся пружинный механизм с одной пружиной

Блок-контакты выключателя нагрузки 2НО + 2НЗ

Блок-контакты вакуумного выключателя 2НО + 2НЗ

Блок-контакты положения разъединителя 2НО + 2НЗ

Блок-контакты положения заземлителя 2НО + 2НЗ

Блок-контакты перегорания предохранителя 1 НО

Сигнал отключения вакуумного выключателя 1 НО

Индуктивный индикатор напряжения

Указатель короткого замыкания

Крышка кабельного отсека с окном

Крышка кабельного отсека для подключения двух параллельных кабелей

Дугоупорная крышка кабельного отсека

Дополнительное основание (Ьі=450мм и 290мм)

Верхний низковольтный отсек

Немагнитное крепление кабелей

Блокировка замками , EL 11 AP

Измерение тока

Оборудование для проверки релейной защиты

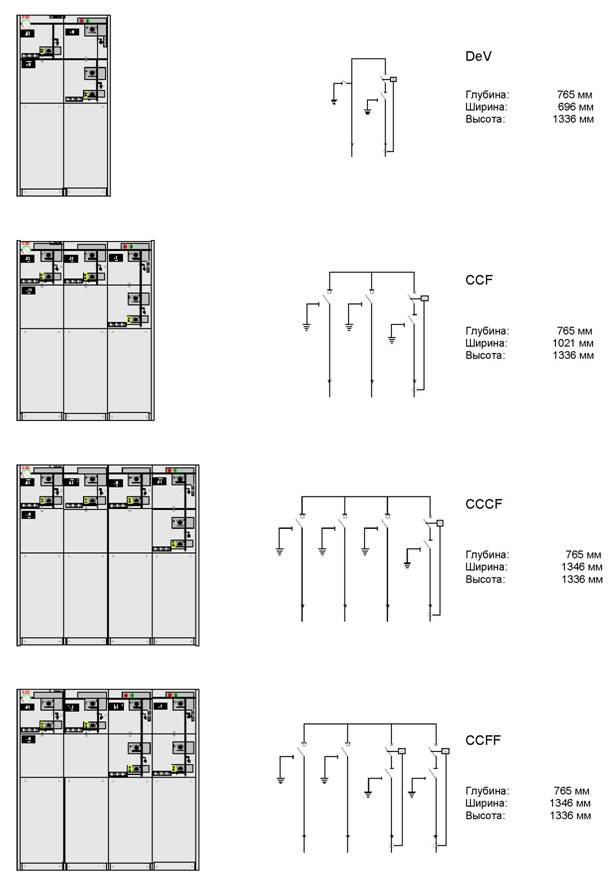

Конфигурации SafeRing

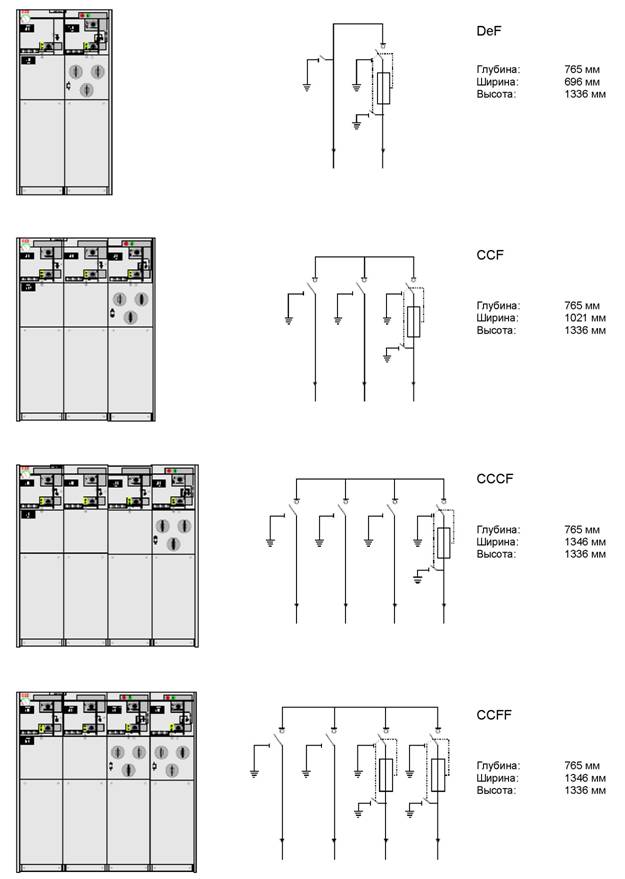

Конфигурации SafeRing 2

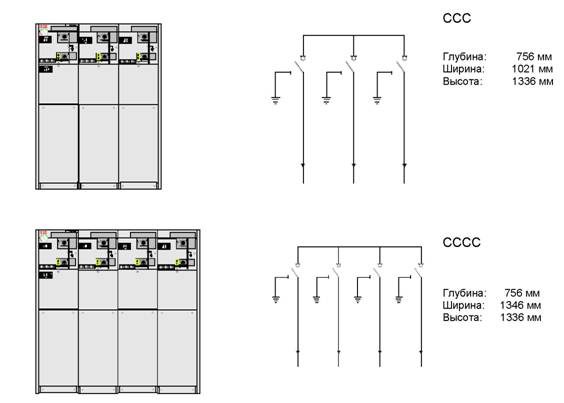

Конфигурации SafeRing 3

Технические параметры

SafeRing		Модуль C		Модуль F		Модуль V
SafeRing		Выключатель нагрузки	За- зем- ли- тель	Предохран итель	Заземлитель	Вакуумный выключатель	Заземлитель
Наибольшее рабочее
напряжение	кВ	12/15/ 17,5/24	12/ 15/ 17,5/ 24	12/17,5/24	12/17,5/24	12/15/17,5/24	12/15/17,5/24
Испытательное напряжение
промышленной частоты	кВ	28/38/38/50	28/ 38/ 38/ 50	28/38/50	28/38/50	28/38/38/50	28/38/38/50
Испытательное напряжение
грозового принципа	кВ	95/95/95/125	95/ 95 /95 /125	95/95/125	95/95/125	95/95/95/125	95/95/95/125
Номинальный ток	А	630/630 /630/630		1)		200/200/ 200/200
Отключающая способность:
Ток нагрузки	А	630/630 /630/630
ток заряда ненагруженного		135/135 /135/135
кабеля	А
трансформатора без нагрузки	А			20/20/20
тока замыкания на землю		200/150 /150/150
тока заряда кабеля с	А
замыканием на землю	кА	115/87/87/87
тока короткого замыкания				2)		16/16/16/16
Включающая способность	кА	52,5/52,5 /40/40	52,5 /52,5 /40 /40	2)	12,5/12,5/12,5	40/40/40/40	40/40/40/40
Номинальный ток термической стойкости 0,5 сек.	кА	3)				16/16/16/16
Номинальный ток термической
стойкости 1 сек.	кА	21/16/16	21/16 /16		5/5/5	16/16/16/16
Номинальный ток термической
стойкости 3 сек	кА					16/16/16/16	16/16/16/16

Зависит от номинального тока предохранителей

Ограничено плавкой вставкой высоковольтных предохранителей

Действительно только для кабельных вводов 200 серии

Действительно только для кабельных вводов 400 серии

SafeRing соответствует стандартам МЭК 60694, МЭК 60265-1, МЭК 62271-100, -102, -105, -200 и МЭК 60529
