Подъёмное основание 450 мм с трансформатором тока нулевой последовательности и доп. комплектом TT

Подъёмное основание 290 мм с трансформатором тока нулевой последовательности

Подъёмное основание 290 мм с доп. Комплектом трансформаторов тока

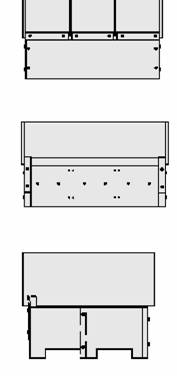

Вид спереди

Вид сзади

Вид сбоку

Подъёмное основание

При размещении SafeRing либо SafePlus непосредственно на полу помещения, расстояние от пола до центра кабельного ввода составит 595 мм. В случае отсутствия кабельной канала в полу, высота может оказаться недостаточной и потребуется установка дополнительного основания КРУ. Компанией АББ производятся дополнительные основания двух различных исполнений: высотой 290 мм и 450 мм.

При использовании основания высотой 290 мм, итоговая высота модулей станет равной высоте предыдущей модели КРУ нашей компании типа RGC со стандартным основанием. Пространства стандартного основания ячеек SafeRing и SafePlus с силовым выключателем достаточно для установки трёх измерительных трансформаторов тока. Но в случае необходимости установки дополнительного комплекта трансформаторов тока, либо трансформатора тока нулевой последовательности, потребуется установка подъёмного основания (как изображено на картинке слева) Подвод кабелей к основанию возможен как снизу так и с боковых сторон.

Подъёмное основание поставляется отдельным комплектом и монтируется на месте.

Отсек низковольтного оборудования

При использовании двигательного привода, катушек, вспомогательных контактов, реле защиты и прочих устройств, соединительные провода и клеммные колодки располагаются за передней панелью КРУ.

Тем не менее, в SafeRing и SafePlus возможна установка сверху ячейки дополнительного отсека. Так как этот отсек крепится к боковым стенкам ячеек, он устанавливается на всю ширину КРУ

Подключение проводов низкого напряжения к отсеку может осуществляться сзади, слева либо справа.

Отсек низковольтного оборудования может устанавливаться на все КРУ типа SafePlus. Отсек предназначен для размещения измерительных приборов, реле защиты, позиционных переключателей, клеммных колодок и пр. низковольтного оборудования.

Отсек низковольтного оборудования с амперметром и позиционным переключателем

Вид сбоку

Несмотря на то, что низковольтный отсек монтируется по всей ширине КРУ, каждый модуль снабжен отдельной навесной дверцей, хотя боковые перегородки отсутствуют.

Вид сверху при снятой крышке низковольтного отсека

Отсек низковольтного оборудования с реле защиты REF 610
