SafeRing/SafePlus. элегазовое КРУ система блокировок RONIS

По желанию заказчика. все модули с выключателями нагрузки. кроме модулей с комбинацией выключатель нагрузки - предохранитель. заземлители и разъединители могут быть оборудованы системой блокировок Ronis типа EL11AP с одним ключом или EL22AP с двумя ключами.

Функции блокировок Ronis определяются пожеланиями заказчика и могут состоять в блокировке как включения, так и отключения коммутационного аппарата.

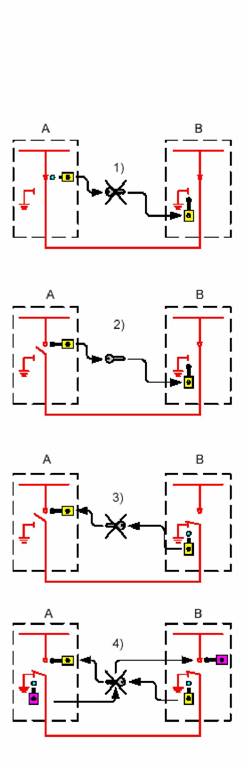

Далее, приведён пример использования блокировок Ronis: Две ячейки КРУ A и B соединены между собой посредством кабеля. Блокировка должна исключить возможность включения заземлителя до тех пор, пока выключатель нагрузки в соседней ячейке не будет отключен.

1) Первый ключ Ronis монтируется поблизости к управляющему валу выключателя нагрузки в ячейке A. Идентичный ключ размещается поблизости к валу привода заземлителя в ячейке B. До тех пор пока выключатель нагрузки в ячейке А остаётся во включенном положении, вынуть или повернуть ключ блокировки невозможно .

2) Во-первых, необходимо отключить выключатель нагрузки в ячейке А, после чего становится возможным поворот ключа, управляющего блокирующей задвижкой.. После поворота ключа, задвижка делает невозможным доступ к валу привода выключателя нагрузки. После чего, следует вынуть ключ из замка и вставить его в замок, размещённый у вала привода заземлителя в ячейке В.

3) Поворотом ключа, убирается задвижка, блокирующая доступ к валу привода заземлителя и он может быть переведён во включенное положение. Всё время пока заземлитель включен, ключ остаётся заблокированным в замке ячейки В и открыть доступ к валу выключателя нагрузки ячейки А не представляется возможным.

4) В том случае, если выключатель нагрузки в ячейке В и заземлитель в ячейке А так же оборудуются блокировкой Ronis, становится невозможным заземление кабеля, находящегося под напряжением, ни из ячейки А ни из ячейки В.

Другим примером использования блокировок Ronis является защита от доступа к распределительному трансформатору до заземления его первичной обмотки. Эта задача решается установкой двух замков: одного на заземлителе линии, питающей трансформатор, а второй на двери блока трансформатора.
