Ёмкостная индикация напряжения

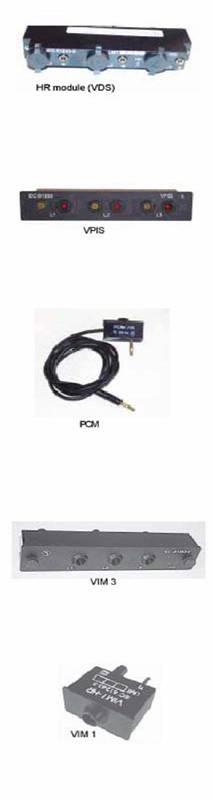

SafeRing / SafePlus могут быть оборудованы двумя различными типами ёмкостных индикаторов напряжения:

Система определения наличия напряжения типа HR В соответствии с IEC 61243-5, SafeRing / SafePlus могут быть оборудованы системой индикации напряжения (VDS). Для этой цели используются портативные индикаторы напряжения типа VIM-1 и VIM-3 (подробности см. ниже). Конструкция VDS имеет высокие показатели надёжности и рассчитана на эксплуатацию в загрязненных средах при повышенной влажности.

Система индикации наличия напряжения

SafeRing/SafePlus поставляются с системой индикации напряжения (VPIS) в соответствии с IEC 61958.

Система снабжена интегрированными световыми индикаторами. VPIS рекомендована к использованию в нормальных условиях эксплуатации. Как VDS так и VPIS расположены на передней панели КРУ, по одному устройству на каждый функциональный блок.

Наличие напряжения указывается отдельными (VDS) либо интегрированными в корпус устройства индикаторами напряжения.

Указание фазы производится размещением у соответствующего разъёма (индикатора) обозначений в виде наклеек или табличек.

Фазировка

Как VDS так и VPIS снабжены разъёмами для проведения фазировки .

Индикаторы напряжения VIM 1 и VIM 3 для HR-модуля

Индикаторы напряжения VIM 1 и VIM 3 используются подключаются к ёмкостным выводам системы определения наличия напряжения типа HR.

VIM 1 и Vim 3 соответствуют требованиям IE 61243-5. Индикаторы производятся в двух типоисполнениях:

Ёмкостный индикатор напряжения

В случае установки VDS, к устройству подключается блок индикаторов VIM-3, который снимается для проведения фазировки.

Фазировка должна проводиться специальным устройством типа PCM (подробности смотри ниже), которое может использоваться для фазировки между аналогичными системами (VDS либо VPIS).

Для проведения фазировки между различными системами определения наличия напряжения, рекомендуется использовать универсальное устройство фазировки VPC в соответствии с IEC 61243-5.

Устройство фазировки типа PCM

Фазировщики PCM указывают на фазовый баланс/ небаланс между двумя шкафами и используются в комбинации с ёмкостными делителями напряжения. соответствующими IEC 61243-5 либо IEC 61958. Отличительные особенности: Не требует отдельного источника питания. Индикация напряжения посредством мигающих световых индикаторов. В эпоксидной изоляции со степенью защиты (IP 68).

Тест работоспособности 230 В AC либо тестирующим устройством "MAXTEST - S" Технические характеристики: Номинальная частота 50 Гц Длина тестового провода 1,4 м Допустимая температура окружающей среды: -25 -+55°С

Габариты, ширина x высота x глубина (без контактов) 43 x 22 x 20 мм Степень защиты корпуса IP 68 Вес 40 г

в шкафу стационарно) Характерные особенности: No external power supply required Voltage indication by red flashing LED's. CFully insulated system (IP 68) with cast resin

and safety pin.

Function test: e.g. test equipment " MAXTEST-S"

VIM 1 переносной прибор для индикации напряжения в одной фазе. VIM 3 для индикации напряжения сразу в трёх фазах (может быть быть размещен

SafeRing/SafePlus, элегазовое КРУ напряжения

Шкафы КРУ могут комплектоваться следующими типами индикаторов короткого замыкания:

Horstmann ALPHA - индикатор короткого замыкания

При превышении током замыкания установленного значения, индикатор выдаёт световой сигнал . Устройство оборудовано контактом дистанционной сигнализации срабатывающим при выявлении тока замыкания в какой-либо из фаз L1, L2 или L3.

Индикатор может иметь автоматическую (2 , 4 часа) либо ручную систему сброса индикации..

Horstmann GAMMA - индикатор короткого замыкания

При превышении током замыкания установленного значения, индикатор выдаёт световой сигнал . Устройство оборудовано контактом дистанционной сигнализации срабатывающим при выявлении тока замыкания в какой-либо из фаз L1, L2 или L3. Питание устройства осуществляется подачей переменного напряжения 230 В со

стороны низкого напряжения распределительного трансформатора. ALPHA Automatic - индикатор короткого замыкания.

Устройство не имеет фиксированных настроек тока срабатывания, но имеет способность записи перегрузок с ответными характеристиками основанными на внезапном изменении значения тока. Индикатор ALPHA Automatic осуществляет постоянный контроль за оперативным током. Незначительные изменения тока нагрузки не фиксируются. Однако, резкое изменение тока нагрузки, типичное для случаев Кз, например скачок тока I>150A за 20 мс, является первым критерием для устройства и отображается на дисплее. Вторым критерием является исчезновение тока, как следствие произошедшей раньше перегрузки. Дисплей прибора загорается только при наличии обоих критериев.

Horstmann CN-A (Isc - lo) - индикатор короткого замыкания в комбинации с индикатором замыкания на землю

Устройство сочетает функции индикатора КЗ и замыкания на землю. Индикатор замыкания на землю состоит из устройства индикации и 3 трансформаторов тока с разъемными сердечниками. Для контроля фаз и замыканий на землю трансформаторы устанавливаются на каждую фазу.
