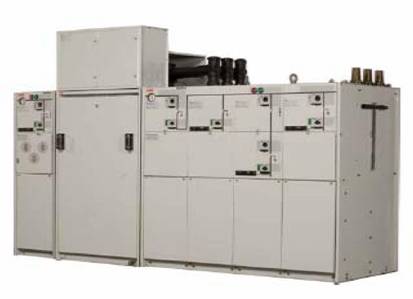

V-модули КРУ SafePlus комплектуются вакуумными силовыми выключателями с номинальным током 630 A. В данном разделе будут описаны различные типы защитных реле, которые могут использоваться с SafePlus. Эти реле требуют установки дополнительного отсека низковольтного оборудования.
Информация о защите трансформаторов с использованием силового выключателя на номинальный ток 200 А содержится в разделе 6.5.
Стандартная процедура испытания заключается в проверке работоспособности отключающих цепей реле. Все уставки задаются на месте.
Микропроцессорная защита семейства REF конфигурируется в соответствии со спецификацией заказчика. Особые требования заказчика, связанные с вопросами телемеханизации выполняются только на заказ.
Модули V могут поставляться подготовленными к установке релейной защиты:
Установлены вспомогательные контакты и отключающие катушки.
В отсеке низковольтного оборудования присутствуют все необходимые отверстия для подключения проводов, установлены отключающие катушки реле защиты, вспомогательные контакты и провода, нанесены обозначения.
Это касается реле, которые поставляются непосредственно с завода-производителя КРУ либо в случае, если была предоставлена вся необходимая документация касающаяся устанавливаемого реле. На заказ возможна комплектация КРУ другими типами релейной защиты.
Можно выделить три основные группы реле защиты:
Реле защиты фидеров
Реле с автономным питанием
Многофункциональные устройства защиты и управления типа REF 54x
AББ предлагает широкий выбор реле, предназначенных для защиты фидеров. Эти устройства поставляются нашей компанией уже много лет и прекрасно зарекомендовали себя среди заказчиков благодаря своей надёжности и безопасности в эксплуатации. Параметры оперативного тока, необходимого для питания этих реле: 18-80 В постоянного тока либо 80-265 В постоянного/переменного тока.
В сложных условиях эксплуатации и при отсутствии возможности питания оперативным током необходимо использовать реле с автономным питанием. Разнообразие типов реле, поставляемых с КРУ SafeRing / SafePlus позволяет выполнять все требования, предъявляемые к защите распределительных сетей.
Реле защиты
Многофункциональные устройства REF 54x, производимые компанией АББ предлагают эффективное и экономически оправданное решение целого спектра вопросов, связанных с защитой, управлением и контролем. Эти устройства могут подключаться как к традиционным измерительным трансформаторам, так и к сенсорам тока и напряжения.
Реле защиты фидеров серии
| Защита и измерения | Реле | |||||||
| Тип замыкания | IEEE код | IEC обозначение | Функции защиты | SPAJ 140 C | SPAJ 141 C | SPAA 120 C | SPAA 121 C | SPAA 341 C |
| Короткое замыкание | 51 | 3 l > | Ненаправленная токовая защита, третья ступень | X | X | X | ||
| 50/51/51B | 3 l >> | Ненаправленная токовая защита, вторая ступень | X | X | X | |||
| 50/51B | 3 l >>> | Ненаправленная токовая защита, токовая отсечка /блокируется | X | |||||
| 51 | 2 I> | Двухфазная ненаправленная токовая защита, вторая ступень | X | X | ||||
| 50/51 | 2 I>> | Двухфазная ненаправленная токовая защита, первая ступень | X | X | ||||
| Замыкание на землю | 51N | lo > | Ненаправленная от замыканий на землю, вторая ступень | X | X | |||
| 51N | lo >/SEF | Ненаправленная от замыканий на землю, вторая ступень чувствительная | X | |||||
| 50N/51N | lo >>/lo-o > | Ненаправленная от замыканий на землю, первая ступень | X | X | X | |||
| 67N | lo >-->/SEF | Направленная от замыканий на землю, чувствительная, In=1A и 5A | X | X | ||||
| 67N | lo >-->/SEF | Направленная от замыканий на землю, чувствительная, In=0,2A и 1A | X | |||||
| 67N | lo >>--> | Направленная от замыканий на землю, первая ступень | X | X | X | |||
| 59N | Uo > | Напряжение нулевой последовательности! (Для SPAA 341 в том числе первая ступень/отсечка) | X | X | X | |||
| Дополнительные функции | 46 | 4 l > | Защита несимметричных режимов | X | ||||
| 62BF | CBFP | УРОВ | X | X | X | X | X | |
| Характер измерений | 31/21 | Ток в трёх/ двух фазах | X | X | X | X | X | |
| lo | Ток нейтрали | X | X | X | X | X | ||
| 4 l | Степень несимметрии | X | ||||||
| Uo | Напряжение нулевой последовательности | X | X | X | ||||
другие типы реле только на заказ
| Функциональные возможности | Типы реле | |||||
| Свойства | Описание | IEEE код | WIC1 | MPRB 99- 1.0-GF | PR512/P | PR 521 |
| Функции защиты | МТЗ (несколько характеристик) | 50/51 | X | X | X | X |
| Защита от короткого замыкания | 50/51 | X | X | X | X | |
| Число ступеней токовой защиты | 2 | 1 | 2 | 1 | ||
| Защита от замыканий на землю | 50N/51N | X | X | X (option) | X (option) | |
| Число ступеней защиты от замыканий на землю | 2 | 1 | 2 | 1 | ||
| Характеристики времени срабатывания | Ступени защиты от перегрузок по току | Обратнозав. +++ | спец. кривая | Обратнозав. ++ | Обратнозав. ++ | |
| Защита от замыканий на землю | Обратнозав. | Обратнозав. | Обратнозав. ++ | Обратнозав. | ||
| Дополнительные функции | Память зафиксированных значений | X | до 48 ч | |||
| Электрический импульс (Е) / выходной контакт (R) | E | E или R | E | E | ||
| Вход дистанционного отключения (Напряжение) | 115 В AC/ 230 В AC | 230 В AC | ||||
| Оперативное питание, напряжение (по заказу) | 230 В AC | 24 В DC | 24 В DC | |||
| Цепи измерения | Номинальный вторичный ток | Широкий диапазон (спец. TT)l | 0,3A (спец. ТТ) | 1A | 1A | |
| Диапазон измерений, ток запуска l> | 14,4 | 14,4 | 8A | |||
| Климатические условия | Температура хранения, °С | - 40...+ 85 | - 40...+ 85 | - 40...+ 90 | - 5...+ 90 | |
| Температура эксплуатации, °С | - 40...+ 85 | - 40...+ 85 | - 5...+ 40 | -5...+ 40 | ||
• другие типы только на заказ
Обратнозависимые характеристики времени срабатывания: инверсная, сильно инверсная, сверхинверсная
Трансформаторы тока с кольцевым сердечником и трансформаторы тока нулевой последовательности
| MPRB 99-1.0-GF защита трансформатора и кабельных присоединений (автономная) | Трансформаторы тока с кольцевым сердечником | Коэффициент трансформации |
| Тип трансформатора тока | CT1 CT2 | 15 - 112 A 64 - 448 |
| SEG WIC1 защита трансформатора и кабельных присоединений (автономная) | Трансформаторы тока с кольцевым сердечником | Диапазон токов |
| Тип трансформатора тока | W2 W3 W4 W5 | 16 - 56 A 32 - 112 A 64 - 224 A 128 - 448 A |
| PR 521 защита трансформатора и кабельных присоединений (автономная) | Трансформаторы тока с кольцевым сердечником | Коэффициент трансформации |
| Тип трансформатора тока | 40 / 1 A 80 / 1 A 250 / 1 A | |
| REJ 603 защита трансформатора и кабельных присоединений (автономная) | Трансформаторы тока с кольцевым сердечником | Диапазон токов |
| Тип трансформатора тока | CT1 CT2 CT3 CT4 CT5 | 8 - 28 A 16 - 56 A 32 - 112 A 64 - 224 A 128 - 448 A |
| Стандартные трансформаторы тока защитных реле | Трансформаторы тока с кольцевым сердечником | Коэффициент трансформации - нагрузка |
| Тип трансформатора: класс 10P10 | SVA 100-100-45 SVA 100-100-45 SVA 100-100-45 SVA 100-100-45 SVA 100-100-45 SVA 100-100-45 | 100 / 5 A - 4 BA 200 / 5 A - 4 BA 300 / 5 A - 5 BA 400 / 5 A - 5 BA 500 / 5 A - 5 BA 600 / 5 A - 5 BA |
| Трансформатор тока нулевой последовательности | ||
| Трансформатор тока нулевой последовательности, класс 10P10, нагрузка 0,5 - 15 ВA зависит от выбранного коэффициента трансформатора | KOLMA 06A1 (90 мм) | Вторичные выводы: 50 -150 /1A либо 50 - 750 / 5A |
| Трансформатор тока нулевой последовательности, класс 10P10, нагрузка 0,5 - 15 ВA зависит от выбранного коэффициента трансформатора | KOLMA 06D1 (180 мм) | Вторичные выводы: 50 - 150 /1A либо 50 - 750 / 5A |

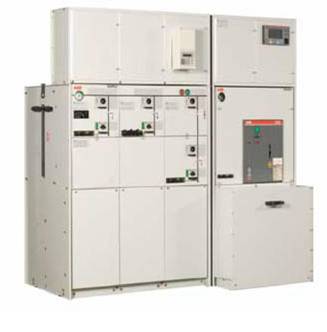

Многофункциональные устройства зашиты и управления REF 54x
КРУ типа SafePlus может поставляться с двумя различными типами релейной защиты семейства REF:

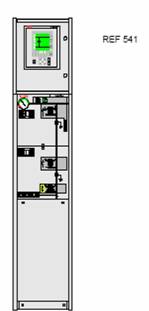

REF SafePlus - устройство, специально разработанное на базе REF541. REF SafePlus монтируется на двери отсека низковольтного оборудования.
Устройство REF542plus на сегодняшний день является одним из лучших микропроцессорных терминалов защиты, представленных на мировом рынке. REF 542plus оборудован большим жидкокристаллическим дисплеем и не требует установки отдельного отсека для установки.
Оба варианта REF конфигурируются в соответствии с требованиями, предъявляемыми заказчиком к функциям защиты. Прочие функции настраиваются только по отдельному заказу.
Типичная конфигурация модуля V:
Первичное оборудование, стандартно:
630A вакуумный силовой выключатель
Разъединитель
Заземлитель
Дополнительное оборудование
Расцепляющая катушка (Y4)
HR индикатор напряжения
Комбинированные сенсоры с интерфейсом серии 400
Отсек низковольтного оборудования
REF 542plus либо REF SafePlus
Двигательный привод
Трансформатор тока нулевой последовательности (чувствителен к малым токам замыкания)
Общая техническая характеристика REF SafePlus и REF542plus: (конфигурируемые функции)
Защита:
Ненаправленная токовая защита , 3 ступени
Направленная токовая защита , 3 ступени
Ненаправленная защита от замыканий на землю
Направленная защита от замыканий на землю
Защита напряжения нулевой последовательности
3-фазная тепловая защита
3- защита максимального напряжения
3-фазная защита минимального напряжения
Частотная защита, 5 ступеней Дополнительные возможности:
Защита батарей конденсаторов
Контроль батарей конденсаторов!
Контроль качества электроэнергии Измерения:
Ток в 3-х фазах
Ток нейтрали
Напряжение в 3-х фазах
Напряжение нулевой последовательности
Мощность и cos ф по 3-м фазам
Глубина: 765 мм Ширина: 325 мм Высота: 1806 мм
запоминающее устройство, регистрирующее информацию об аварийных режимах
REF 542plus
Глубина: 765 мм Ширина: 325 мм Высота: 1806 мм

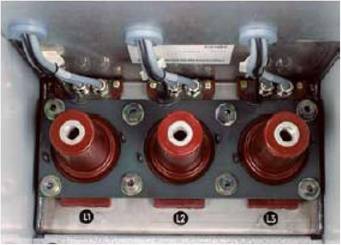

Комбинированные сенсорыКомбинированный сенсор представляет собой ввод серии 400, устанавливаемый вместо стандартного кабельного ввода. Сенсор работает по принципу катушки Роговского для измерения токов и емкостного делителя для измерения напряжения.
Общая техническая характеристика
Уровень изоляции: 24/50/125 кВ
Номинальный ток термической стойкости: 25 kA 1 сек
Номинальный ток динамической стойкости (Idyn) 62,5 kA (пиковое значение) Номинальный рабочий ток 630 A
Длина соединительного кабеля 2,2 м (поставляется для сенсоров тока и напряжения) Клеммы подключения соединительного кабеля типа Twin-BNC (TWB 1111K1-NP3G Goldflash)
Техническая характеристика сенсора тока
Принцип работы: катушка Роговского І
Номинальный первичный ток (Ipr): 80 A
Предельный коэффициент по классу точности: 60
Номинальный коэффициент первичного тока: 10
Номинальное вторичное напряжение (Usr): 0,150 В (0,180 В при 60 Гц)
Номинальная нагрузка : > 4 МО
Класс точности : 5 - коэффициент калибровки класса 3 / 10P60
Техническая характеристика сенсора напряжения
Принцип: ёмкостный делитель напряжения Номинальное первичное напряжение, (Upr): 20:V3 кВ Rated secondary voltage (Usr ) 2,0:V3 В Номинальная нагрузка: > 4 МО Коэффициент деления: 10 000:1 Класс точности: 6P
Техническая спецификация индикатора напряжения
Принцип: ёмкостный делитель напряжения Ёмкость C1: 8 - 12 pF Ёмкость C2: 15 - 40 pF
Соединительный кабель со штекером типа BNC
Ограничителями перенапряжений либо добавочным параллельным конденсатором не комплектуются.
