Операции включения и отключения выключателей, взвод пружин привода силового выключателя и выключателя
нагрузки могут производиться электродвигателем. Разъединители используемые в модулях V- типа и все заземлители
не имеют такой возможности. Все электродвигатели требую питания постоянным током. Если оперативные цепи ячеек
запитаны переменным напряжением 110 или 220 В, КРУ оборудуется выпрямителем.
Цикл операций с использованием двигательного привода: ВО - 3 минуты, то есть каждые три минуты может
повторяться одна операция включения и одна операция отключения.
Электродвигатели и катушки легко устанавливаются на месте.
Испытательное напряжение (см. таблицы) составляет: + 10/ - 15 % для двигателей и включающих катушек; +10/ -30% для расцепляющих катушек и катушек реле отключения.
Технические характеристики двигательного привода модуля С
Номинальное напряжение [В] | Потребляемая мощность [Вт] или [ВА] | Время срабатывания | Пик пускового тока [A] | Предохранители | |
Время включения [с] | Время отключения [с] | ||||
24 | 90 | 6 - 9 | 6 - 9 | 14 | F 6.3 A |
48 | 150 | 4 - 7 | 4 - 7 | 13 | F 4 A |
60 | 90 | 6 - 9 | 6 - 9 | 7 | F 4 A |
110 | 90 | 6 - 9 | 6 - 9 | 3 | F 2 A |
220 | 90 | 6 - 9 | 6 - 9 | 1.7 | F 1 A |
Технические характеристики двигательного привода модуля F
Номинальное напряжение [В] | Потребляемая мощность [Вт] или [ВА] | Время срабатывания | Пик пускового тока [A] | Предохранители | |
Время включения [с] | Время отключения [мс] | ||||
24 | 160 | 9 - 14 | 40 - 60 | 14 | F 6.3 A |
48 | 200 | 5 - 9 | 40 - 60 | 13 | F 4 A |
60 | 140 | 8 - 13 | 40 - 60 | 7 | F 4 A |
110 | 140 | 8 - 13 | 40 - 60 | 3 | F 2 A |
220 | 140 | 8 - 13 | 40 - 60 | 1.7 | F 1 A |
Технические характеристики двигательного привода модуля V
Номинальное напряжение [В] | Потребляемая мощность [Вт] или [ВА] | Время срабатывания | Пик пускового тока [A] | Предохранители | |
Время включения [с] | Время отключения [мс] | ||||
24 | 180 | 10 - 17 | 40 - 60 | 14 | F 6.3 A |
48 | 220 | 5 - 9 | 40 - 60 | 13 | F 4 A |
60 | 150 | 9 - 13 | 40 - 60 | 7 | F 4 A |
110 | 170 | 9 - 13 | 40 - 60 | 3 | F 2 A |
220 | 150 | 9 - 14 | 40 - 60 | 1.7 | F 1 A |
Технические характеристики расцепляющих катушек, включающих катушек и отключающих катушек реле защиты
Время срабатывания | |||||
Номинальное напряжение [В] | Потребляемая мощность [Вт] или [ВА] | Время включения [мс] | Время включения [мс] | Ток [А] | Предохранитель |
24 V DC | 150 | 40 - 60 | 40 - 60 | 6 | F3.15 A |
48 V DC | 200 | 40 - 60 | 40 - 60 | 4 | F 2 A |
60 V DC | 200 | 40 - 60 | 40 - 60 | 3 | F 1.6 A |
110 V DC | 200 | 40 - 60 | 40 - 60 | 2 | F 1 A |
220 V DC | 200 | 40 - 60 | 40 - 60 | 1 | F 0,5 A |
110 V AC | 200 | 40 - 60 | 40 - 60 | 2 | F 1 A |
230 V AC | 200 | 40 - 60 | 40 - 60 | 1 | F 0,5 A |

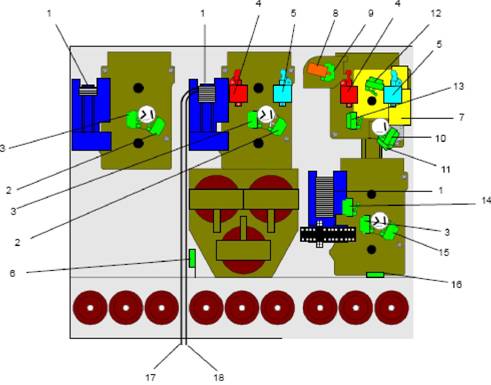

SafePlus состоящее из модулей CFV оснащённых различными вспомогательными контактами,
катушками и двигательным приводом
Клеммы/ устройство управления двигателем
Вспомогательный контакт (S7): выключатель нагрузки
Вспомогательный контакт (S10): заземлитель
Отключающая катушка Y1
Включающая катушка Y2
Вспомогательный сигнальный контакт перегоревшего предохранителя (S9)
Электродвигатель привода
Отключающая катушка реле защиты trip coil Y4/Y5/Y6 *
Вспомогательный контакт S9: сигнал отключения силового выключателя
Вспомогательный контакт (S5): силового выключателя
Вспомогательный контакт (S6): привод блокирован
Вспомогательный контакт (S8): пружина взведена
Вспомогательный контакт (S14): рукоятка управления, силовой выключатель
Вспомогательный контакт (S15): рукоятка управления, разъединитель
Вспомогательный контакт (S7): разъединитель
Вспомогательный контакт (S13): крышка кабельного отсека
Вспомогательный контакт (S20): ликвидатор электрической дуги
Вспомогательный контакт (S19, SF6): давление газа
*В зависимости от типа реле защиты, модуль V может быть оборудован только одной отключающей катушкой реле защиты.
Защита трансформатораДля защиты трансформатора, SafeRing и SafePlus предлагают заказчику выбор между выключателем нагрузки с предохранителями и силовым выключателем в комбинации с реле.
Выключатель нагрузки с предохранителями представляет собой оптимальную защиту трансформатора от токов короткого замыкания, в то время как силовой выключатель в комбинации с реле оптимален для защиты от перегрузки и рекомендуется к использованию для защиты мощных трансформаторов.
SafeRing производится с номинальным током модуля V 200 А. Модуль V для КРУ типа SafePlus имеет два исполнения: на номинальный ток 200 А либо 630 A.
Как SafeRing так и SafePlus рассчитаны на использование реле защиты с автономным питанием, берущими энергию, необходимую для работы отключающей катушки, от трансформаторов тока.
Реле с автономным питанием так же могут использоваться для защиты кабельных линий (более подробная информация содержится в разделе 6.7).
Реле, рекомендованные для защиты трансформаторов:
Circutor MPRB-06
SACE PR521
SEG WIC 1
ABB реле типа REJ 603 Особенности модулей V:
Реле с автономным питанием устанавливается позади передней панели и не требует установки дополнительного отсека низковольтного оборудования.
Особенности защиты с использованием силового выключателя:
Хорошие показатели работы защиты при коротких замыканиях
Имеет наилучшие показатели при защите от перегрузок по току
Замыкания с малыми токами выявляются на ранних стадиях.
Выбор предохранителей для SafeRing и SafePlus
При выборе предохранителей для защиты трансформатора важно следовать стандартам IEC 62271-105 и IEC 60787 .
Правильный выбор предохранителей обеспечит:
Оптимальную защиту трансформатора
Сохранность предохранителя и его элементов при броске тока намагничивания трансформатора
Отсутствие перегрева предохранителей и распредустройства при полном токе нагрузки трансформатора или броске тока намагничивания трансформатора.
Предохранитель защищает трансформатор при токе КЗ со стороны выводов НН трансформатора.
При внимательном контроле за выполнением этих требований предохранители любого производителя могут быть использованы в сочетании с SafeRing и SafePlus, при соответствии предохранителей требованиям перечисленным с п.6.5
