КРУ Стройподстанции

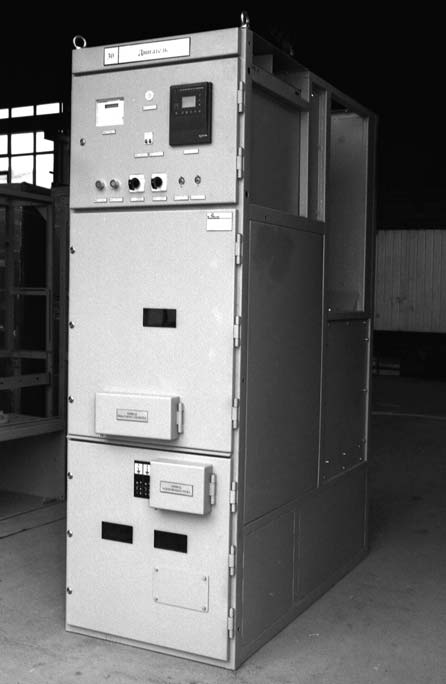

Комплектные распределительные устройства (КРУ) 6-10 кВ ООО «Стройподстанции»

Обеспечение

безопасности

достигнуто:

прочной конструкцией шкафа, в основе которой находится каркас из прямоугольного трубного профиля;

прочностью внешних закрытий каркаса

и дверей, выполненных из стали толщиной 3 мм;

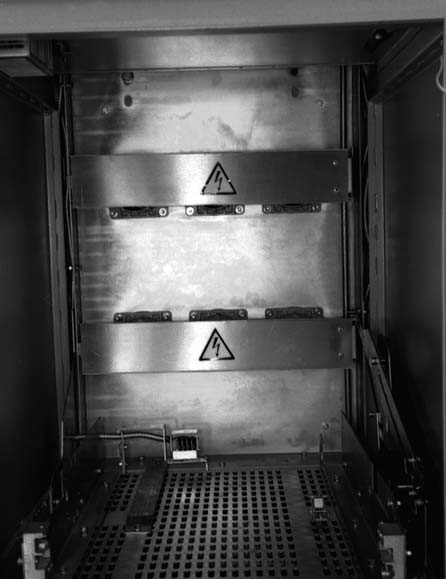

большим объемом кабельного отсека, обеспечивающим условия локализации электрической дуги при коротком замыкании;

возможностью дистанционного управления выключателями.

Надежная работа

в течение периода

до 30 лет обеспечивается:

существующей на предприятии системой контроля качества на всех этапах производства;

предъявляемыми требованиями

к надежности и долговечности применяемых электрических аппаратов и к качеству электротехнических материалов;

конструкцией шкафа, предусматривающей три высоковольтных отсека с каналами выброса продуктов горения и позволяющей минимизировать последствия внутренних повреждений;

применением быстродействующей дуговой защиты с дублированным пуском от фототиристора по факту вспышки и при срабатывании концевого выключателя выхлопного клапана;

наличием антикоррозийного покрытия

и окраски поверхностей, высокой степенью пылевлагозащищенности;

передачей технологий технического обслуживания, обучением и аттестацией персонала заказчика.

Удобство

эксплуатации

достигнуто:

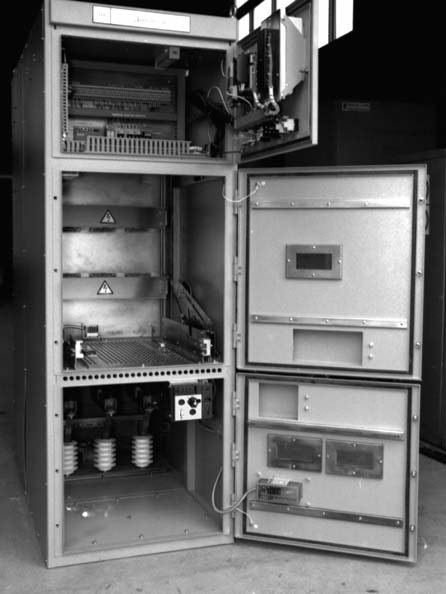

конструкцией шкафа, обеспечивающей беспрепятственный доступ ко всем установленным аппаратам и позволяющей производить их осмотр, протяжку и замену;

наличием фиксатора испытательного положения тележки с выключателем;

наличием сигнализации замкнутого состояния главных контактов;

легким управлением выкатного элемента с помощью привода с червячным механизмом;

наличием смотровых окон и приборов освещения в высоковольтных отсеках.

Разработаны шкафы, имеющие различные варианты схем главных цепей и схем защиты и автоматики с применением микропроцессорных (МП) устройств различных российских и зарубежных фирм.

Поставка осуществляется одиночными шкафами или модулями из 3-4 ячеек.

Комплектно поставляются шинные токопроводы ввода и секционные.

Изготавливаются и поставляются быстромонтируемые здания РУ-6, 10 кВ из сендвич-панелей, позволяющие поддерживать в помещении заданный температурный режим и создать комфортные условия для эксплуатационного персонала.

Гарантийный срок - 2 года с момента ввода в эксплуатацию, если за это время не исчерпан ресурс механической и/или коммутационной стойкости аппаратов, но не более 3 лет с даты отгрузки оборудования с завода ООО «Стройподстанции».

На комплектующее оборудование, входящее в состав шкафов КРУ, распространяются гарантийные сроки, указанные в паспортах и руководствах по эксплуатации заводов-изготовителей.

Рекламации в течение гарантийного срока принимаются изготовителем - ООО « СТРОЙПОДСТАНЦИИ» .
