Однолинейные схемы первичных цепей шкафов для всех значений номинальных токов

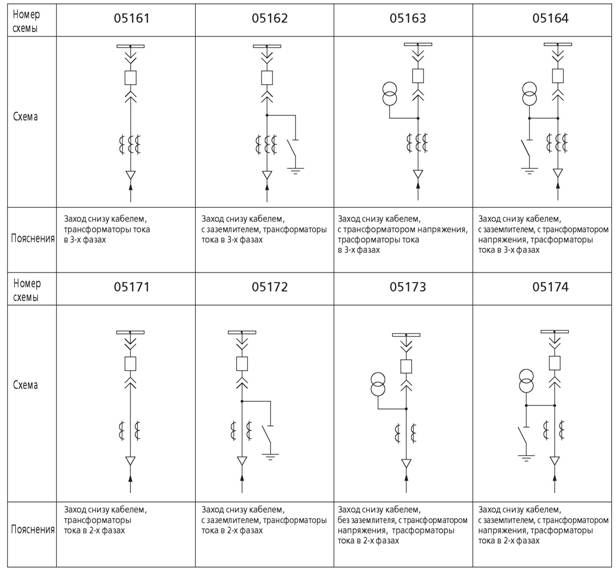

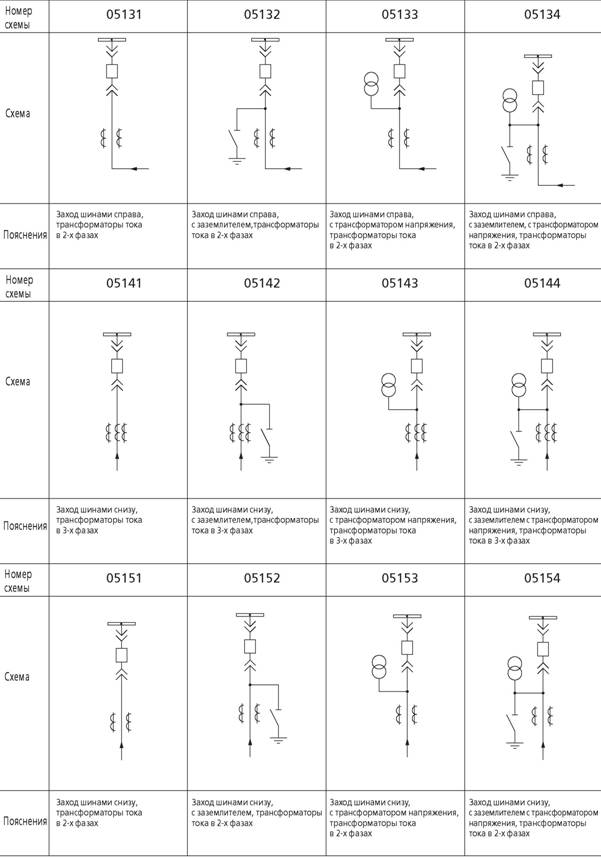

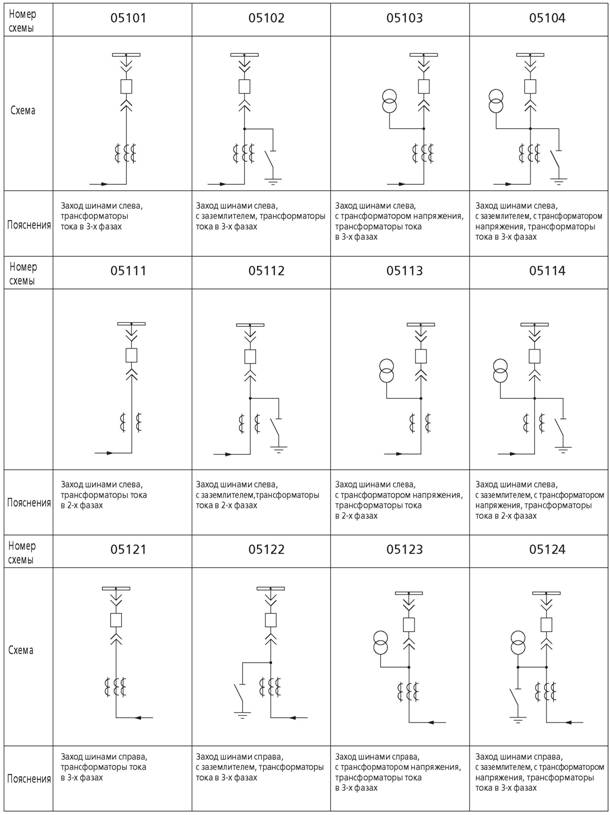

Шкаф вводного выключателя ШВВ

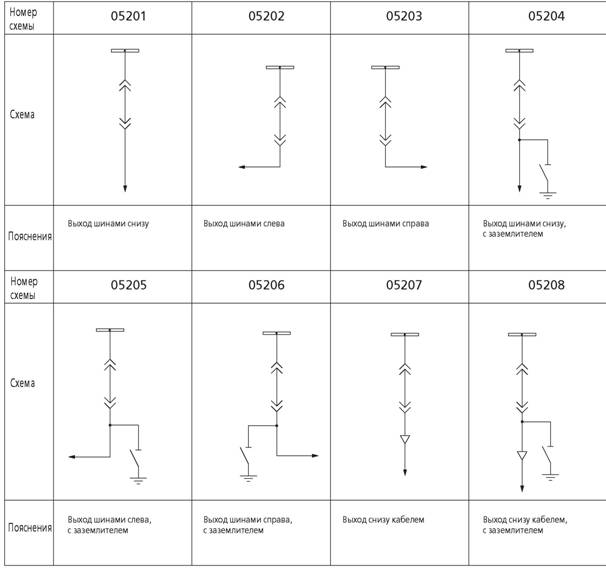

Шкаф секционного разъединителя

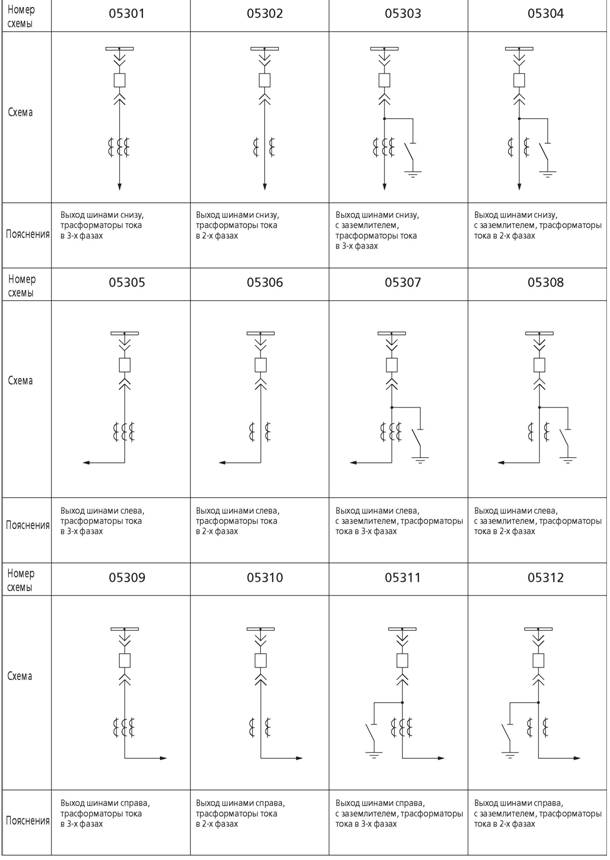

Шкаф секционного выключателя ШСВ

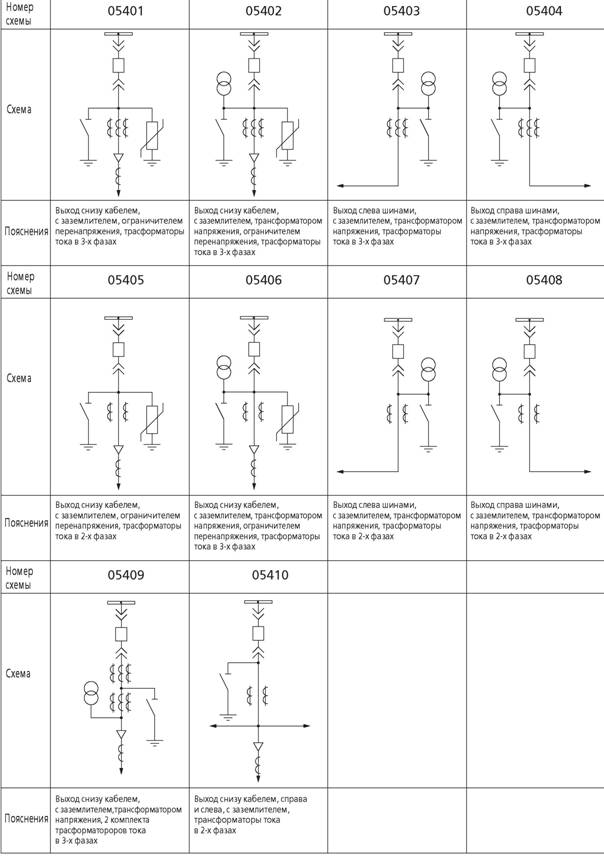

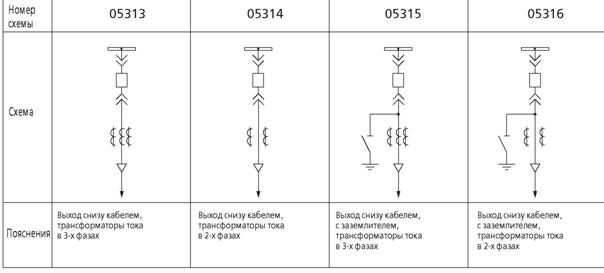

Шкаф отходящей линии ШОЛ

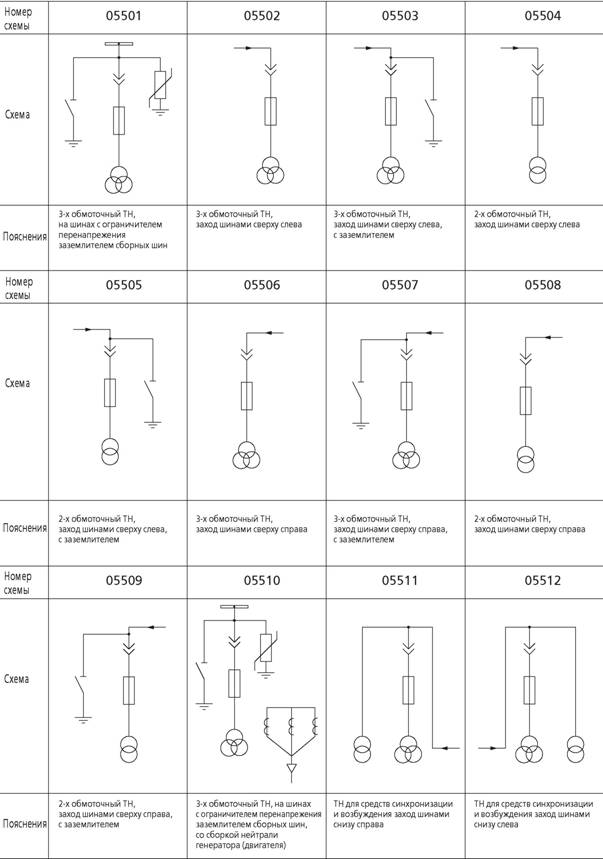

Шкаф трансформатора напряжения ШТН

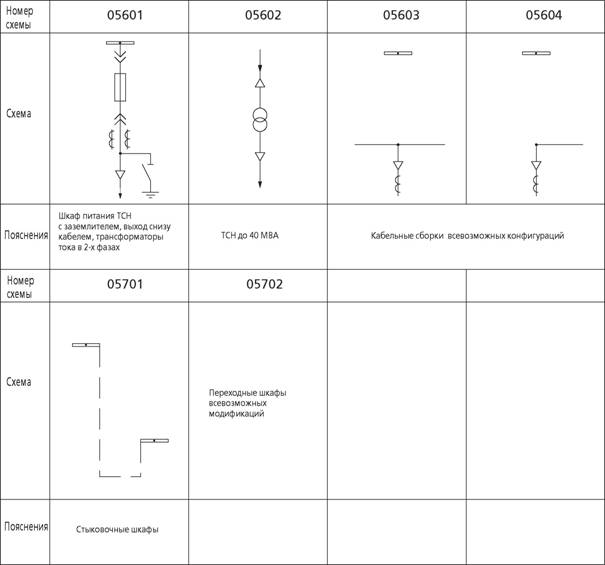

Шкафы различного назначения
